产品深度介绍

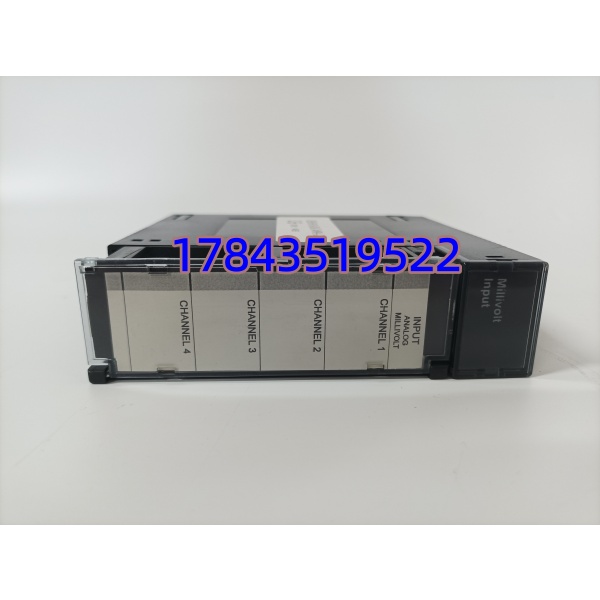

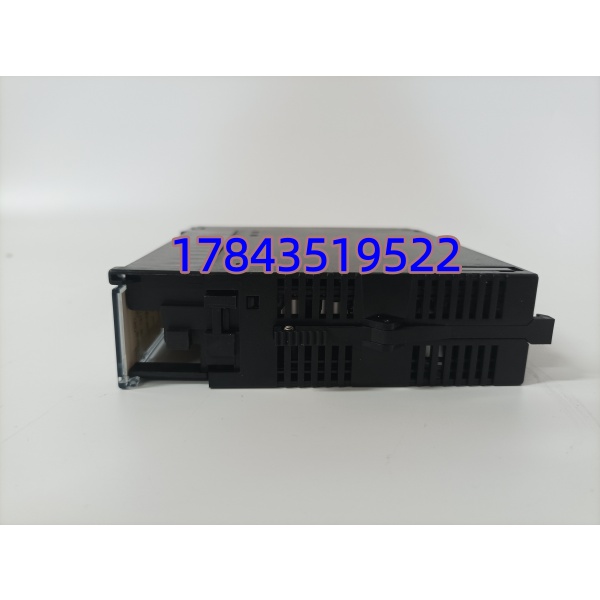

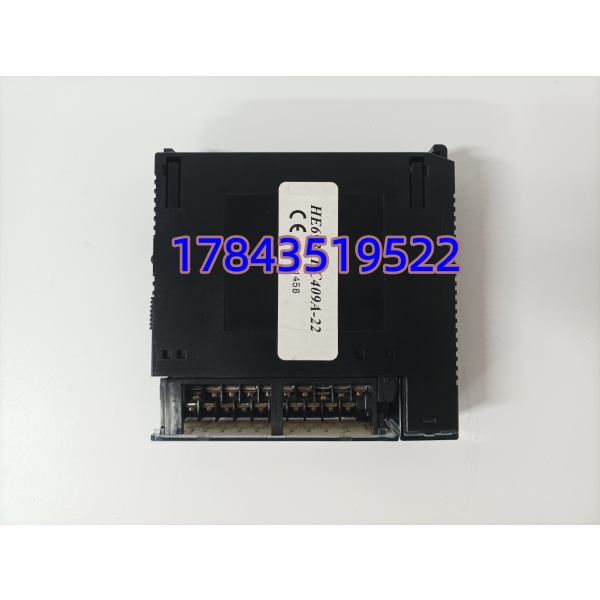

HE693ADC409A-22 是 Horner 专为 GE Series 90-30 PLC 配套开发的模拟量采集模块，适配压力、液位、流量、温度 4-20mA 二线制变送器采集，广泛用于水处理、化工、小型机组老旧 GE 系统改造场景。模块集成 8 路独立电流采集通道，12 位 ADC 转换精度，单块卡件可接入 8 台现场变送器；每一路均搭载独立隔离电路，通道与背板逻辑侧 1500V 隔离，隔绝变频器、高压电机带来的共模干扰，数据无跳变。模块直插 90-30 标准背板，无需额外外部电源，采集数据直接映射至 PLC % AI 寄存器，软件内可设置通道上下限报警阈值，超限自动触发对应数字点位报警；单模块全部通道完整刷新周期短，兼顾采集实时性与机架低功耗需求。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整料号 | HE693ADC409A-22 |
| 适配 PLC | GE Fanuc Series 90-30 全系列 CPU |
| 输入通道 | 8 路单端电流输入 |
| 标准信号 | 4~20mA 二线制变送器，支持 0~20mA 兼容量程 |
| 转换分辨率 | 12 位 ADC 模数转换 |
| 全量程精度 | ±0.25%（25℃常温工况） |
| 电气隔离 | 单通道对地 1500 Vrms 隔离，通道间隔离防护 |
| 背板供电 | 5 VDC 85 mA，整机功耗 0.42 W |
| 变送器回路供电 | 外部 24 VDC 现场供电，模块仅做信号采集 |
| 数据映射 | 8 通道数据直接占用 % AI0~% AI7 连续寄存器 |
| 刷新周期 | 全部 8 通道单次转换≤4 ms |
| 报警功能 | 软件配置上下限，超限对应 % I 数字点位输出报警 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 湿度环境 | 5%~95% RH，无冷凝 |
| 安装方式 | 90-30 标准 DIN 导轨机架插槽，防呆设计 |
| 状态指示 | 电源运行、通道故障两组 LED 指示灯 |
常见问题解答
Q1：HE693ADC409A-22 支持机架热插拔更换吗？A：不支持。模块直连 PLC 背板 5V 总线，带电插拔会冲击背板电路，造成模块烧毁或 CPU 停机，更换必须整机架断电操作。连续生产工况建议配置备用机架离线预调试。
Q2：模块能否直接采集 0-10V 电压型仪表信号？A：原生仅支持 4~20mA 电流信号，无法直接接入电压变送器；如需采集电压信号，需外置精密取样电阻转换为电流回路，或更换电压专用模拟输入模块。
Q3：同系列 HE693ADC406 与 HE693ADC409A-22 可以直接互换吗？A：背板插槽通用，但通道数量、寄存器映射地址不同，无法直接替换上机。406 为 4 通道采集，409A-22 为 8 通道，替换后需修改程序模拟量寄存器点位，调试工作量大，老系统维护优先同型号互换。
Q4：变送器回路供电由模块提供还是外部供电？A：模块仅采集电流信号，无 24V 回路输出能力，所有二线制变送器必须外接独立 24V 直流电源，模块端子仅接入信号正负两根线。
Q5：全新现货库存和原厂订货硬件性能有无差别，质保多久？A：硬件原厂出厂标准完全一致，现货为渠道全新闲置库存，未投入产线使用；原厂订货交期超 3 个月，现货可当日安排出库。本店全新原装统一提供 12 个月质保，拆机二手件质保仅 3 个月，连续生产装置建议选用全新件降低停机风险。
Q6：采集数值小幅波动是什么原因？A：现场常见诱因分为三类：①信号线未使用屏蔽电缆，和动力线缆同槽布线引入干扰；②屏蔽层两端接地形成电势环流；③变送器回路 24V 电源纹波过大。优先更换屏蔽线缆、屏蔽单端接地，多数波动问题可消除。
