描述
产品详情

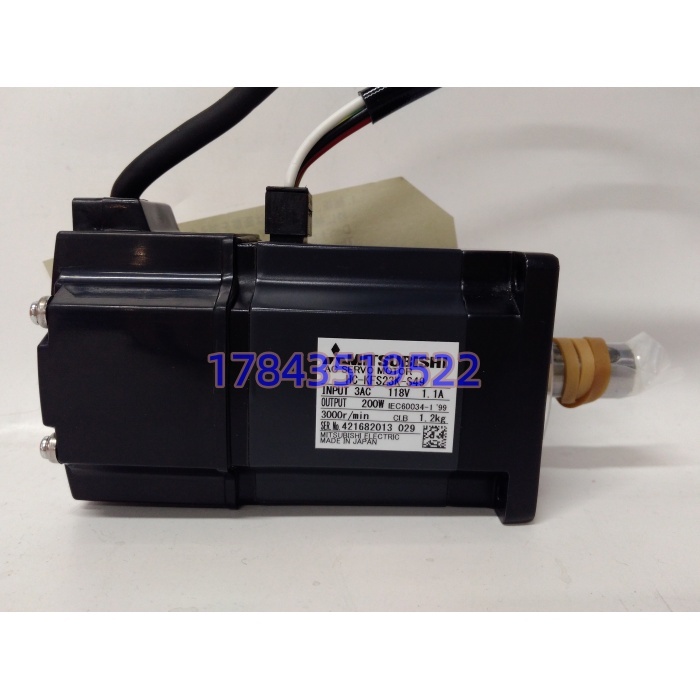

・型号：HC‑KFS23K‑S49・品牌：三菱电机・系列：HC‑KFS（MELSERVO‑J2/J3）
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 额定输出功率 | 200W |
| 额定转速 | 3000 r/min |
| 额定转矩 | 0.64 N・m，峰值转矩 1.92 N・m |
| 转子惯量 | 低惯量设计，适合高频加减速 |
| 编码器 | 串行增量编码器 |
| 抱闸规格 | 内置失电电磁抱闸，励磁电压 DC24V；断电保持负载，垂直轴专用 |

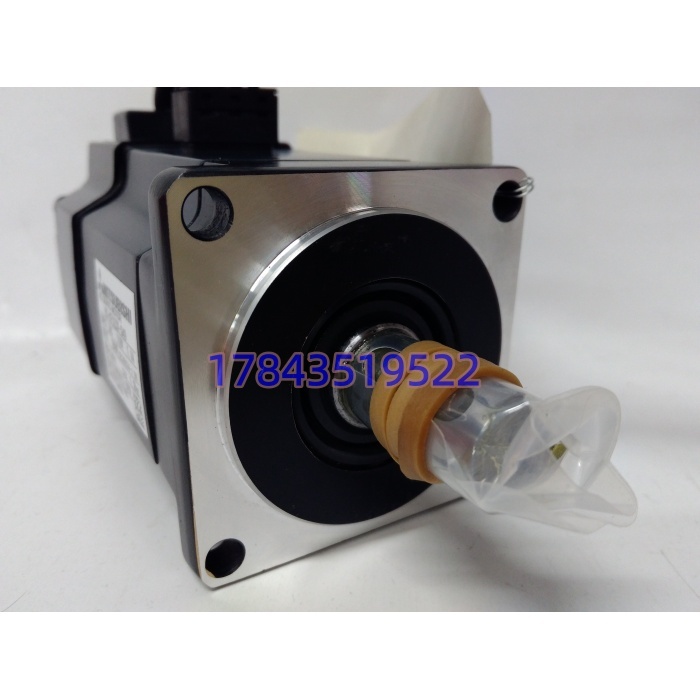

| 轴规格 | 键槽输出轴；S49 为特殊接头版本，线缆插头与普通 HC‑KFS23K 不通用 |
| 供电等级 | 三相 AC200V |
| 防护等级 | IP65（法兰与轴伸端，接线接头除外） |
| 冷却方式 | 自然风冷 |
| 绝缘等级 | F 级 |
| 工作环境温度 | 0℃ ~ +55℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 产品状态 | 原厂 EOL 停产，不再新机生产；流通全新库存、拆机翻新件 |
| 配套约束 | 仅适配 MR‑J2‑A、MR‑J3‑A 驱动器；S49 特殊接头，不能直接用普通 HC‑KFS23K 直接替换；抱闸 DC24V 需单独接线，驱动器不输出抱闸电源 |
| 电磁兼容 | 满足工业设备 EMC 要求，参考原厂样本手册 |
产品介绍
HC‑KFS23K‑S49 属于三菱老款 HC‑KFS 低惯量伺服，S49 后缀代表三大特征：内置 24V 失电抱闸、键槽轴、特殊定制接插件总成，和普通 HC‑KFS23K 虽然功率一样，但电机动力线、编码器接头物理不一样，不能直接互换。电机搭配 MR‑J2/J3 驱动器，广泛用于老设备的定位控制，垂直轴依靠内置抱闸断电锁止负载。
坦白讲，很多采购只看 HC‑KFS23K，忽略 S49 后缀，买回来普通版本接头对不上、没有抱闸，垂直轴上电就掉工件。现场常见故障：抱闸刹车片磨损、编码器损坏、轴承异响、接头针脚氧化。拆机备件务必检查抱闸吸合释放动作；更换后需要重新做原点回归、增益整定。
应用场景与行业案例
痛点切入：我在现场遇到过，垂直机械手停机后负载下坠，电机本体转动正常，拆开发现内置抱闸刹车片磨损失效。还有维修直接拿普通 HC‑ 不带 S49 上机，插头不匹配，且无抱闸，垂直轴直接掉工件。
典型场景
- 老款 CNC 加工设备：进给轴、Z 轴垂直驱动维保。
- 机械手、搬运机构：垂直工位，需要断电抱闸防坠落。
- 包装、贴标自动化产线：存量 J2/J3 伺服系统备件更换。
- 设备维修项目：驱动器完好，电机轴承 / 抱闸 / 编码器损坏维修。
真实案例某工厂老机械手 Z 轴垂直工位，停机后工件往下坠落，伺服驱动器无报警，电机通电运行正常。维修人员采购普通 HC‑（无 S49），到货发现动力、编码器插头不匹配，并且没有内置抱闸，完全不能上机。更换完整型号 HC‑‑S49 伺服电机备件，核对 24V 抱闸接线，测试抱闸通电释放、断电锁止动作，安装联轴器，重新整定伺服增益，执行原点回归，机械手 Z 轴断电不再下坠，整机运行正常。维修档案备注：必须带 S49 后缀，核对抱闸与接头形式。
