描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 物料完整编号 | CPU-30ZBE D143-502-A002 |
| 总线架构 | VME64 工业标准背板总线 |
| 供电输入 | DC 12V 背板取电，整机功耗约 25W |
| 工作温度区间 | -20 ℃ ~ +70 ℃，机柜垂直安装标准工况 |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 前置对外接口 | 4 路 RS232/422 串口、以太网口、调试 DB9 口 |
| 内存配置 | 板载工业级固化内存，支持实时控制程序常驻运行 |
| 实时性能 | 微秒级任务调度，适配高速伺服多轴同步运算 |
| 适配机架 | 标准 VME64 6U 机架插槽，前后卡笼安装 |
| 防护等级 | IP20，控制柜内密闭安装 |
| 整机尺寸 | 310 × 220 × 60 mm |
| 单块重量 | 约 1.5 kg |
| 支持系统 | 实时 Linux 工业内核，专属运动控制编译环境 |
| 诊断配置 | 板载状态 LED，总线、电源、程序运行故障指示灯 |
产品深度介绍

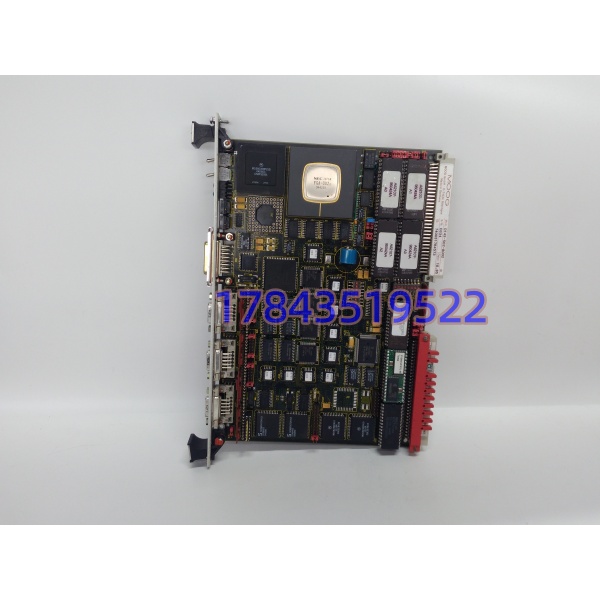

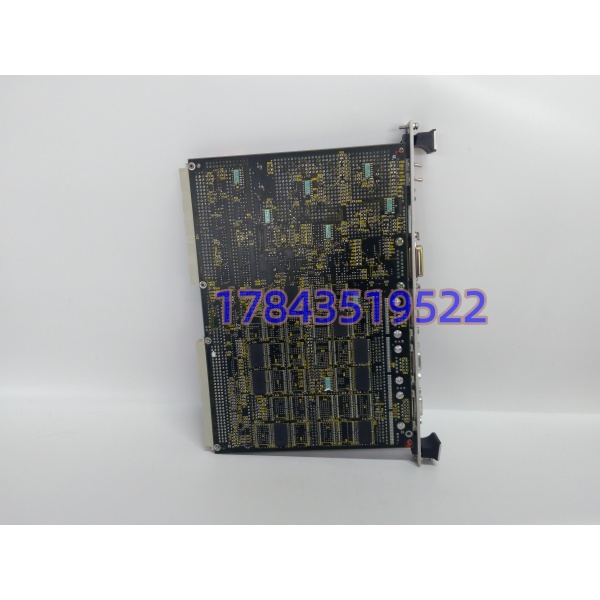

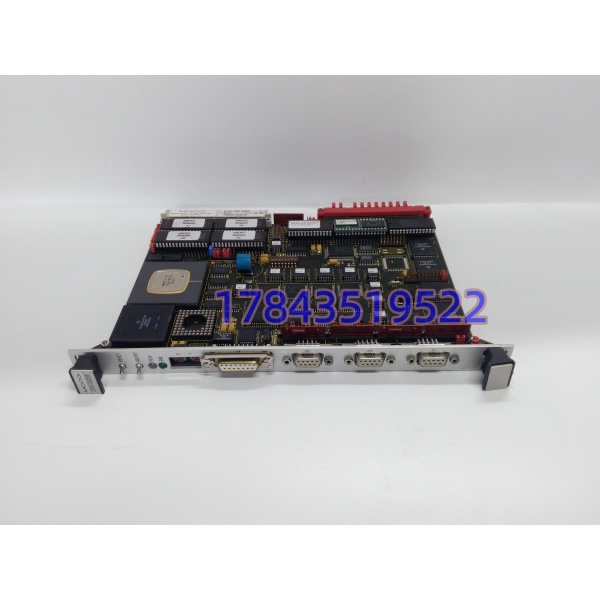

CPU-30ZBE D143-502-A002 是 FORCE 为穆格精密伺服控制系统配套的 VME 总线主控单板计算机，作为整套运动控制机架的核心运算单元，承担多轴同步插补、张力闭环、位置定位等高精度算法运算任务。板卡搭载工业实时处理器，规避普通 PLC 运算延迟缺陷，满足高速轧机、锻压、航空测试台毫秒级控制需求。
硬件采用全隔离信号电路，强弱电分区布线，抗工厂变频器、接触器电磁干扰。整套 VME 机架模块化搭配，可自由扩展模拟量、编码器、伺服驱动接口板；原厂停产后，存量精密产线只能依靠拆机备件替换，新款工控机架构不兼容原有 VME 背板，短期抢修优先选用同型号直替板卡。
应用场景与行业痛点
精密加工、冶金轧线、航空试验台属于零停机刚需场景，这块 VME 主控一旦故障，整套多轴联动设备直接锁机。原厂海外调货周期 30~60 天，高精度产线停机单日损耗可达数十万，常备测试完好现货是控损关键。
典型应用场景
- 冶金行业 — 冷热轧平整机组、拉矫机多辊张力同步闭环控制，高速编码器位置运算
- 精密锻压设备 — 多油缸同步冲压、液压伺服定位，毫秒级压力调节算法运算
- 航空测试设备 — 飞行器零部件疲劳测试台，高精度往复运动控制与数据记录
- 线缆拉丝生产线 — 多牵引轴速度同步，恒张力闭环实时运算
- 高端自动化试验机 — 材料拉伸、疲劳检测设备，多通道数据采集与运动联动
现场真实案例
江苏某特种金属轧钢厂平整机 VME 机架 CPU-30ZBE D143-502-A002 总线通讯报错，整条轧线停机。联系穆格代理商确认停产无全新件，海外拆机调货需 45 天。我方仓库现货 24 小时完成 VME 整机仿真测试发出，3 天抵达现场插拔替换，无需修改原有程序与接线，产线当日恢复生产。该厂后续储备 2 块同型号 CPU 纳入关键备件库。
核心卖点与差异化
- VME64 原生总线架构，与老机架背板、原有 I/O、伺服接口板完全匹配，直接插拔无需改造硬件
- 实时内核运算延迟极低，多轴同步控制精度优于通用 PLC，适配微米级精密定位工况
- 出货配套完整 VME 测试台 24 小时满载老化，完整复现客户现场总线、多轴负载工况
- 每块附带纸质检测报告，可同步提供联机测试视频，核验串口、以太网、VME 总线全部通道
- 统一 12 个月整机质保，总线通讯、运算通道故障免费复测维修；零散拆机件普遍仅 3 个月质保
- 稳定对接欧美拆机供应商作为 B 角货源，单一渠道断货可快速调剂，缓解停产货源紧缺风险
