描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整物料号 | IB3110250，通用简称 3110250 |
| 执行标准 | EN50155 轨道交通电子设备标准、SIL2 安全等级设计 |
| 整机供电 | 24 VDC，允许电压区间 20.4~28.8 VDC |
| 输出通道配置 | 合计 8 路复合输出；继电器输出 24VDC/10A；数字量 24VDC/500mA；模拟量 0-10V、4-20mA 双制式 |
| 采集功能 | 双通道高速编码器脉冲计数，支持增量式位移传感器 |
| 总线接口 | 欧式大尺寸背板连接器，配套机架高速并行总线通讯 |
| 工作温区 | -40 ℃ ~ +85 ℃；存储温度 -55 ℃ ~ +90 ℃ |
| 湿度环境 | 5%~95% RH，无冷凝环境稳定运行 |
| 抗振动标准 | IEC 60068-2-6，10~150Hz 持续振动耐受 |
| PCB 防护工艺 | 整机三防涂层，抗轨道粉尘、冷凝水汽、车载油污腐蚀 |
| 整机尺寸 | 85 mm × 65 mm × 35 mm |
| 整机重量 | 350 g |
| 配套同系列板卡 | 3110050 编码器专用板、IB3111500 主控母板 |

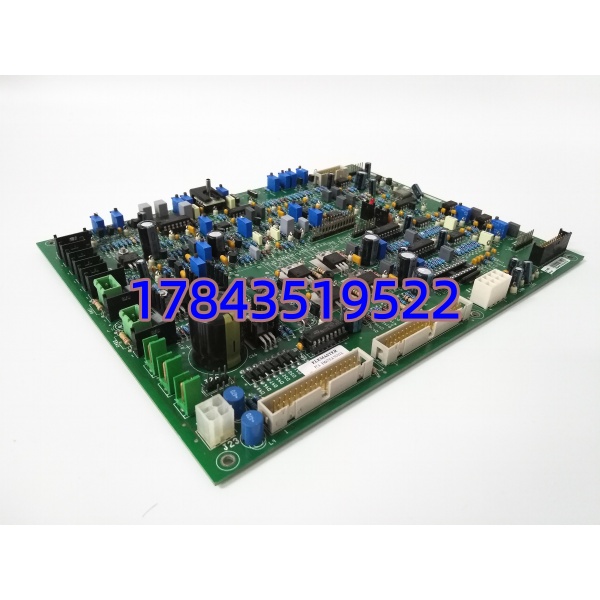

ELEMASTER 3110250
产品深度介绍
ELEMASTER 3110250 是专为地铁、城轨、高铁站台屏蔽门与车载客室门开发的复合型 I/O 主控板，属于整套门控系统的信号采集与驱动输出核心单元。板卡集成三类输出回路：大功率继电器可直接驱动门控电磁阀、锁闭电机；数字量输出对接就地指示灯、声光报警；4-20mA/0-10V 模拟量输出上传门开度、电机电流至车辆 TCMS 中控系统。双通道高速计数电路读取门机编码器位移脉冲，实时判定门全开、全关、半开故障位置。硬件遵循轨道车载 EN50155 标准，宽温、强抗振动设计，PCB 全域喷涂工业三防涂层，适应隧道潮湿、列车启停剧烈振动工况；背板欧式连接器实现机架热插拔，单块板卡故障不会中断整套门控安全逻辑，是存量轨道交通屏蔽门、车载门控系统大修专用替换板卡。

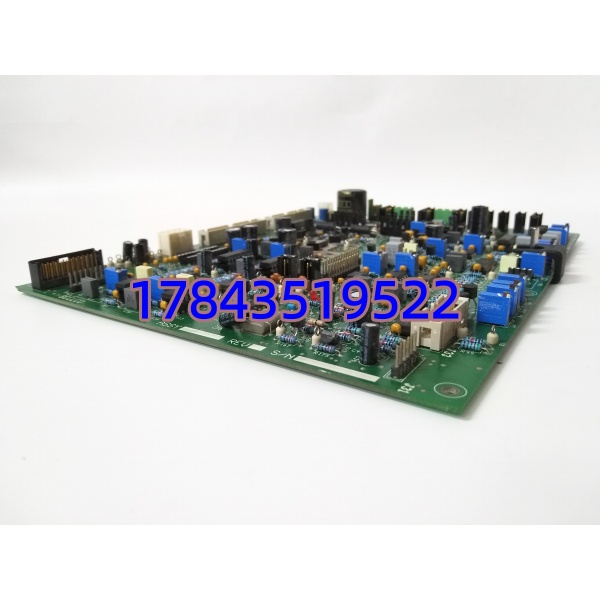

ELEMASTER 3110250
应用场景与行业案例
工程痛点
I/O 主控板 3110250 脉冲采集、继电器输出回路损坏后，屏蔽门 / 客室门无法识别位置、无法执行开关门动作，站台人员防护失效，列车无法正常发车；原厂定制化轨道板卡无量产常备库存，海外订货超 3 个月，线路长时间降负荷运营存在安全隐患。
典型应用场景
- 城市地铁站台屏蔽门控制系统采集门机编码器位移信号，输出继电器指令控制门锁、驱动气缸，模拟量上传门开度至车站 SCADA 系统。
- 高铁、城际列车车载客室门控制柜车载 24V 直流供电，耐受车体昼夜温差、行驶振动，完成门状态联锁与故障报警输出。
- 有轨电车车站安全门自动控制单元隧道潮湿粉尘环境，三防涂层防止线路腐蚀，保障每日上万次门开关循环稳定运行。
真实案例
华东某地铁 1 号线全线屏蔽门采用 ELEMASTER 门控系统，某车站 3110250 计数通道老化，屏蔽门频繁报位置故障、自动锁死停运。原厂订货 13 周，采购现货板卡 48 小时送达，停机 1.5 小时完成机架插拔更换，全线屏蔽门联锁、开度采集功能全部恢复，车站正常客流调度不受影响。
核心卖点与差异化
- 一体化复合通道设计，单块板卡同时实现脉冲计数、继电器驱动、模拟量上传，减少机架占用插槽数量
- 满足 EN50155 轨道车载标准、SIL2 安全架构，普通工业 I/O 板无法替代，符合轨道交通第三方安全验收规范
- 全域 PCB 三防涂层，隧道潮湿、油污工况使用寿命比通用工业板提升 60% 以上
- 原生双通道高速编码器采集，门机位移检测无丢脉冲，避免门位置误判引发安全故障
- 支持机架在线热插拔，更换板卡无需整段车站停运、无需切断系统总电源
- 出库搭载完整门控仿真机架 24 小时满载循环测试，附带纸质轨道合规质检报告
- 整机提供 12 个月质保，出厂计数、输出回路原生硬件缺陷支持免费换新
