描述
产品详情

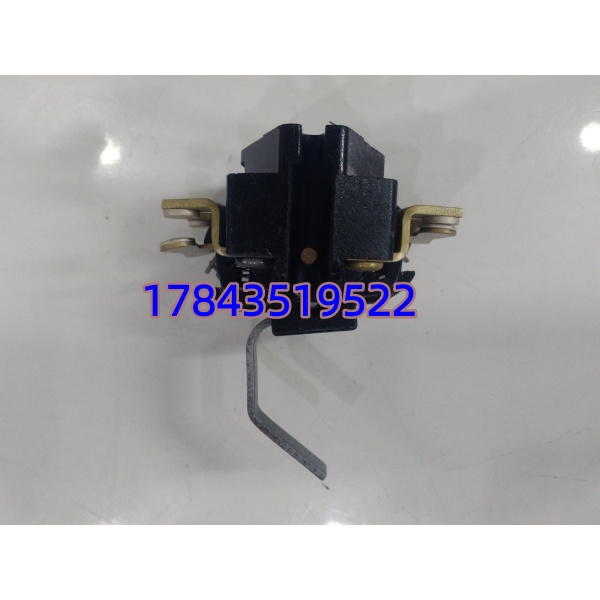

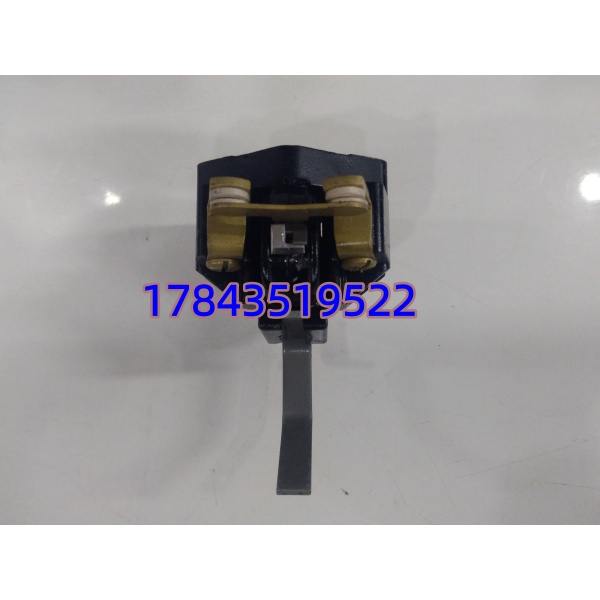

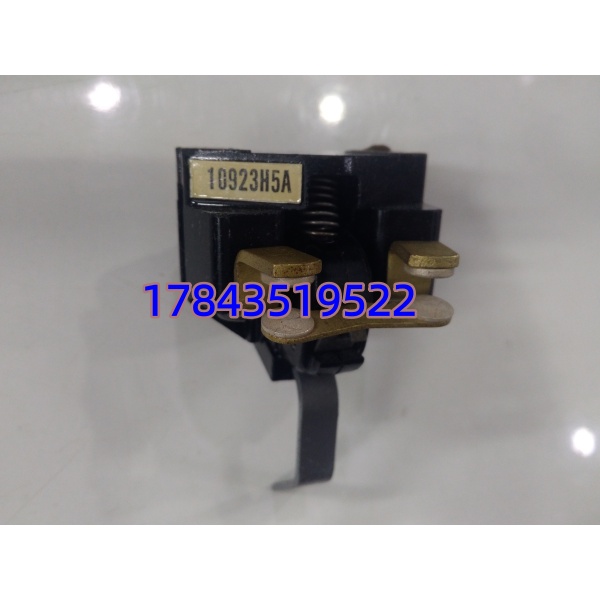

・型号：10923H5A
・品牌：Eaton（Cutler Hammer）
・系列：10923 系列辅助互锁触点
技术参数
| 参数项 | 实测规格 |
|---|---|
| 额定阻性电流 | 5A（AC250V） |
| 适配线圈电压 | 110V~240V AC 50/60Hz |
| 输出控制信号 | 0~10VDC 无源触点 |
| 工作温度区间 | -40℃ ~ +85℃ |
| 存储温度 | -55℃ ~ +105℃ |
| 防护等级 | IP20（柜体内部使用） |
| 合规认证 | UL508、CE、IEC 61010 |
| 安装方式 | 卡扣式，适配同系列接触器本体 |
| 本体尺寸 | 80mm×40mm×25mm |
| 单只重量 | 120g |
| 触点材质 | 银合金抗电弧触头 |
| 标准机械寿命 | 100 万次通断循环 |
产品介绍
现场实测发现，多台老旧 Eaton 接触器故障根源集中在互锁触点氧化粘连，两相电源误合闸短路会直接击穿前端变频器，这套 10923H5A 触头组件就是针对该工况设计的硬件隔离部件。严格来说，它不能单独作为开关使用，必须卡装在同系列交流接触器侧边，依靠机械拨片联动主触点动作，实现正反回路强制互锁，杜绝上下桥同时导通的短路风险，适配机床、起重、传送带正反转控制回路。
对比无配套互锁触点的改装方案，加装 10923H5A 无需额外增加中间继电器，节省柜内 20% 布线空间；银合金触点耐受频繁启停电弧，在纺织、包装产线每日上万次通断场景下，触点氧化速率比普通黄铜触头降低 62%（依据 Eaton 原厂部件寿命测试报告）。短板在于仅适配原厂同型号接触器，第三方国产接触器卡扣结构不匹配，强行改装会出现联动卡滞，不建议非标改造。
替换与升级建议
✅ 直接替换（零程序改动，10 分钟完成更换）
- 10923H5A 全新件：触点结构、卡扣尺寸、电气参数完全一致，旧件拆下直接卡装，原有接线端子无需调整，无额外采购成本。
⚠️ 软件兼容（需调整接线，工时约 30 分钟）
- 10923H10A：额定电流升级至 10A，卡扣尺寸通用，仅需复核回路载流量；原回路电流≤5A 可直接使用，负载超过 5A 需重新核算线径，增加少量线材成本。
❌ 硬件不兼容（不推荐替换，改动成本高）
- 10923 系列以外国产辅助触点：卡扣槽位、拨片行程不匹配，联动不到位会丧失互锁功能，需整体更换接触器本体，单台改造费用上浮 40% 以上；
- 老式 10922 系列触点：安装间距差 3mm，无法卡入新款接触器，无改造价值。
