描述
产品深度介绍

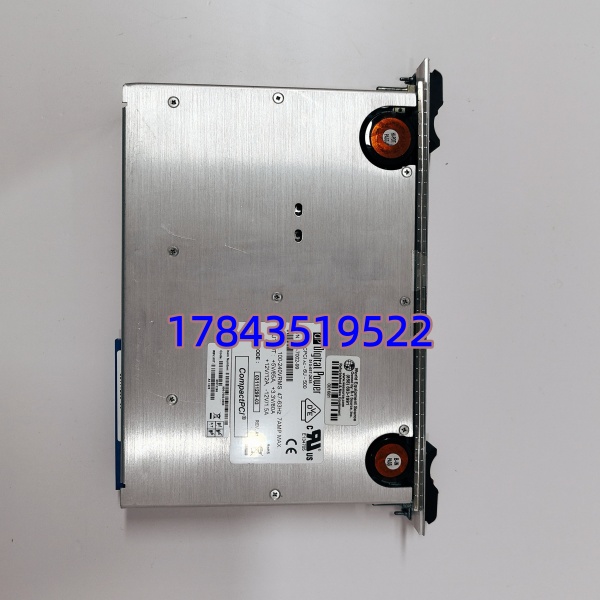

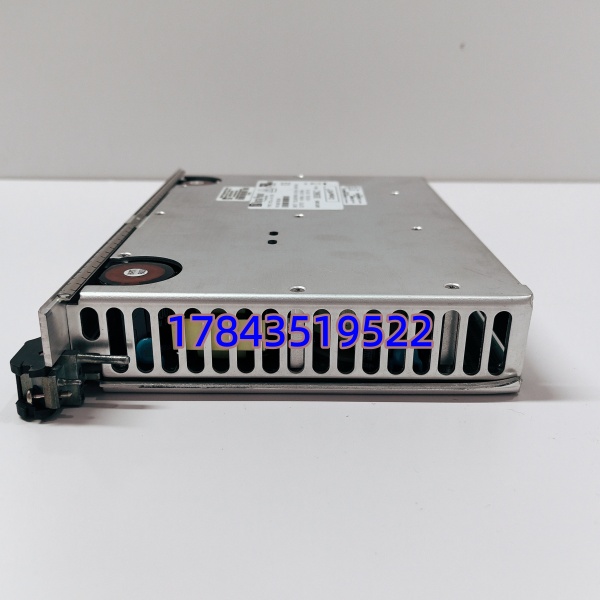

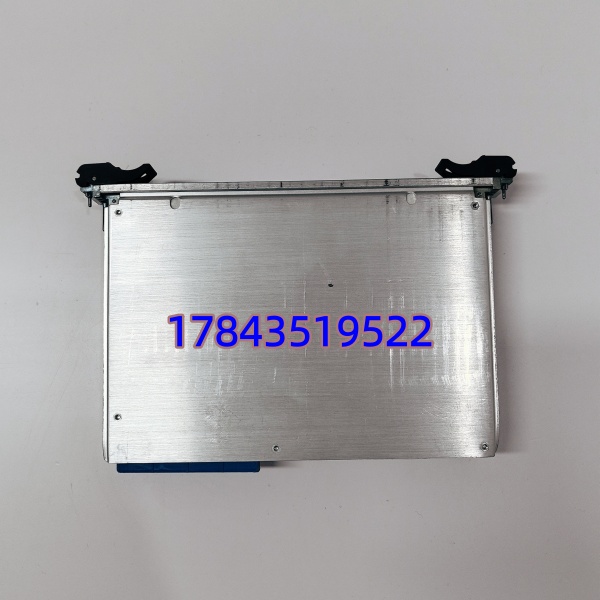

CPCI-AC-6U-500（900-7002-99）是一款符合 PICMG 2.11 标准的 6U 规格 CompactPCI 交流电源模块，专为工业控制、通信及军工 CPCI 平台设计。
模块采用宽范围交流输入设计，适配全球电网，内置主动功率因数校正（PFC），满载功率因数达 0.98，转换效率最高 85%。提供 + 3.3V、+5V、+12V、-12V 四路标准输出，总功率 500W，支持 N+1 冗余并联与热插拔，可在不断电情况下更换维护。适用于工业自动化、轨道交通、航空航天等对供电可靠性要求高的场景。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | CPCI-AC-6U-500 |
| 物料号 | 900-7002-99 |
| 输入电压 | 85~264V AC（自动量程） |
| 输入频率 | 47~63Hz（兼容 400Hz） |
| 输出电压 | +3.3V/20A、+5V/30A、+12V/15A、-12V/2A |
| 输出功率 | 500W（额定） |
| 功率因数 | ≥0.98（满载，230V AC） |
| 转换效率 | ≥80%（230V AC 满载） |
| 散热方式 | 风冷（前面板进风、背板出风） |
| 工作温度 | 0℃~+55℃ |
| 防护等级 | IP20（模块本体） |
| 尺寸（长 × 宽 × 高） | 160mm×20mm×233mm（6U×8HP） |
| 接口标准 | Positronic 47 针 CPCI 专用连接器 |
| 保护功能 | 过压、过流、过热、短路、浪涌保护 |
质量检测流程
- 入库核验：核对原厂单据、序列号，检查壳体无变形、接口完好
- 外观检查：无腐蚀、划痕、维修痕迹，螺丝无拆卸印记
- 通电测试：接入 CPCI 测试机架，满载 24 小时运行，记录效率与温升
- 电气检测：500V 摇表测绝缘（>10MΩ），万用表测输出精度与纹波
- 冗余验证：N+1 并联测试，模拟单模块故障，确认无缝切换
- 通讯验证：通过系统管理总线，远程监测电压、电流及故障信号
- 质检包装：合格后防静电袋密封，气泡膜 + 纸箱包装，贴 QC 合格标签
技术避坑指南
1. 冗余配置错误
- 问题：并联模块负载不均、频繁报警
- 避坑：冗余拨码必须一致，总线终端电阻仅首尾各设 1 个 120Ω
- 案例：曾遇工程师未同步拨码，导致模块环流烧毁，停机 8 小时
2. 输入电压误判
- 问题：模块低压运行、寿命缩短
- 避坑：确认现场电压范围，85~264V AC 适配全球电网，避免长期低压
- 数据：长期 100V AC 运行，效率下降 15%，老化速度加快
3. 散热风道堵塞
- 问题：过热保护、自动关机
- 避坑：保持机柜通风，前面板进风、背板出风无遮挡，定期清理防尘网
- 警示：风道堵塞时，50℃环境下 1 小时即触发过热保护
4. 输出负载超标
- 问题：电压跌落、模块保护
- 避坑：总负载≤额定功率 80%（≤400W），单路输出不超最大电流
- 案例：某项目满负载 500W 运行，3 个月后模块烧毁，更换成本高
5. 静电防护缺失
- 问题：通讯芯片击穿、模块报废
- 避坑：干燥环境必须戴防静电手环，操作在防静电垫上进行
- 教训：冬季无防护操作，静电击穿内部电路，2000 元模块报报废
