产品详情
・型号：CP451‑10・品牌：Yokogawa 横河电机
规格参数
| 参数项 | 参数值 |
|---|---|
| 适配机架 | AFV10D、AFV10S FCS 现场控制站背板机架 |
| 处理器 | 32 位 RISC 实时控制处理器，ECC 纠错内存 |
| 控制能力 | 最大 2048 个调节回路，8192 点 I/O；扫描周期最低 10ms |
| 通讯接口 | 双路 Vnet/IP（冗余系统网）、ESB 总线（本地 I/O），工程师调试接口 |
| 冗余能力 | 支持 1+1 热备用双 CPU 冗余配置，无扰切换 |
| 供电 | 由 FCS 机架背板 24VDC 供电，整机功耗约 15‑20W |
| 状态指示 | 面板 LED，RUN、RDY、COM、ERR、BAT 电池告警指示灯 |
| 电池功能 | 板载锂电池，用于 RAM 内存掉电保护，保存实时数据；程序逻辑存 Flash |
| 工作温度 | 0℃ ~ +50℃，机柜 IP20，无凝露环境 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%‑95% 无冷凝 |
| 故障高发器件 | 板载备份锂电池、Flash 存储芯片、网口 PHY 芯片、背板金手指、电解电容 |
| 生命周期 | 原厂已停产，Last‑time‑buy 关闭，无全新原厂现货，市场仅拆机、功能测试翻新备件 |
| 静电要求 | 精密处理器卡，插拔、更换必须佩戴防静电手环。 |
产品介绍

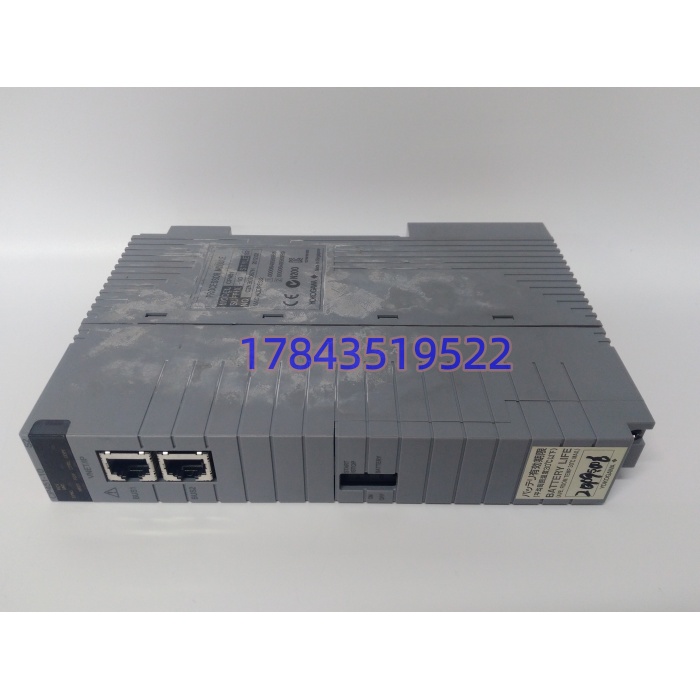

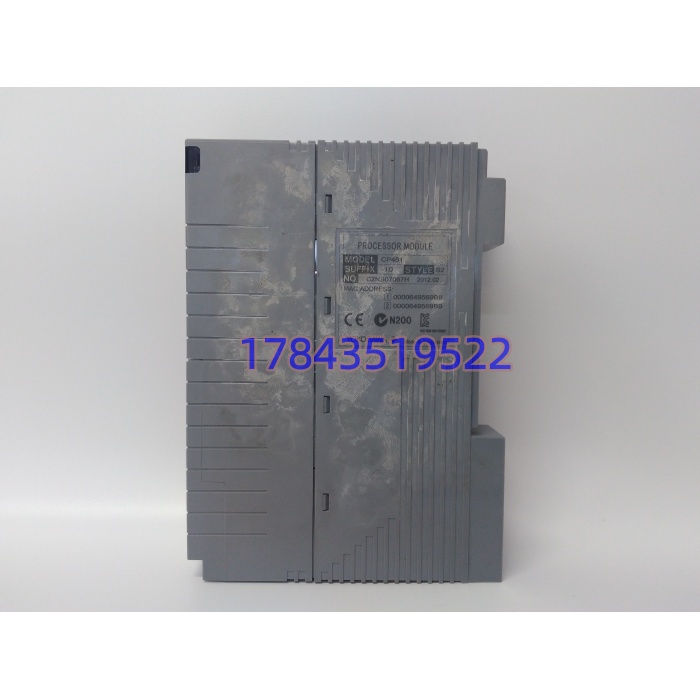

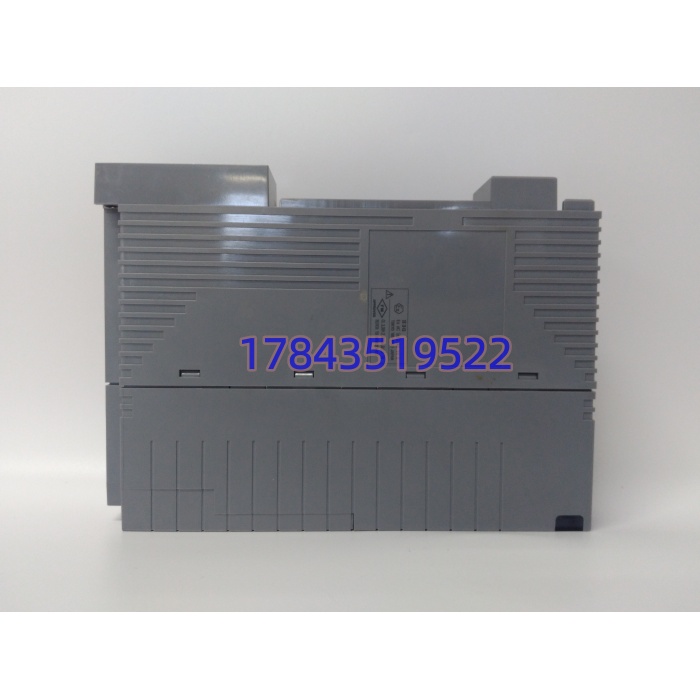

CP451‑10 是横河 CENTUM CS3000 升级到 VP 平台主流的 FCS 处理器，整套装置的运算核心，负责回路调节、顺控逻辑、I/O 调度，大量在化工、炼油、电厂、制药装置运行。支持双 CPU 热备，故障时无扰切换，保障连续工艺不中断。
坦白讲，现场最高发故障是板载锂电池耗尽；一旦全站失电，RAM 实时数据丢失，但工程控制程序保存在 Flash 不会丢失，重启后程序自动加载，只是部分实时参数、积分数据清零。很多运维看到 CPU 报错就直接换卡，忽略只是电池老化。不能直接拿 CP451‑50 盲替换，需要核对 FCS 固件版本，版本不匹配会造成 FCS 无法启动、网络握手失败。备件卡内部无现场工程组态，上机之后需要从工程师站下装 FCS 项目。老装置改造工期长、停车窗口紧张，多数工厂储备测试完好的拆机备件轮换。
应用场景与行业案例
痛点切入：我在现场遇到过，CPU 电池寿命到期，平时带电运行一切正常；全厂停电之后重启，CPU 报电池故障，部分回路积分、累计数据丢失，FCS 虽然能跑，但工艺参数扰动；故障只有断电重启后才暴露，日常巡检很难发现。整套 DCS 改造投资大，只能储备同型号备件，同时定期更换板载电池。
典型场景：
- 石油化工、炼油厂 CENTUM‑VP/CS3000 DCS 现场控制站。
- 电厂、自备电厂锅炉、汽机工艺 FCS 控制站。
- 制药、煤化工、油气处理装置 DCS 控制系统。
- 老装置升级改造保留原有 FCS 机架，备件轮换。
真实案例：某化工厂 FCS 现场站，正常运行无异常，全厂停电检修恢复送电后，CP451‑10 报 BAT 电池告警，部分调节回路积分清零，工艺出现波动。排查确认板载锂电池电压过低。采购经过完整测试的拆机备件，装置窗口停机，防静电完成 CPU 更换；工程师站下装 FCS 完整项目，核对 Vnet/IP 网络，全部回路下装校验，FCS 运行正常，工艺回路恢复稳定。后续把该型号纳入关键备件清单，定期抽检 CPU 电池状态。
