描述
产品深度介绍

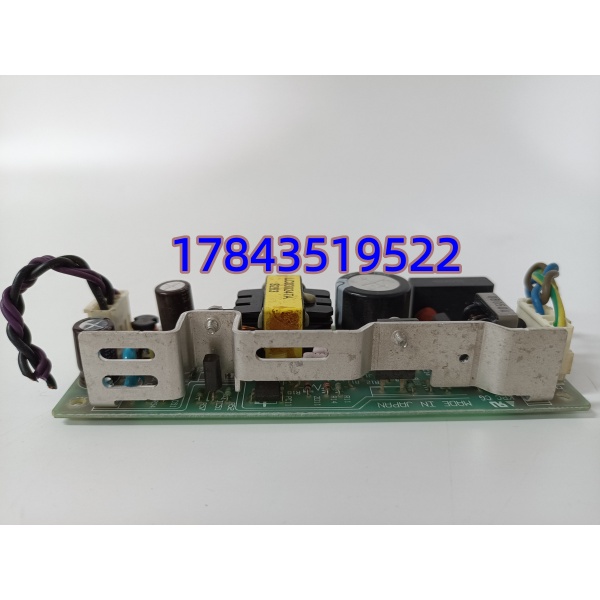

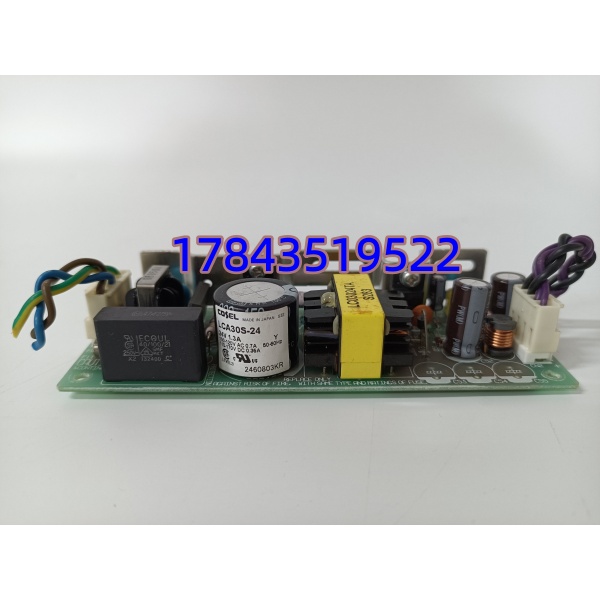

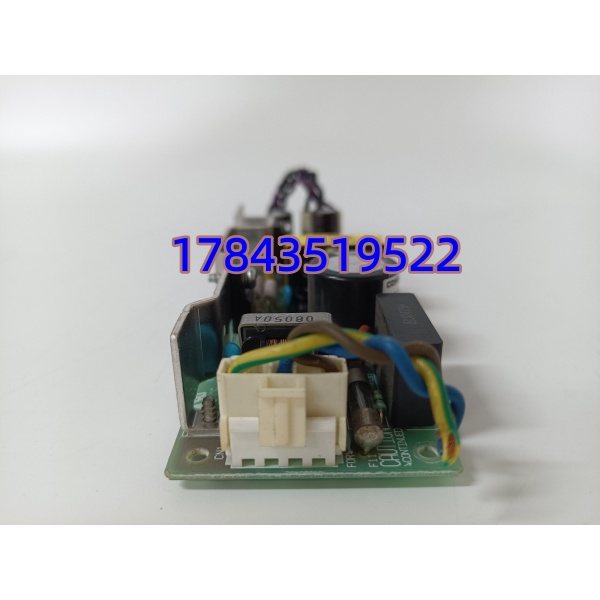

CAUTION 3L046-5 KPC CG 是成套工业设备专用内置隔离开关电源小板，板载 LC03024TA 隔离变压回路，专门为设备内部主控、信号采集卡提供纯净 24V 直流供电。板体采用输入输出全隔离电路设计，可滤除电网谐波、变频器启停带来的电压毛刺，避免供电波动造成主控死机、信号数值跳变；集成多重硬件保护，输出短路、过载时自动切断供电，不会连带烧毁后端控制电路板。长条窄板紧凑型结构，适配老旧进口设备内部狭小安装空间，无需改造设备腔体、不用额外加装外置电源，是设备原厂电源基板老化、电容鼓包、无输出故障场景的直接替换备件。
应用场景与行业案例
现场工程痛点老旧进口成套工控设备原配 3L046-5 电源板长期运行后，高压滤波电容老化鼓包，出现输出掉压、间歇性断电、设备整机重启；整套设备停机等待原厂备件周期长达 4~7 周，生产线、热处理炉持续停产损耗高。现货同款电源板可利用月度短时检修窗口快速更换。
典型应用场景
- 冶金热处理 – 钢化炉、退火炉成套自控设备炉体本地温控单元内置供电，稳定热电偶采集回路、温度调节主板工作电压。
- 火力自备电厂 – 辅机就地控制柜老式本地控制单元风机、水泵就地 PLC 板卡供电，隔离厂用电电网波动干扰。
- 精细化工间歇反应设备 – 进口成套小型 DCS 本地站釜体压力、温度采集板专用供电，避免电网扰动造成联锁误动作。
- 造纸生产线 – 传动就地张力控制机柜卷取、烘干工段小型控制板内置供电，适配车间潮湿多粉尘工况。
- 水处理大型污水厂 – 分区就地加药自控箱户外控制柜内部隔离电源，耐受昼夜温差变化，输出电压稳定无漂移。
真实现场案例江苏某钢化玻璃厂 2025 年生产线巡检，两台进口钢化炉内部 3L046-5 电源板电容鼓包，每日多次出现温控系统重启，炉温曲线丢失，成品玻璃合格率大幅下降。原厂同款基板订货周期 35 天，生产线无法长期降负荷运行。设备运维采购现货 3L046-5 KPC CG，3 天送达车间。利用夜班 2 小时停机窗口更换：提前拍照记录输入、输出排线插接顺序，拆除故障电源板后对位卡扣固定，排线复刻原有接线。上电后 24V 输出稳定，温控系统无重启、无电压跳变。投运至今 8 个月，全程无供电故障，炉温采集曲线连续稳定，产品不良率恢复正常水平。
质量透明化检测
1. 入库验收检测
- 来源追溯：核对原厂成套外包装、板体印刷型号编码、出厂批次标识，确认原装渠道
- 防伪核验：PCB 丝印 LC03024TA、3L046-5 型号完整清晰，无打磨、涂改、二次焊接维修痕迹
- 外观检查：高压电容无鼓包漏液、隔离变压器无开裂、排线端子座无氧化、焊点无虚焊
- 附件清点：配套原装输入输出排线、设备固定卡扣齐全
2. 上机功能测试
- 测试机架：220V 工频模拟测试台，搭配 24V 标准工控负载
- 通电自检：空载 24V 输出电压误差控制在 ±1% 以内，无杂波、无电压漂移
- 满载负载测试：持续带标准工控负载 24 小时运行，记录板体温升不超 28℃
- 短路保护校验：人为短接输出端子，电源瞬时切断，撤去短路后自动恢复输出
- 电网波动测试：模拟 180~240V 交流输入波动，24V 输出无明显跳变
- 交付凭证：可同步提供空载 / 满载电压测试截图、通电运行实拍视频随货发出
3. 电气参数检测
- 绝缘电阻：500V 摇表检测交流输入端与 24V 输出端隔离阻值＞10 MΩ
- 过流保护校验：缓慢加大输出负载，达到额定上限时自动限流保护
- 滤波性能校验：模拟变频器电磁干扰工况，输出直流无高频杂波
4. 硬件电路核验
- 核对隔离变压器、稳压芯片原厂批次，无第三方替换元器件
- 记录输入保险丝额定规格，确认与原厂标准一致
5. 终检封装
- 质检人员签字出具 QC 合格单据
- 双层工业防静电袋完整包裹长条电源板，加厚气泡膜全长度缓冲防护
- 外箱粘贴质检标签，标注检测日期、板体型号编码
