描述
产品深度介绍（Product Introduction）

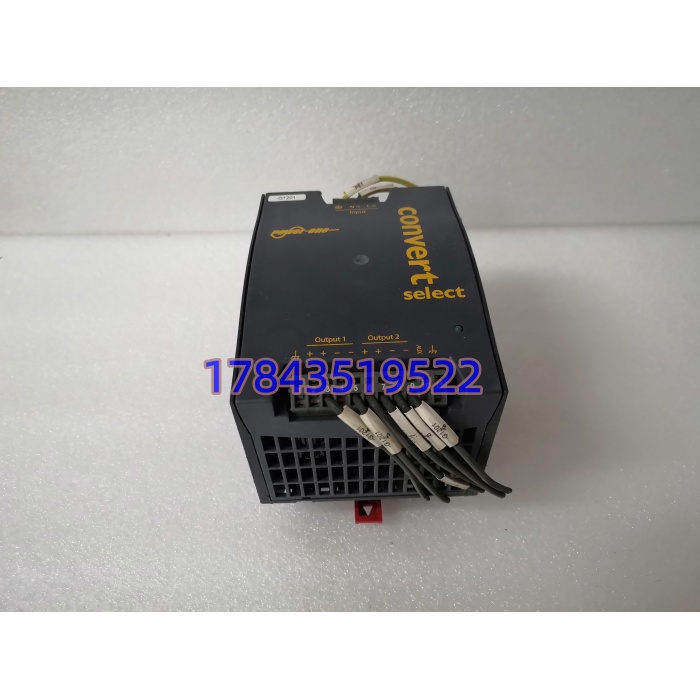

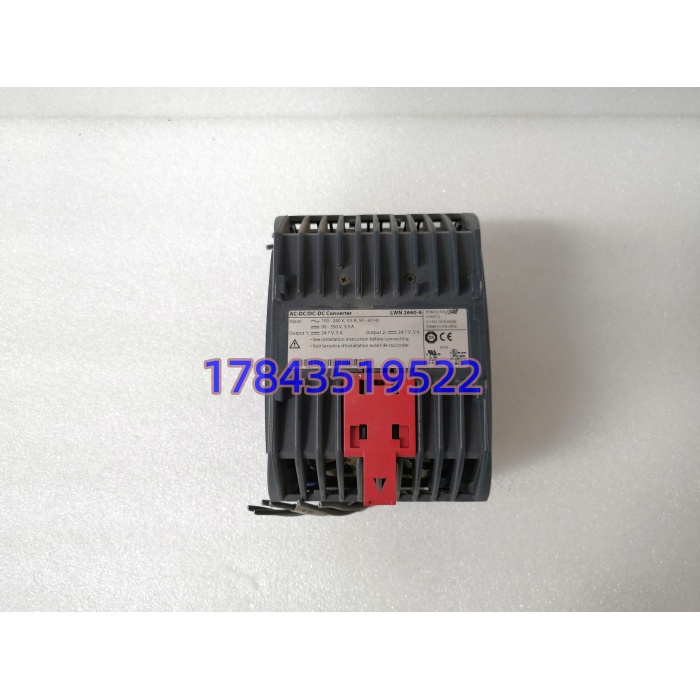

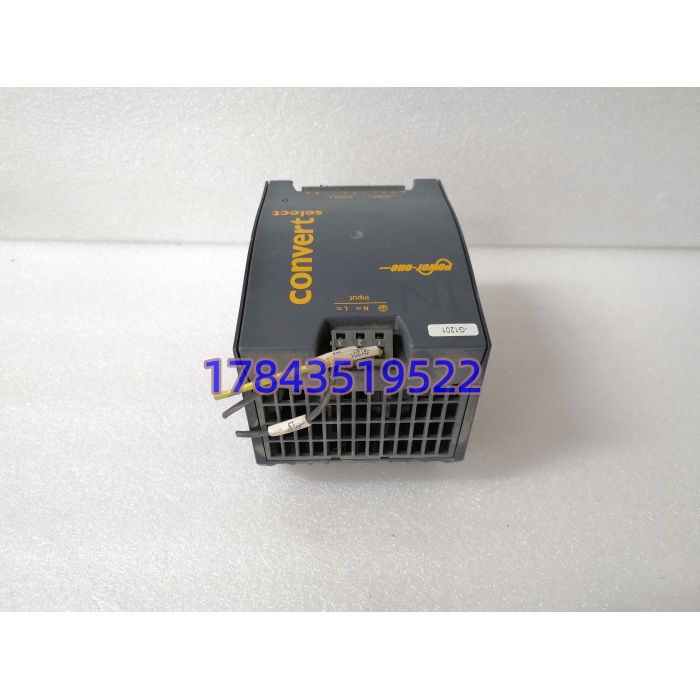

Bel Power Solutions LWN2660-6EG（Melcher W系列）是一款 DIN 导轨安装的工业级 AC/DC 开关电源，双路独立 24.7V/5A 输出，总功率约 250W。广泛用于 PLC 控制柜、DCS 系统、现场仪表及通信设备的直流供电，输入兼容全球单相交流电压（85–264V AC）及直流输入。
该模块内置功率因数校正（PFC）、输出可调及短路/过流保护，效率达 87–88%，工作温度 -40～+60℃。相比普通柜内开关电源，Melcher W 系列通过 IEC/UL 安全认证并有更高 MTBF（>500,000h），适合连续生产的工业现场作 Buffer stock 储备的关键供电备件。
关键技术规格
| 参数 | 数值 |
|---|---|
| 产品型号 | LWN2660-6EG（Melcher W Series） |
| 制造商 | Bel Power Solutions（原 Power-One / Melcher） |
| 输入电压（AC） | 85 – 264 V AC，47–63 Hz |
| 输入电压（DC） | 90 – 350 V DC（可选 DC 输入版本） |
| 输出电压（Ch1/Ch2） | 24.7 V DC（典型），可调 ±10% |
| 输出电流 | 5 A × 2（每路独立） |
| 额定输出功率 | 247 W / 250 W |
| 隔离电压 | 输入-输出 2.8 kV AC（典型） |
| 效率 | ≥87%（典型 88%） |
| 纹波与噪声 | ≤100 mV p-p |
| 工作温度 | -40℃ ～ +60℃（降额 >50℃） |
| 安装方式 | 35mm DIN 导轨（TS-35） |
| 尺寸（W×H×D） | 103 × 138 × 113.6 mm |
| 重量 | ≈1.4 kg |
| 安全认证 | cULus、TÜV、CE、cCSAus，符合 IEC/EN 60950-1 / 62368-1 |
| 防护等级 | IP20 |
SOP 质量透明化 — 入库 & 检测流程
1. 入库验收检测
- 来源追溯：原厂装箱单/渠道出货单据核验，序列号登记
- 外观检查：壳体无磕碰变形，端子无氧化锈蚀，铭牌清晰
- 附件核对：说明书/参数卡（如有）、原厂防静电包装完好
2. 上机功能测试（Live Test）
- 测试环境：可调 AC 源 + 电子负载（Chroma 或同等）
- 测试内容：
- 通电自检：LED 指示正常点亮，无报警
- 输入扫描：85V/115V/230V/264V AC 分别测试启动
- 输出测试：空载电压 24.7V±2%；满载 5A×2 输出稳定
- 调整测试：ADJ 电位器调节范围验证
- 连续运行 >30 分钟记录温升（≤规定值）
- 测试记录：生成 Test Report，可提供照片/视频给客户
3. 电气参数测试
- 绝缘电阻测试（500V 兆欧表，输入-输出 >10MΩ）
- 接地连续性测试（PE-机壳 <0.1Ω）
4. 最终质检与包装
- 质检员签字确认
- 防静电袋密封 + 气泡膜 + 纸箱
- 贴附 QC Passed 标签（日期+检验员工号）
可应要求提供实测照片或简短测试视频。
技术避坑指南（老工程师备注）
❗ 输入相线未接 PE 会引入共模干扰
LWN2660-6EG 的 PE 端子必须可靠接到柜内接地排，否则 24V 侧可能对地浮空，导致 PLC 模拟量采集出现漂移或通讯误码。见过现场因为偷懒没接 PE，AI 模块读数飘 ±5%，查了两天。
❗ 两路输出可独立也可并联？
此型号两路为独立隔离输出（双 24.7V），不建议直接并联作均流扩容，除非确认负载特性允许。需要更大电流选更高功率单路型号。
❗ 替代注意 RoHS 版本差异
LWN2660-6EG（非 RoHS）已停产，RoHS 合规替代为 LWN2660-6ERG。引脚兼容、安装尺寸一致，可直接替换，但采购时注意后缀——市场上混卖，拿错可能影响出口设备认证。
❗ 输出端不可接反极性或交流
