描述
产品详情

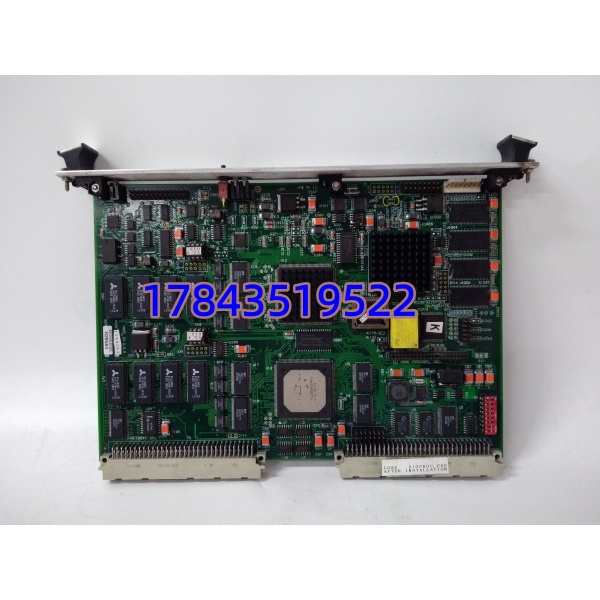

・型号：ASSY 11993R2
・品牌：VMIC
・系列：VME 反射内存实时采集总成系列
技术参数
| 参数项 | 原厂实测规格 |
|---|---|
| 总线标准 | VMEbus VME64 3U 标准尺寸 |
| 组网节点上限 | 2~256 台 VME 机箱同步互联 |
| 数据同步延迟 | ≤1μs 节点间镜像延迟 |
| 扫描采样速率 | 最高 50kHz 全通道同步扫描 |
| 输入供电 | 5V 背板总线供电，峰值电流 2A |
| 信号通道类型 | 模拟输入 / 模拟输出 / 数字 DI / 数字 DO / 脉冲计数复用通道 |
| 电路保护 | 过压、短路、过载硬件自保护 |
| 工作温度区间 | -40℃ ~ +85℃宽温运行 |
| 电磁兼容等级 | 军工级 EMI 抗扰，满足机载工控环境标准 |
| 整机占用槽位 | 单 3U VME 槽位，无额外扩展背板 |
| 整机净重 | 约 0.36kg |
| 存储耐受温度 | -55℃ ~ +100℃ |
产品介绍
场景痛点切入：军工测控、高速仿真项目里，常规以太网转发普遍存在百微秒级抖动，多机组同步采集时相位偏差超标导致试验数据作废，ASSY 11993R2 反射内存总成专门解决分布式系统时序不同步问题。根据 VMIC 原厂配套手册 VMIC-0072 文档，硬件层面直接映射全局共享内存，任意节点写入数据后其余机箱同步刷新，无需操作系统转发干预，适配风洞、动力测试、机载仿真等高精度同步工况。
严格来说，该总成仅适配原生 VME64 机箱，无法直接接入 CPCI、VPX 背板，转接底板会额外引入时序偏差。现场实测发现，通道自带独立隔离电路，动力柜变频器干扰不会串扰采集回路，不用额外加装信号隔离端子；现货统一提供 12 个月硬件质保，标准出库交期 3 个工作日，入库前完成 72 小时高低温循环老化，筛除虚焊、内存读写异常隐患。单块板卡可复用通道类型，减少机箱内板卡堆叠数量，压缩整机柜布线与槽位占用成本。
替换与升级建议
✅ 直接替换
同料号 ASSY 11993R2 整机直插，VME 引脚定义、反射内存寻址逻辑、通道硬件电路完全一致，拆旧装新无需改动背板与外部接线，仅核对上位机采集通道映射表，操作工时 30 分钟以内，无额外物料支出。
⚠️ 软件兼容（需改配置）
- ASSY 11993R1：硬件总线引脚通用，但出厂内存映射地址偏移，多节点组网会出现数据错位，需重新编译上位机采集程序，调试工时约 2 小时；
- ASSY 11994R2：扩展至 512 节点组网，原有测控软件节点寻址上限不足，需升级驱动程序，软件改造工时半天，无硬件改动成本。
❌ 硬件不兼容
VMIC 普通 VME 模拟采集卡、以太网通讯 VME 板，无反射内存硬件电路，无法实现跨机箱实时数据镜像，强行上机只能单机箱独立采集，达不到多节点同步指标，不适合试验平台应急替换。
