描述
产品详情

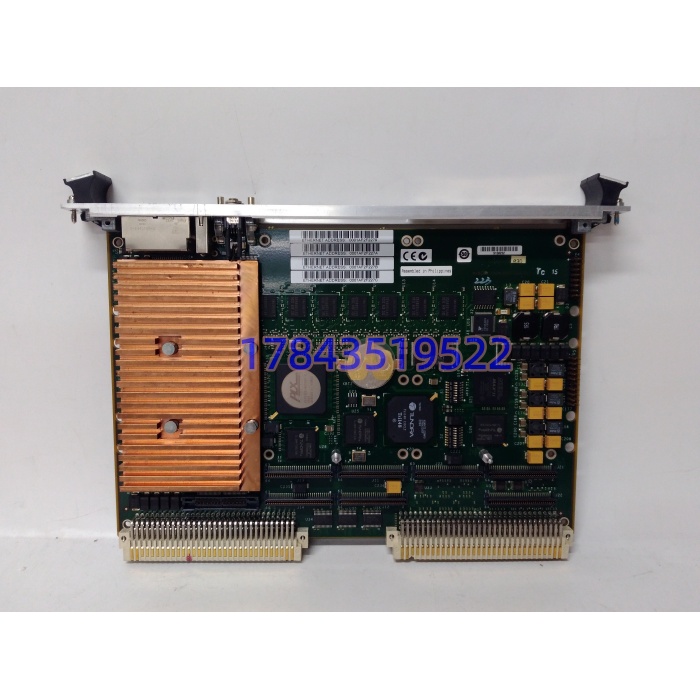

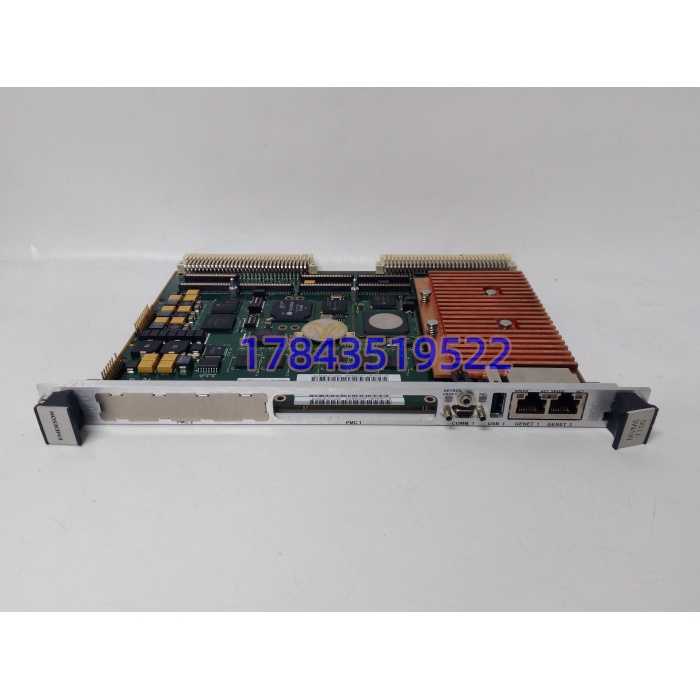

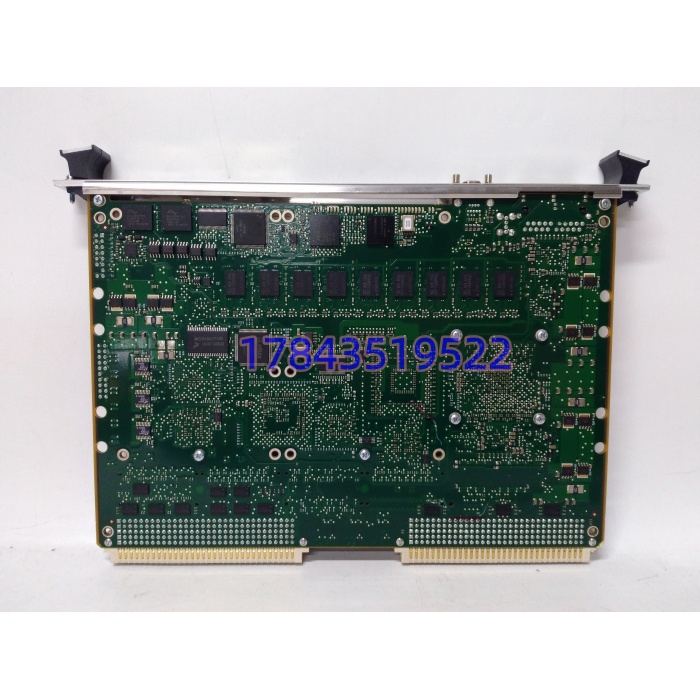

・型号：MVME7100・品牌：Artesyn・系列：MVME7100 VME 单板计算机
规格参数
- 板卡尺寸：6U VME 标准板卡
- 处理器：Freescale MPC864xD 双 PowerPC e600 内核，主频 1.067GHz/1.3GHz 两种版本
- 内存：板载 DDR2‑ECC 内存，标配 1GB，最大支持 2GBstatic6.ar…
- 板载存储：128MB NOR Flash，4‑8GB NAND Flash，不同子版本配置存在差异
- VME 总线：VME64x、2eSST 协议，最高 320MB/s 传输速率elma.bente…
- 网络接口：4 路千兆以太网，2 路前面板引出，2 路由 P2 背板输出
- 串口：4 路 RS232 异步串口
- 扩展接口：2 个 PMC‑X 子卡插槽，支持功能扩展
- 操作系统：适配 VxWorks、Linux，需要对应 BSP 板级支持包
- 工作温度：‑40℃ ~ +71℃，机柜无凝露
- 防护等级：IP20，仅限控制柜内部
- 供电：VME 背板供电
- 硬件约束：不同子版本内存、闪存配置存在差异，BSP 版本必须匹配硬件版本，以原厂手册为准
产品介绍
MVME7100 是 6U 规格 VME 总线高性能单板计算机，作为整套 VME 机箱的主控制器，承担实时控制算法运算、数据采集、网络转发任务，依靠 PMC 插槽可以加装第三方子卡扩展功能，兼容老 VME 机箱背板与 I/O 板卡，保护原有硬件投资。
坦白讲，同型号不同子版本硬件配置不一样，不能直接混用 BSP 包。我在现场遇到过硬件外观完全一致，但闪存、内存配置不同的板子，直接替换之后原有 VxWorks 镜像无法启动，需要重新编译适配镜像。该型号已经停产，大量电厂、试验平台、老成套设备软件深度绑定这套硬件，只能依靠存量备件维护。
应用场景与行业案例
主控板一旦故障，整套 VME 机箱全部运算、采集功能停止，整套控制系统停机，工艺设备失去控制。
‑ 燃气轮机老控制系统：VME 架构机组控制，负责转速、温度闭环运算，软件迁移工作量巨大。‑ 冶金轧机试验平台：轧机模拟测试系统，大量定制 PMC 子卡，不希望改动整套机箱硬件。‑ 大型工业测试装备：各类实时采集试验台，原有软件基于 VxWorks 开发。‑ 存量特种驱动设备：成套进口设备原配 VME 主控，整机改造预算不足。
真实案例：某电厂老燃气轮机 VME 控制系统 MVME7100 主控板死机，整套控制逻辑停止运行，机组紧急停机。仓库有一块 MVME7100 备件，物理尺寸、接口完全一致，但属于低配子版本。上机之后 VxWorks 镜像无法正常加载，系统反复重启。只能等待同配置子版本备件到货，耗时 6 天，机组处于停机状态。事后仓库台账登记完整子版本编号、内存闪存参数。
