描述
关键技术规格
| 参数项 | 原厂标准参数 |
|---|---|
| 机框尺寸 | SP060，法兰外径 60 mm |
| 减速级数 / 速比 | 2 级斜齿行星，传动比 i=20 |
| 版本后缀释义 | MF = 高动态标准循环型；1C1 = 标准伺服电机法兰；2S = 标准油封密封 |
| 回程间隙 | ≤4 arcmin（二级标准精度） |
| 额定输出扭矩 T₂N | 24 N·m |
| 峰值加速扭矩 T₂B | 48 N·m |
| 额定输入转速 | 3000 rpm，最高短时 4500 rpm |
| 传动效率 | ≥94%（二级斜齿结构） |
| 适配伺服功率 | 匹配 400 W/750 W 标准 60 法兰伺服电机 |
| 输出结构 | 实心平键输出轴，标准 DIN 键槽 |
| 防护等级 | IP65，任意安装角度无漏油 |
| 润滑方案 | 原厂长效润滑脂，整机终身免换油维护 |
| 工作温度区间 | -20 ℃ ~ +80 ℃，干燥无尘电控设备环境 |
| 基准 MTBF | ＞20,000 小时（60% 以内动态占空比工况） |
| 适配行业标准 | ISO 13849、CE RoHS，低噪音≤65 dB |
产品深度介绍

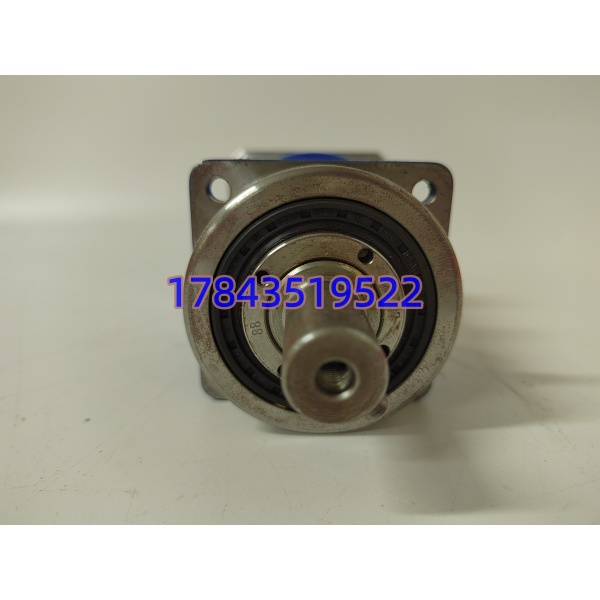

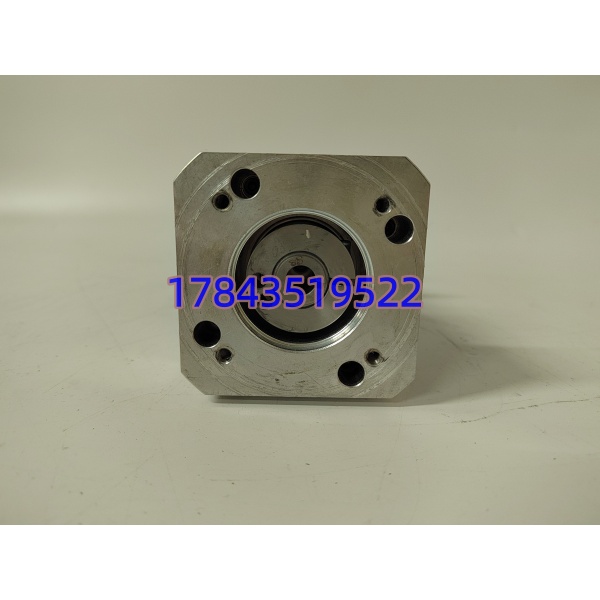

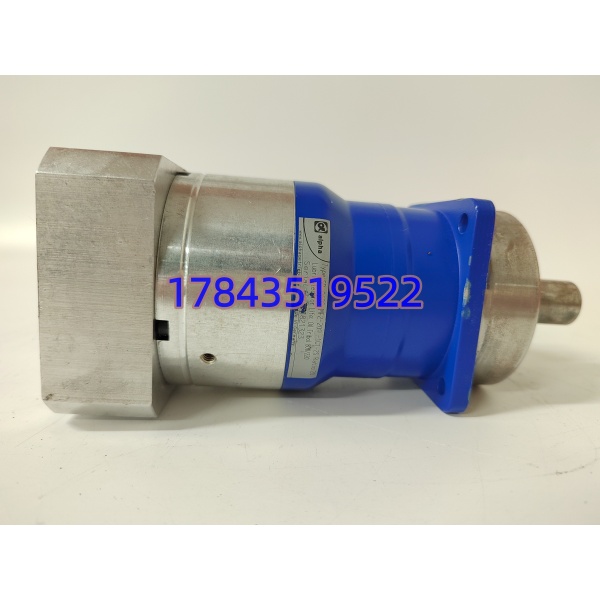

2 级 20 倍减速、24 N・m 持续输出扭矩、4 弧分超低背隙、94% 传动效率 —— 四项核心参数划定 ALPHA SP060S-MF2-20-1C1-2S 在中小功率精密伺服定位场景的适用边界。这款减速机是威腾斯坦 SP 系列 60 框主流型号，斜齿行星齿轮结构相比直齿运行震动更小、定位重复性更好，专门适配动态循环占空比＜60% 的设备。1C1 标准化法兰可直接对接市面主流 60 框伺服，无需额外转接盘，减少安装偏心带来的谐振。2S 双层油封密封结构杜绝粉尘、切削液渗入，半导体、3C 洁净车间可直接装机。对比同框 MC 高速连续款，MF 型号牺牲部分持续高速能力，换取更强瞬时过载与动态启停性能，更适合取料、贴标、裁切往复轴。天然短板：二级 20 速比无法用于超高转速连续输送；仅支持标准实心轴，如需空心轴穿线缆需更换同系列 SH 后缀型号；不适合长期＞80℃高温密闭狭小柜体。
兼容性与替代选型清单
- SP060S-MF2-20-1C1-2S → SP060S-MF2-20-0C1-2S：⚠️ 需适配调整；减速与扭矩参数完全一致，0C1 为非标小法兰，原有电机无法直连，需定制转接法兰盘
- SP060S-MF2-20-1C1-2S → SP060S-MC2-20-1C1-2S：⚠️ 需适配调整；速比、法兰通用，MC 为连续高速款，动态过载能力弱，频繁急加减速设备不建议替换
- SP060S-MF2-20 → SP075S-MF2-20：⚠️ 需适配调整；扭矩余量提升，但整机外形放大，设备安装底座需重新加工
- 国产 60 框 20 比行星减速机替代：❌ 绝对不兼容；背隙、齿轮刚性、润滑寿命差距明显，高精密定位重复精度不达标，无法通过设备精度验收⚠️ 常见选型误区：只看 SP060S-MF2-20 忽略 1C1 法兰后缀，采购 0C1 非标法兰，到货后伺服电机无法对接，停机返工加工转接盘至少 1 天。
出厂质检流程
- 入库溯源核验：核对整机原厂序列号、型号激光刻印完整，输出轴无磕碰、法兰平面无划痕，原厂合格证、扭矩检测报告齐全
- 动态满载真机测试：搭配 750 W 标准伺服电机台架，3000 rpm 往复满载连续 24 小时，Fluke 115C 记录壳体温升、输出轴震动幅值
- 背隙精度专项检测：光学分度仪实测回程间隙，严控≤4 弧分，超差直接退回原厂
- 密封漏油耐久测试：多角度倾斜静置 72 小时，检查 2S 油封无渗油、无油脂溢出
- 封装出库防护：独立防静电气泡膜包裹输出轴，加厚硬质纸箱防撞击，粘贴 QC 合格防撕标签，支持发货前通电动态测试视频核验
现场技术避坑指南
- 法兰后缀匹配坑：1C1 仅适配标准 60 伺服法兰，混用 0C1 小法兰无转接盘无法装配；某贴标机改造误用非标法兰，整套传动机构返工 3 天。
- 动态占空比超限坑：MF 型号额定循环占空比≤60%，长时间连续匀速输送会加速齿轮磨损，应选用 MC 高速款。
- 同轴度装配坑：伺服电机与减速机法兰贴合面无清洁、螺栓对角分步紧固，偏心会引发高频机械谐振，定位抖动超 ±0.1 mm。
- 高温密闭环境坑：柜内温度长期＞80℃会加速长效润滑脂失效，齿轮快速磨损、背隙快速扩大，需加装小型散热风扇。
- 输出轴负载超限坑：径向 / 轴向外力超过原厂额定承载，会提前损坏输出支撑轴承，出现运行异响、定位偏移。
