AL81G 高速 ADC 板卡 | 兼容超声检测 工业扫描系统替换件

描述

产品深度介绍

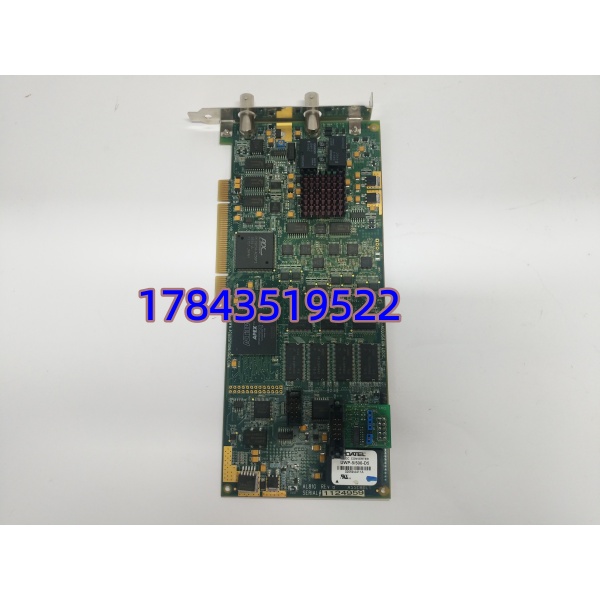

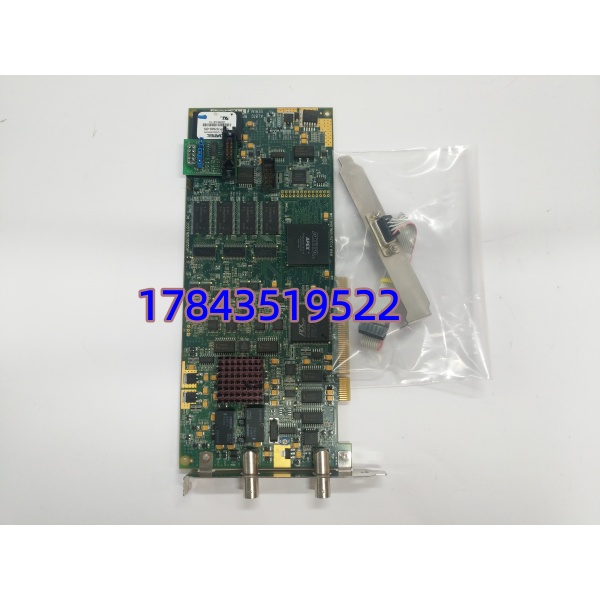

ACQUISITIONLOGIC AL81G 是一款高性能单通道高速 ADC 采集卡，专为高频脉冲与 RF 信号数字化设计。作为工业扫描与无损检测系统的核心部件，它可直接接入超声探头、高频编码器等设备，实现信号的高速采集与数字化转换。

模块采用专用高速 ADC 芯片，具备 1GHz 采样能力与 40dB 动态范围，适配工业超声检测、高速扫描测厚及金属探伤等场景。标准 PCIe 接口，安装便捷，可直接嵌入工业控制计算机

关键技术规格

• 型号: AL81G
• 采样率: 最高 1GHz
• 分辨率: 8 位
• 动态范围: 约 40dB
• 输入通道: 单通道
• 信号类型: 支持 RF 信号（中心频率≤200MHz）、超声脉冲信号
• 接口: PCIe 总线，BNC 信号输入
• 工作温度: 0°C ~ +50°C
• 尺寸: 标准 PCIe 半长卡
• 功耗: 约 15W

应用场景与行业案例

工程痛点描述

工业无损检测与高速扫描中，高频信号保真与实时采样是关键。普通采集卡采样率不足、动态范围窄，易导致信号失真或漏检，影响检测精度与设备稳定性。

典型应用场景

1. 无损检测 – 超声探伤系统用于金属构件、焊缝的超声检测，采集高频超声回波信号，实现缺陷识别与定位，保障工业设备安全。
2. 半导体行业 – 晶圆厚度检测高速采集晶圆扫描信号，实时测量厚度与均匀度，满足微米级精度控制需求，适配洁净室环境。
3. 冶金行业 – 涂层测厚系统采集涂层扫描脉冲信号，快速计算涂层厚度，支持生产线在线监测，提升产品一致性。
4. 科研实验室 – 高频信号分析用于射频信号、脉冲信号的高速采集与存储，支持实验室研发与信号特性分析，适配多领域科研场景。

真实案例

某汽车零部件厂商原用低速采集卡，超声探伤时频繁出现信号漏检，导致缺陷误判率高，每月返工成本超 10 万元。更换 AL81G 后，利用其1GHz 高速采样与40dB 宽动态范围，精准捕捉高频回波信号，缺陷误判率降至 0.1% 以下，年节省返工成本超 120 万元。

质量透明化检测流程

1. 入库验收：核对原厂序列号，检查 PCB 无腐蚀、BNC 接口无松动，配齐出厂合格证。
2. 上电自检：在工业 PC 的 PCIe 插槽通电，核查 LED 状态，读取硬件版本，记录 1GHz 采样参数。
3. 功能测试：接入标准 RF 信号源，执行单通道全量程采集测试，连续 24 小时满载运行，监测温升≤35°C。
4. 电气检测：测试 BNC 接口信号完整性，校验 PCIe 总线通信稳定性，检测接地屏蔽性能。
5. 配置备份：读取并备份采集参数，拍照记录板卡跳线位置。
6. 包装出库：防静电袋密封，贴 QC 合格标签，附完整测试报告。
