描述
产品详情

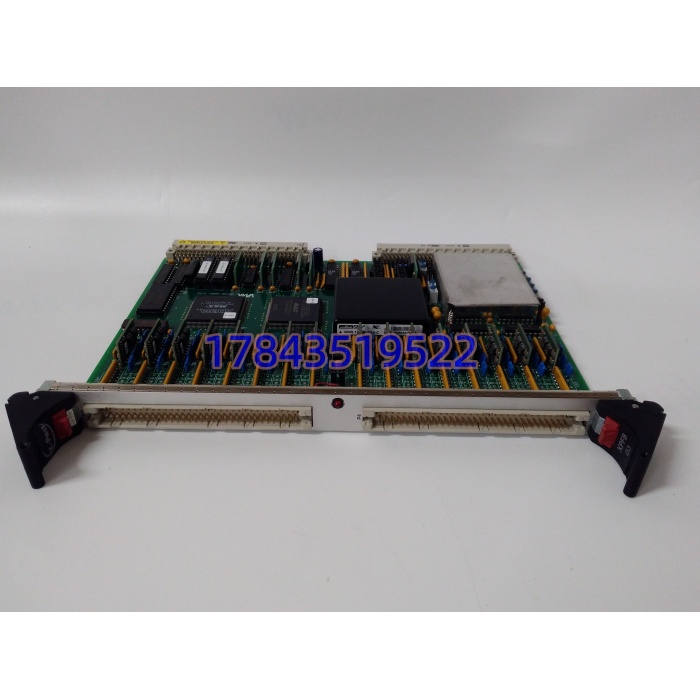

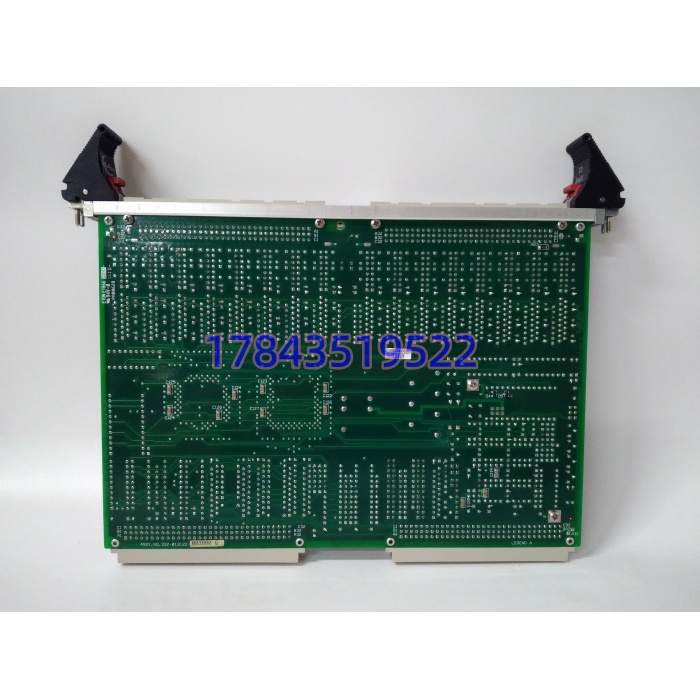

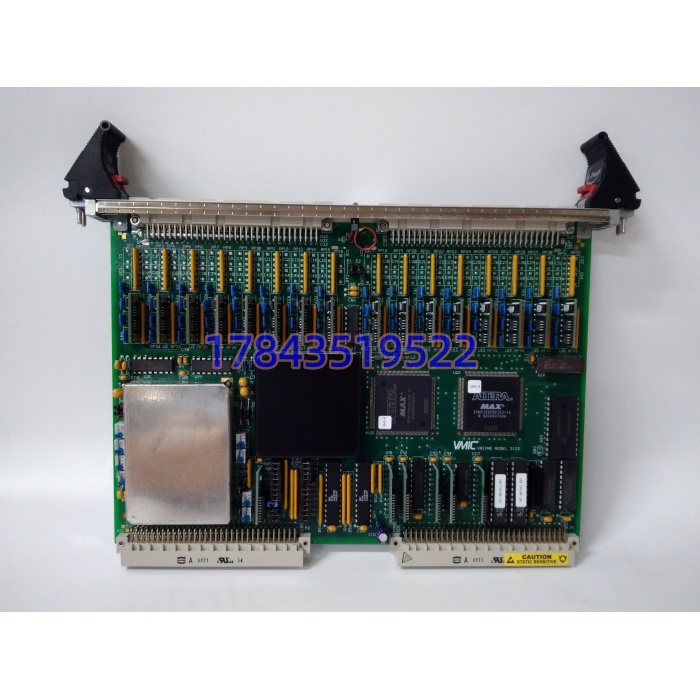

・型号：VMIVME‑3122・品牌：Abaco（原 VMIC/GE）・系列：VMEbus 采集硬件
规格参数
- 通道配置：64 路，支持单端、差分输入模式
- ADC 分辨率：16 位SLAC Natio…
- 扫描速率：381Hz‑100kHz 软件可配置SLAC Natio…
- 可编程增益：x1、x10 按通道独立设置
- 输入量程：±2.5V、±5V、±10V、0‑5V、0‑10V，软件选择
- 数据缓存：16‑1024 字双端口缓冲存储器
- 触发方式：内部定时器、外部硬件触发、软件触发
- 总线接口：VMEbus P1/P2 接口，支持 A16/A24/A32 寻址空间SLAC Natio…
- 供电：VME 背板 + 5V 供电，板载 DC‑DC 生成模拟 ±15V 电源SLAC Natio…
- 工作温度：0℃ ~ +60℃，机柜内无凝露
- 可选配件：板载低通输入滤波组件
- 安装方式：标准 VME 6U 机箱插槽插入安装
产品介绍
VMIVME‑3122 是 VME 总线架构下的高速模拟采集板，多用于老款实时控制系统，把现场电压类模拟信号做模数转换，依靠双端口缓存减轻主机 CPU 读取压力，适配 VxWorks 这类实时操作系统。坦白讲，VME 家族板卡版本细分多，不同硬件修订版本固件不互通。我在现场遇到过同型号不同版本，硬件可以插入机箱，加载原有采集程序直接报错。整套硬件早已停产，很多设备无改造预算，依靠拆机库存备件维持设备运行。
应用场景与行业案例
板卡故障，全部 64 路模拟测点丢失，设备闭环采集中断，直接造成设备停机。
‑ 汽轮机组老 TSI 系统：轴系振动、位移模拟量高速采集，对扫描速率有硬性要求。‑ 大型试验测试平台：多通道电压信号同步采集，依赖原有 VME 实时架构。‑ 冶金老款轧机控制系统：现场多组传感器信号采集，不允许随意改动硬件架构。‑ 特种装备存量控制系统：程序基于 VME 硬件开发，改造成本很高。
真实案例：某钢厂老轧机 VME 控制系统运行中 VMIVME‑3122 报采集中断，轧机保护性停机。仓库存有同型号备件，但硬件版本旧。上机之后原有 VxWorks 采集驱动无法识别板卡，程序初始化失败。等待同版本备件到货耗时 5 天，期间轧机对应生产线完全停滞。事后仓库台账把板卡硬件修订版本一并登记。
