描述
产品详情
・型号：MVME6100・品牌：Abaco（原 Motorola 摩托罗拉）・系列：MVME VME64x 6U 单板计算机
规格参数
| 参数项 | 参数值 |
|---|---|
| 处理器 | MPC7457 PowerPC，主频 1.267GHz，带 AltiVec 协处理器 |
| 板载缓存 | L1 32K/32K，L2 512KB，L3 2MB |
| 内存 | DDR ECC SDRAM，最大 2GB，板载焊接不可插拔 |
| VME 总线 | VME64x，支持 2eSST，最高 320MB/s，Tsi148 桥片 |
| 网口 | 双路 10/100/1000M 千兆以太网 |
| 串口 | 2 路 RS232/422/485，一路前置 RJ45 调试口 |
| 扩展插槽 | 2 个 PMC‑X 子卡插槽（PCI‑X） |
| 板载存储 | 128MB Flash，32KB NVRAM 带电池备份，CF 卡插槽 |
| 看门狗 | 硬件看门狗定时器，超时触发系统复位 |
| 供电 | 取自 VME 背板 + 5V、+3.3V、±12V 直流电源 |
| 工作温度 | 0℃～+55℃商业工业版本；宽温版本需核对型号手册 |
| 生命周期 | 原厂停产，Last‑time‑buy 已截止，无全新原厂期货 |
| 尺寸规格 | 标准 6U VME 板卡，高度 233.4mm，深度 160mm |
产品介绍

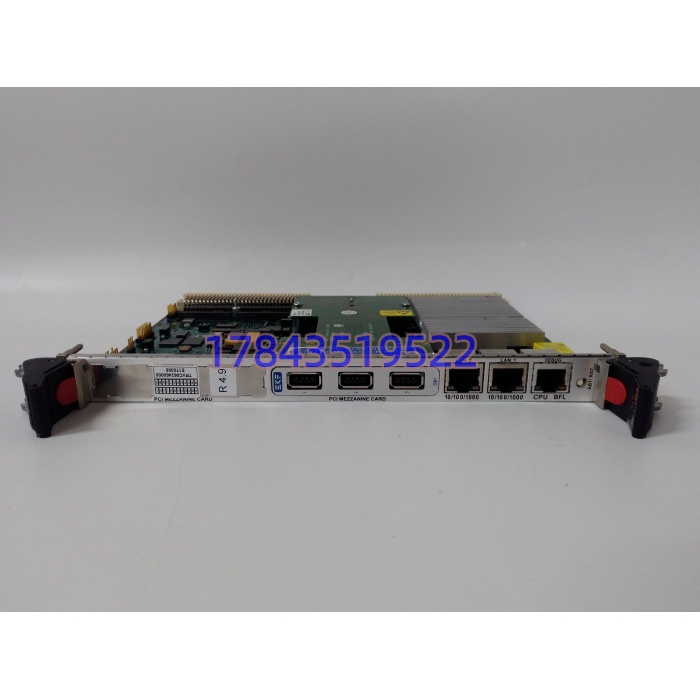

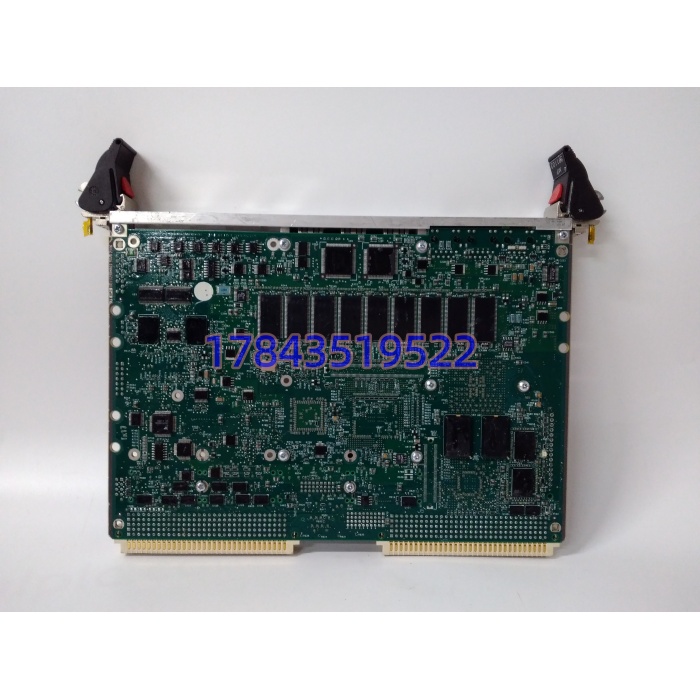

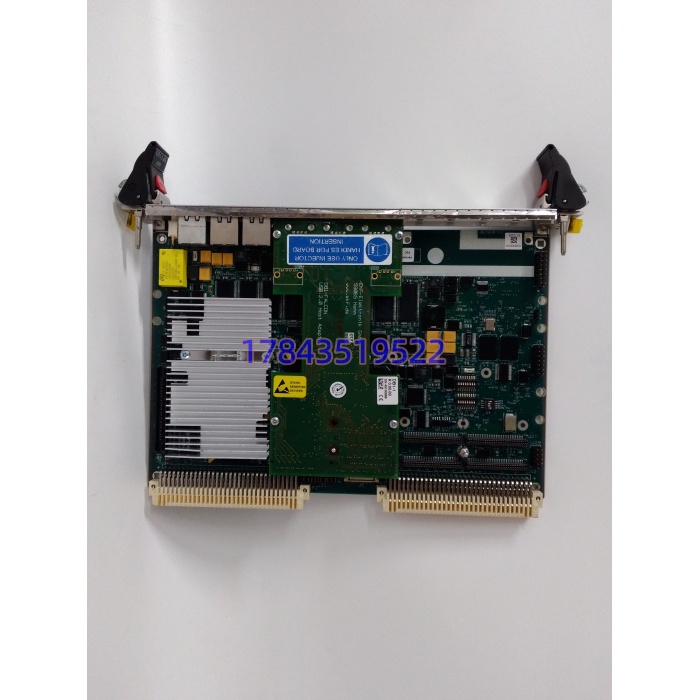

MVME6100 是 6U 规格 VME64x 架构单板计算机，大量用于工业实时控制、测试平台，依靠 PowerPC 处理器配合 2eSST 高速 VME 桥片，解决老 VME 系统带宽不足的痛点，兼容老 VME 背板硬件基础设施。板载 ECC 内存、硬件看门狗、NVRAM 电池备份，适配长时间不间断运行场景。
坦白讲，这款板卡硬件已经停产多年。和前代 MVME5100 对比，总线带宽提升明显，但软件镜像、PPCBug 固件版本必须匹配硬件；直接拿其他 MVME 系列板卡替换，即便背板可以插上，原有 VxWorks 工程镜像大概率无法启动。整机服役普遍超过 15 年，NVRAM 电池、板载电解电容属于高频故障器件。
应用场景与行业案例
痛点切入：我在现场遇到过，整套设备软件完全基于 MVME6100 编译，没有源代码，一旦板卡损坏，设备直接瘫痪，整套系统改造投入很高。另外 NVRAM 电池漏液会腐蚀 PCB 走线，很多备件到手才发现隐性腐蚀损伤。
典型场景：
- 电力仿真试验平台：整套控制逻辑固化在 VxWorks 镜像，不能随意更换硬件，必须同型号备件维持运行。
- 高能物理检测设备：VME 机箱整套 I/O 模块无法替换，依赖 MVME6100 做系统主控调度。
- 轨道交通测试设备：存量测试台，PMC 插槽挂载专用接口子卡，改动硬件就要重新开发驱动。
- 舰船地面仿真控制系统：大量存量 VME 机箱，预算有限，优先备件替换而不是整套升级。
真实案例：某科研单位一套数据采集仿真平台，MVME6100 的 NVRAM 电池漏液，系统配置随机丢失，设备无法正常启动。手里没有源代码，不能迁移到其他硬件平台，只能采购拆机经过完整自检的同型号板卡。到货先更换全新 NVRAM 电池，刷入对应版本 PPCBug 固件，导入原有镜像，设备恢复运行。事后运维备存一块备件，并且每 3 年更换一次板载备份电池。
