描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 810-370141-001 |
| 品牌 | LAM Research（泛林半导体） |
| 应用设备 | 干式蚀刻机（Etcher）腔体控制单元 |
| 输入电压 | 5V DC |
| 输出电压 | 3.3V DC |
| 通讯接口 | SPI、RS-232 |
| 工作温度 | -40°C ~ +85°C |
| 封装类型 | SMD 表面贴装 |
| 功耗 | 低功耗设计 |
| 尺寸 | 工业标准板卡，紧凑集成 |
| 认证 | 原厂工艺认证，符合半导体设备标准 |
产品深度介绍

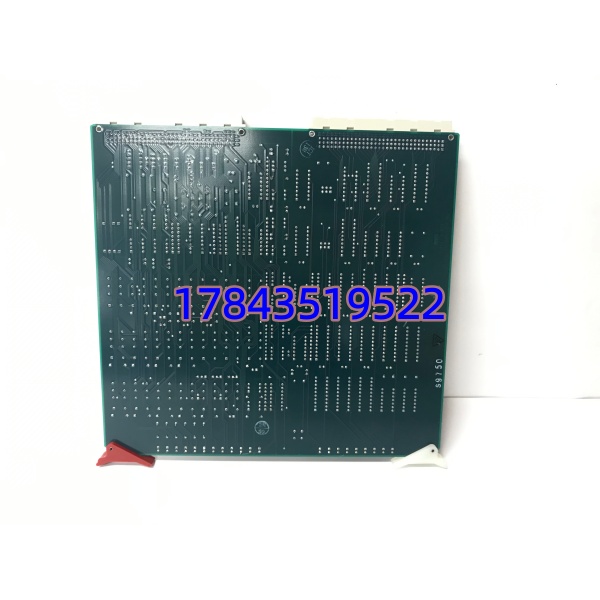

LAM 810-370141-001 是美国泛林半导体（LAM Research）专为干式蚀刻机设计的腔体控制板卡，属于半导体制造设备核心备件，用于蚀刻过程中的信号采集、逻辑控制与通讯传输。
板卡采用高稳定性 PCB 设计，支持 5V 转 3.3V 电平转换，搭载 SPI 与 RS-232 双通讯接口，适配蚀刻机腔体传感器、执行器信号交互；宽温工作范围适配半导体车间严苛环境，低功耗设计降低设备运行负荷，保障蚀刻工艺稳定与良率。
应用场景与行业案例
工程痛点
半导体干式蚀刻工艺需高精度信号控制、稳定通讯、宽温适配，普通工业板卡抗干扰差、温漂大，易导致蚀刻参数偏移、良率下降；原厂板卡稀缺，停机维修周期长，损失大。
典型应用场景
- 半导体晶圆制造 – 干式蚀刻机控制蚀刻腔体气体流量、温度、射频功率信号，保障晶圆刻蚀均匀性，适配先进制程（7nm/5nm）设备。
- 光电子器件制造 – LED 蚀刻设备监控 LED 芯片蚀刻过程，精准控制刻蚀深度与图案精度，提升发光效率与良率。
- MEMS 制造 – 微结构蚀刻系统用于微机电系统（MEMS）腔体控制，适配传感器、执行器等微型器件加工。
真实案例
某晶圆代工厂蚀刻机原控制板卡老化，频繁出现通讯中断、参数漂移，导致晶圆报废率升至 3%，停机排查每周 2-3 次。更换 LAM 810-370141-001 原装板卡后，信号稳定性提升，报废率降至 0.5% 以下，连续运行 6 个月无故障，无需频繁停机维护，大幅降低生产成本。
核心卖点与差异化
- 原厂适配性：LAM 蚀刻机专用板卡，硬件 / 协议完全匹配，即插即用。
- 宽温高稳定：-40°C~+85°C 稳定运行，抗电磁干扰，适配半导体车间环境。
- 双通讯接口：SPI+RS-232 双接口，兼容多类型传感器与执行器，扩展性强。
- 低功耗设计：减少设备发热，延长板卡使用寿命，降低能耗成本。
- 半导体级工艺：原厂严格质控，适配高精度蚀刻工艺，保障产品良率。
