产品详情

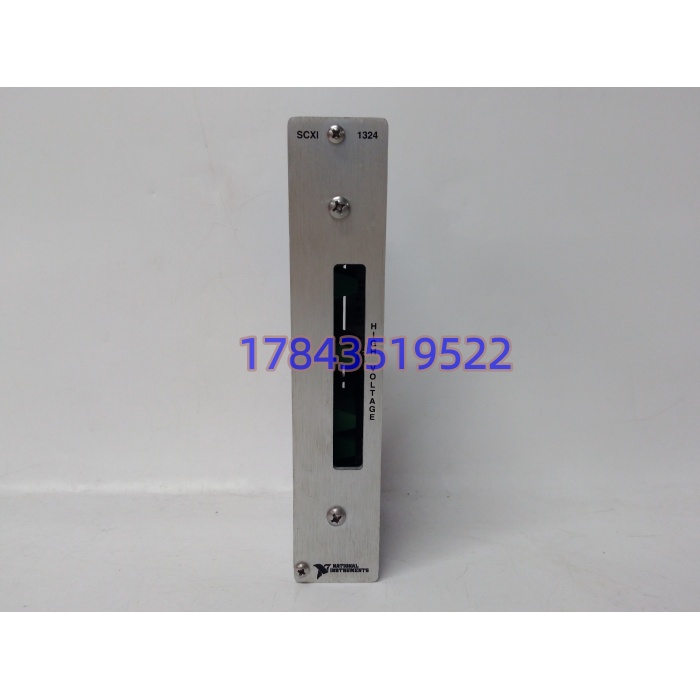

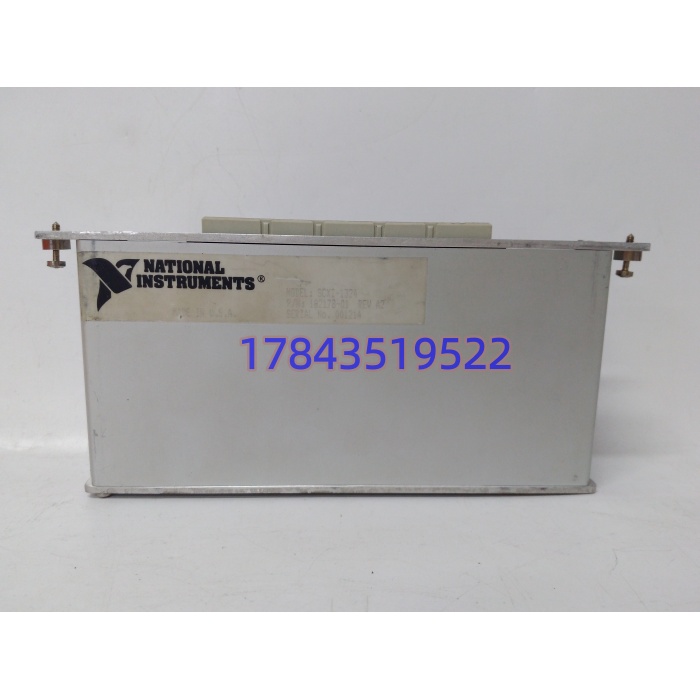

・型号：SCXI‑1324・品牌：NI（美国国家仪器）・系列：SCXI 信号调理扩展平台
规格参数
| 参数项 | 参数值 |
|---|---|
| 适配主机模块 | SCXI‑1160 16 通道 C 型闭锁继电器模块 |
| 接线端子 | 48 颗螺丝紧固端子，适配导线规格 26‑16AWGstatic6.ar… |
| 隔离耐压 | 通道对地、通道间 250V 有效值（以原厂手册为准） |
| 单回路最大电流 | 2A |
| 安装形式 | SCXI 机箱前面板卡装 |
| 硬件属性 | 无源接线底座，无板载电源、无芯片逻辑 |
| 外形尺寸 | 30.5 mm × 172.7 mm × 203.2 mm |
| 工作温度 | 0℃~+55℃机箱内部 |
| 储存温度 | -40℃~+85℃ |
| 故障高发器件 | 接线端子弹片、板间连接器针脚、金属端子氧化锈蚀 |
| 硬件状态 | 原厂停产；市面流通 NOS 库存件、拆机校验备件NI |
产品介绍

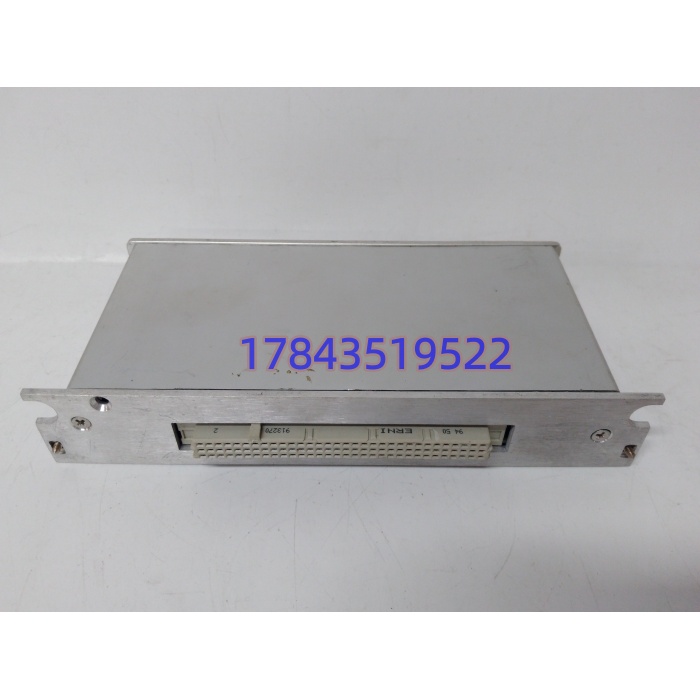

SCXI‑1324 属于无源接线底座，本身不做信号处理，作用是把外部高压负载线缆接入 SCXI‑1160 继电器模块的触点回路，螺丝端子方便现场接线、调试检修，隔离指标满足工业高压测试场景使用。底座通过后部连接器直插 SCXI‑1160 模块本体。
我在现场遇到过不少踩坑。该底座只兼容 SCXI‑1160，不能适配 SCXI 系列其余信号调理模块。端子弹片氧化、连接器针脚变形，会出现继电器回路时通时断，故障现象容易误判为继电器模块本体损坏。底座无任何软件组态，全部通道配置保存在 DAQ 计算机驱动软件。
应用场景与行业案例
痛点切入：工业测试测量系统，SCXI‑1324 底座端子或者连接器损坏，对应整组继电器负载回路全部失效。底座只是接线部件，但一旦失效，整套 SCXI‑1160 继电器无法投用。型号已经停产，缺少备件会直接打断设备测试流程。
典型场景‑ 电力设备测试台：SCXI‑1160 继电器通断高压负载回路，完成产品循环测试。‑ 汽车零部件试验台：多路开关量负载切换，执行耐久循环测试。‑ 实验室自动化测量系统：多路高压信号回路转接，配合 SCXI 机箱完成信号切换。‑ 在运老测试设备维护：端子锈蚀、连接器针脚损坏，采购备件恢复接线回路。
真实案例某实验室老化测试台，部分被测回路随机通断，一开始怀疑 SCXI‑1160 继电器触点老化，更换继电器模块故障依旧。拆解检查发现 SCXI‑1324 后部连接器针脚氧化，更换校验完好的拆机底座，所有测试回路恢复稳定。工程师事后感慨，很多人把排查重心放在继电器本体，这种无源底座的隐性故障很容易被漏掉。
