描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 连接器（前） | 68 针公头，接 E 系列 DAQ 设备 |
| 连接器（后） | 50 针母头，接 SCXI 机箱 / 模块 |
| 最大工作电压 | 30 Vrms、42 Vpk、60 VDC（信号 – 共模） |
| 屏蔽结构 | 双层屏蔽，抗 EMI/RFI 干扰 |
| 供电 | +5 VDC，约 1.5 W（无源适配） |
| 工作温度 | 0 °C ~ +55 °C |
| 存储温度 | -20 °C ~ +70 °C |
| 防护等级 | IP20 |
| 尺寸（约） | 76.2×50.8×7.62 mm |
| 重量（约） | 0.07 kg |
产品深度介绍

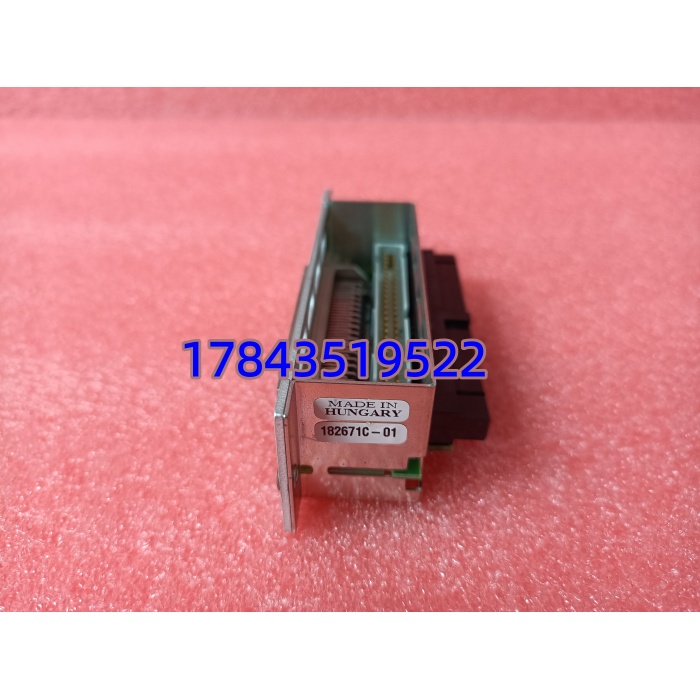

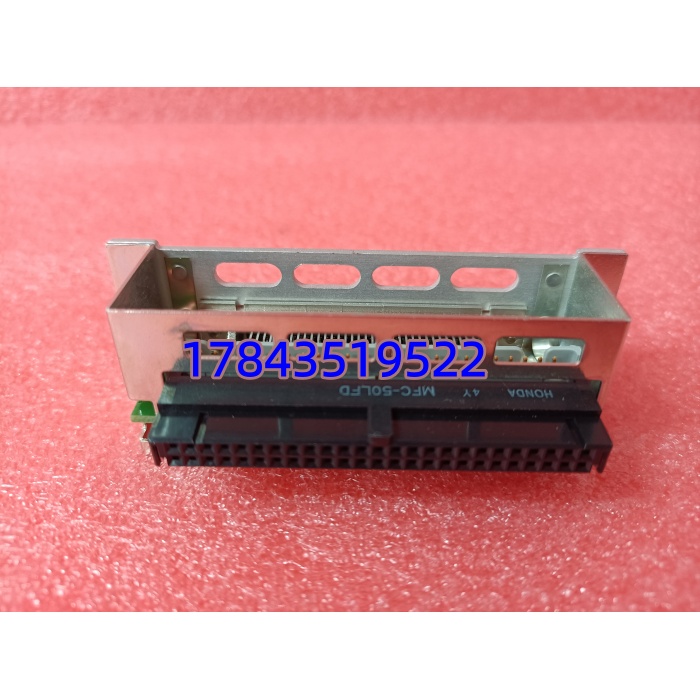

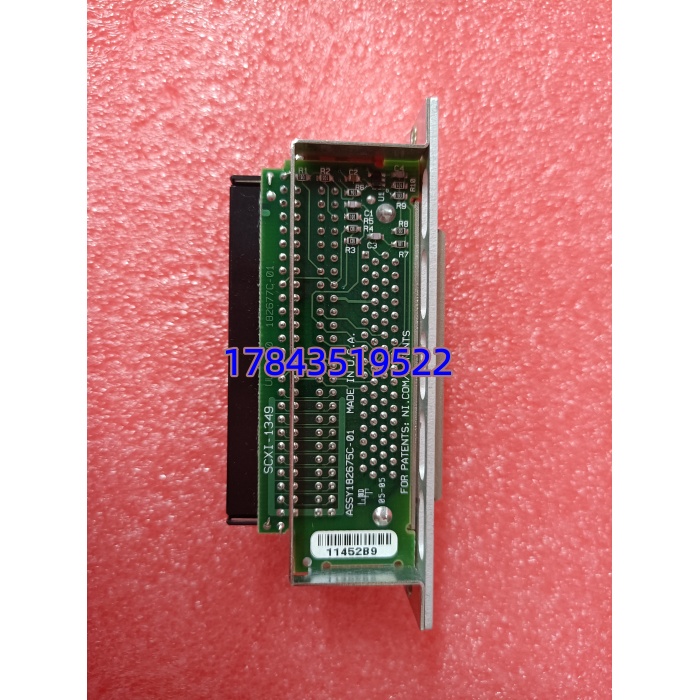

NI SCXI-1349 是 SCXI 信号调理平台的专用屏蔽转接适配器，用于在 NI SCXI 机箱与 68 针 E 系列数据采集（DAQ）设备间建立可靠、低干扰的信号链路。
它采用双层屏蔽设计，有效抑制工业环境中的电磁干扰，保证弱信号测量精度；一侧为 68 针公头直连 DAQ，另一侧为 50 针母头适配 SCXI 模块，即插即用，无需额外配置。作为无源转接器件，无需额外驱动，兼容 NI-DAQmx 与 LabVIEW，快速集成至测量系统。
应用场景与行业案例
工业测量常面临弱信号易受干扰、DAQ 与 SCXI 接口不匹配、长距离传输信号衰减等问题，导致测量不准、数据跳变。
典型应用场景：
- 工业自动化 — 传感器（温度 / 压力 / 应变）信号调理，连接 SCXI 与 DAQ，保障高精度采集。
- 实验室测量 — 精密仪器（光谱仪、应变仪）数据转接，屏蔽设计减少环境干扰。
- 汽车测试 — 发动机 / 车身振动、噪声测量，强电磁环境下稳定传输信号。
- 能源电力 — 高压设备局部放电、温度监测，高绝缘耐压适配现场工况。
案例：某汽车零部件厂振动测试系统升级，原用普通电缆连接 SCXI 与 DAQ，电机启动时数据跳变、信噪比差。更换 SCXI-1349 后，双层屏蔽抑制干扰，信号稳定性提升 90%，测量精度达 ±0.01%，满足严苛测试要求，全年减少重复测试工时超 200 小时。
核心卖点与差异化
- 接口精准适配：68 针 DAQ↔50 针 SCXI，解决接口不匹配，即插即用。
- 双层强屏蔽：抗 EMI/RFI 干扰，弱信号测量信噪比提升，适合工业强干扰环境。
- 无源高可靠：无需额外供电，无电子元件故障风险，MTBF＞100,000 小时。
- 宽温适配：0°C~+55°C 稳定工作，覆盖工业与实验室常用温度范围。
- 原装质保：全新原装，12 个月质保，配套 NI 官方溯源与技术支持。
替换与升级建议
✅ 直接替换（无需改动）
- SCXI-1349 → 同型号
- 差异：硬件、接口、屏蔽性能完全一致
- 改动：直接插拔，无需重新布线或配置
- 适用：故障替换、备件储备
⚠️ 软件兼容（需配置）
- SCXI-1349 → SCXI-1349A（升级版）
- 差异：优化屏蔽层材质，抗干扰能力提升 15%
- 改动：接口兼容，直接替换，无需软件调整
- 适用：系统升级、更高抗干扰需求
❌ 硬件不兼容（不推荐）
- SCXI-1349 → 普通非屏蔽转接板
- 原因：无屏蔽设计，工业环境易受干扰，测量精度下降
- 改动：需重新布线、增加滤波模块，成本更高
- 建议：仅临时应急，长期测量不推荐
