描述
关键技术规格
| 参数 | 数值 |
|---|---|
| 处理器 | Intel Core i7-5700EQ，2.6GHz 四核，6MB 缓存 |
| 内存 | 4GB DDR3L（最大支持 8GB） |
| 存储 | 256GB SSD（可选机械硬盘） |
| 网络 | 2×10/100/1000Mbps 千兆以太网 |
| 接口 | 2×USB3.0、4×USB2.0、2×RS-232、SMB 触发口 |
| 总线带宽 | PXIe x4 链路，总带宽 8GB/s |
| 系统支持 | Windows 7/10、LabVIEW Real-Time、Linux RT |
| 工作温度 | 0°C ~ +55°C |
| 尺寸 / 重量 | 3U（19 英寸机架）/ 约 1.32kg |
产品深度介绍

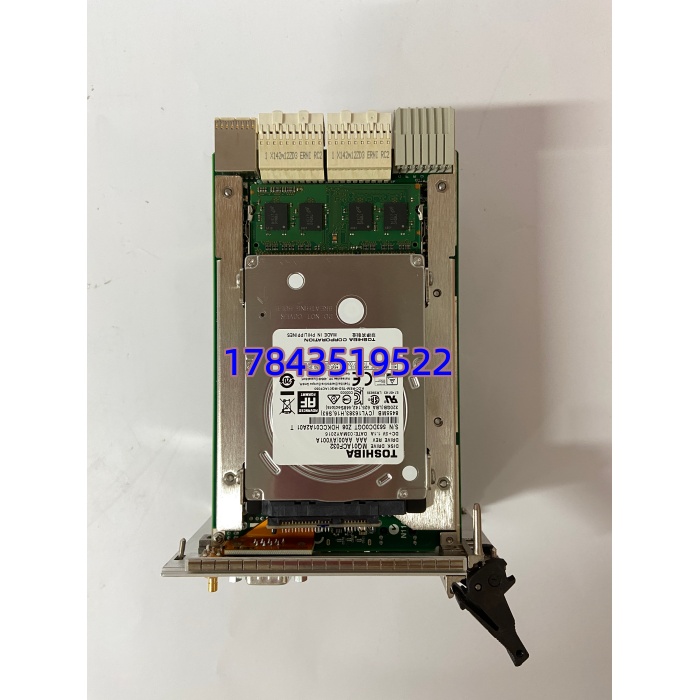

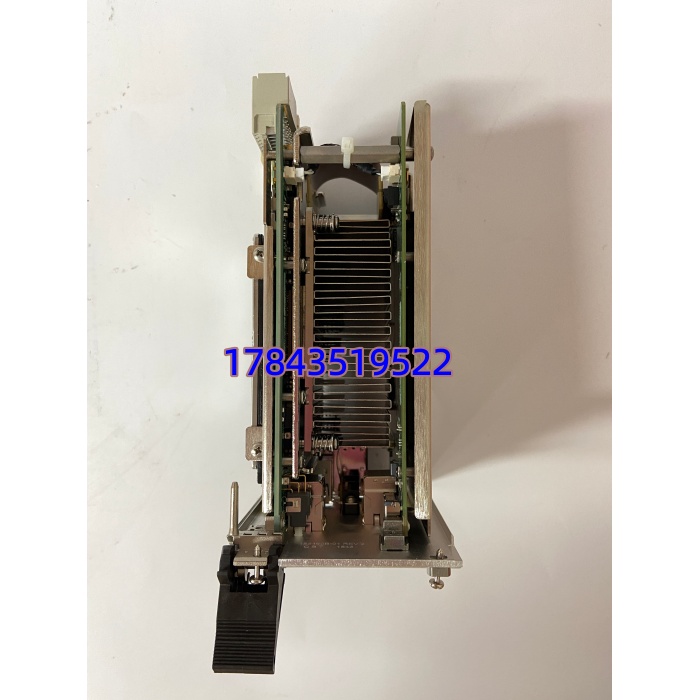

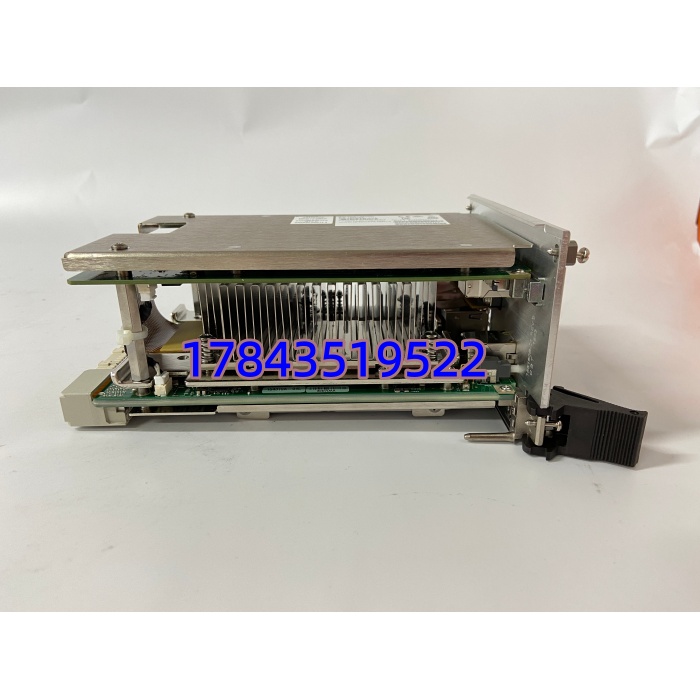

NI PXIE-8840QC 是 3U 规格的 PXIe 嵌入式控制器，为 PXIe 测试平台提供核心计算能力。搭载 i7 四核处理器，配合双千兆网口与高速 I/O，可并行处理多模块数据采集与实时控制任务。
占用 1 个系统槽、兼容 3 个 PXIe 扩展槽，支持 LabVIEW 无缝集成，适合构建自动化测试、工业控制与仿真系统。
应用场景与行业案例
工程痛点
高端测试系统需强实时、高带宽、多模块同步；传统工控机体积大、同步精度差；PXIe 老控制器性能不足、升级成本高。
典型应用场景
- 航空航天 – 机载设备测试雷达、导航设备的高速数据采集与实时分析，宽温抗振，适配严苛环境。
- 汽车电子 – ECU/HIL 测试发动机控制器、自动驾驶模块的硬件在环测试，多 I/O 同步、低延迟。
- 半导体测试 – 芯片自动化测试晶圆 / 成品芯片功能测试，并行多工位数据处理，提升测试效率。
- 工业自动化 – 产线测控系统高速生产线数据采集、设备联动控制，适配多传感器与执行器。
- 科研实验室 – 精密仪器控制光谱仪、信号源等精密设备控制，实时数据处理与高精度同步。
真实案例
某汽车零部件厂 HIL 测试系统升级2025 年，江苏某零部件厂旧 PXIe 控制器性能不足，HIL 测试卡顿、同步误差大。问题：原控制器双核、带宽低，多模块并行时延迟超 20ms，影响测试精度。解决方案：采购 PXIE-8840QC，原位替换，重装驱动与 LabVIEW 程序。结果：延迟降至 2ms 内，同步精度提升 10 倍，测试效率提升 40%，无需改机柜与接线。工程师反馈：“PXIe 平台升级，这款控制器即插即用，性能一步到位。”
核心卖点与差异化
- 四核强算力：i7-5700EQ 四核，比双核控制器性能提升约 120%，复杂任务处理更快。
- 双千兆冗余：双网口支持链路聚合 / 冗余，带宽翻倍，避免单网口故障停机。
- 高同步精度：集成 SMB 触发与 PXIe 背板同步，多模块同步误差 < 1μs。
- 宽温抗振：0~55°C 稳定运行，SSD 配置下抗振动达 0.3g，适配工业 / 车载场景。
- 软件生态完善：原生支持 LabVIEW，驱动齐全，开发周期短，降低二次开发成本。
