描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整部件编码 | 188261H-11L，主型号 PXI-4462 |
| 总线规格 | 标准 3U PXI 背板，32 位 PXI 同步时钟 / 触发总线 |
| 模拟输入通道 | 4 路全差分独立同步采集，BNC 面板接口 |
| 模拟输出通道 | 2 路差分激励输出，SMB 同步触发接口 |
| ADC 分辨率 | 24 位 Δ-Σ 过采样模数转换器 |
| 单通道最高采样率 | 204.8 kS/s，全通道同步无分时 |
| 动态输入范围 | ±42.4V（-20dB 增益）~ ±1.41V（+30dB 增益）6 档软件增益 |
| 动态信噪比 | 113dBFS @102.4kS/s，THD ≤ -97dBc（20kHz 内） |
| IEPE 传感器激励 | 每通道独立可选 0mA/4mA/10mA 恒流源，24V 兼容压电探头 |
| 信号耦合 | 软件独立 AC（3.4Hz 高通）/DC 耦合切换 |
| 抗混叠滤波 | 硬件固定模拟低通，随采样率自动匹配截止频率 |
| 同步机制 | PXI 星型触发总线，多卡 / 多机箱微秒级相位同步 |
| 板载校准 | 内置 5.000V 高精度参考源，支持软件自校准 |
| 机箱供电 | PXI 背板 + 5V 统一供电，单卡功耗约 12W |
| 工作温区 | 0 ℃ ~ +55 ℃，标准实验室 / 工业控制柜工况 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 防护工艺 | PCB 全板防潮防腐敷形涂层，BNC 接口镀金防氧化，金属屏蔽壳体抑制射频干扰 |
| 整机重量 | 约 0.48kg |
| 合规认证 | CE、UL、cUL，IEC61000 工业 EMC，航空汽车测试标准兼容 |

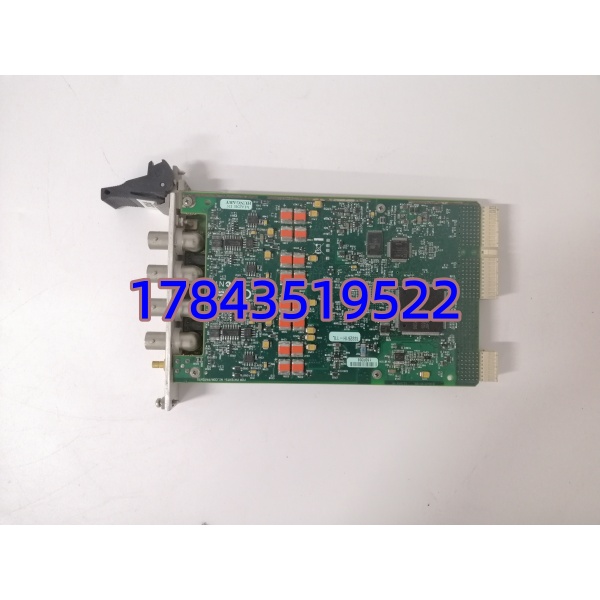

PXI-4462 188261H-11L
产品深度介绍
PXI-4462（188261H-11L）是 NI 专为振动、声学、噪声测试开发的专用 DSA 动态信号采集卡，作为整套 NVH、模态分析试验系统的前端采集核心，直插标准 3U PXI 测试机箱使用。4 路输入通道完全独立差分隔离，每一路可单独开启 IEPE 恒流供电，直接驱动压电加速度计、预极化测量麦克风，无需外置信号调理器；24 位高分辨率 ADC 搭配最高 204.8kS/s 同步采样，可完整捕捉冲击、共振、高频噪声细微信号，113dB 超大动态范围兼顾微小振动与大幅冲击信号测量。面板集成 2 路模拟输出通道，可输出正弦扫频、白噪声激励信号，实现设备激励 – 响应闭环模态试验；SMB 同步触发接口可串联多块 PXI-4462 或多台远程 PXI 机箱，整套数十至上百通道保持相位同步，满足整车 NVH、飞机机身噪声阵列测试需求NI。配套 LabVIEW 振动声学工具包，一键完成 FFT 频谱、倍频程、阶次分析、响度计算等专业声学指标；硬件时序、IEPE 激励电路、PXI 同步协议仅 188261H-11L 标准工业版独有，其他尾号批次校准参数、温漂补偿曲线存在差异，混用会导致幅值相位测量偏差。

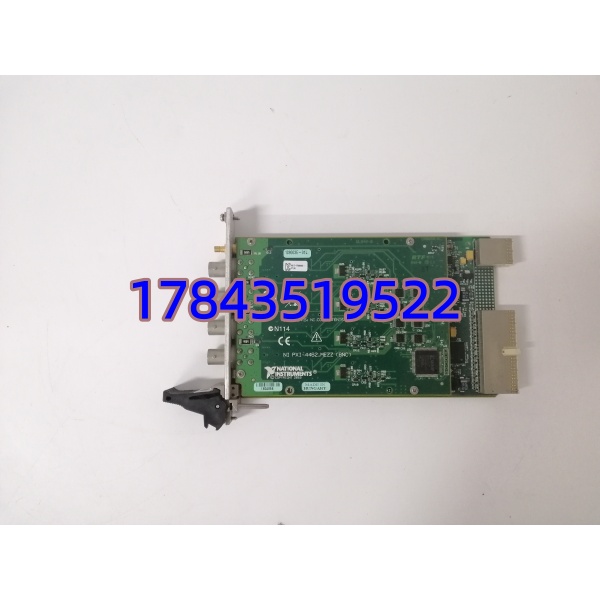

PXI-4462 188261H-11L
应用场景与行业案例
工程痛点
汽车、航空、重工大量 NVH 振动试验台长期连续运行，PXI-4462（188261H-11L）长期机柜粉尘、变频器电磁干扰、温度波动工况工作，内部 ADC、IEPE 激励芯片老化，出现采样噪声抬升、通道幅值漂移、同步相位偏移，试验频谱失真，产品声学指标判定失效，试验台只能降速少通道测试。NI 海外原厂订货周期长达 3~4 个月，长期低效试验造成研发周期延误，现货采集卡可快速恢复全通道高精度同步采集能力。
典型应用场景
- 汽车整车零部件 NVH 试验室车身、座椅、变速箱、风机噪声振动采集，阶次分析、响度评价、异响故障定位，多卡同步完成整车数十测点阵列测试。
- 航空航天飞行器噪声试验机身、发动机、客舱麦克风阵列采集，低频共振、气动噪声频谱分析，多机箱光纤远程同步采集（最远 200 米）。
- 重型机械设备状态在线监测风机、轧机、压缩机轴承加速度振动采集，频谱预警裂纹、磨损故障，长期 24 小时连续在线监测。
- 材料结构模态与声发射检测金属板材、复合材料冲击响应扫频试验，声发射探头捕捉微小裂纹弹性波信号，无损结构健康检测。
真实案例
华东某车企整车 NVH 试验室 PXI-4462（188261H-11L）单通道 IEPE 激励老化，麦克风采集噪声基底大幅抬高，车内异响频谱识别失真，整车声学标定试验无法正常开展。联系 NI 原厂订货周期 4 个月，新车研发进度严重滞后。采购我方全新 188261H-11L 现货，24 小时送达测试机箱，1 小时完成板卡插拔、LabVIEW 通道校准、多卡同步校验，4 通道幅值、相位恢复原厂测量精度，整车 NVH 标定试验恢复全速正常开展。
核心卖点与差异化
- 完整部件号 188261H-11L，IEPE 激励时序、24 位 ADC 采样曲线、PXI 同步触发逻辑与原厂原配完全一致，更换无需重新编写 LabVIEW 测试程序、全通道重新标定
- 4 输入 + 2 输出一体化设计，自带激励源可直接搭建闭环模态试验，无需额外信号发生器，降低试验台硬件成本
- 每通道独立软件可控 IEPE 恒流，普通通用采集卡无内置压电调理，必须外加隔离放大器，布线复杂且引入额外噪声
- 硬件自动匹配抗混叠滤波，204.8kS/s 全通道同步采样，多机箱微秒级相位同步，满足整车、飞机大规模阵列声学测试
- 入库完成多卡同步、IEPE 传感器满载频谱仿真测试，可同步提供通电测试视频、纸质质检报告给到汽车、航空试验工程师核验
- 全新原装原厂库存，支持 NI 官方部件溯源，统一 12 个月质保；拆机二手件仅 3 个月质保，研发标定关键试验台优先选用全新件
- 现货当日出库，规避原厂 3~4 个月漫长进口周期，大幅缩短声学振动试验台低精度、少通道测试窗口
