描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 通讯标准 | IEEE 488.1、HS488 |
| 数据速率 | 标准：1.1MB/s；HS488：2.8MB/s |
| 最大传输距离 | 2 公里（T8 光纤） |
| 最大设备数 | 28 台（标准 GPIB 仅 15 台） |
| 接口类型 | GPIB（DB25）、ST 光纤口 |
| 电源 | +5VDC，500mA |
| 工作温度 | 0°C ~ 55°C |
| 存储温度 | -20°C ~ 70°C |
| 尺寸 | 212×44×160mm |
| 重量 | 0.25kg |
| 认证 | CE、FCC 工业合规 |
产品深度介绍

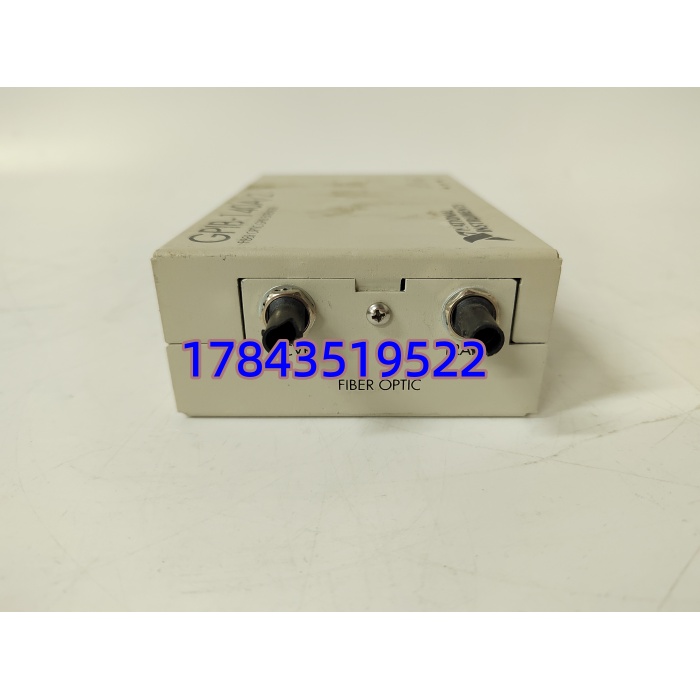

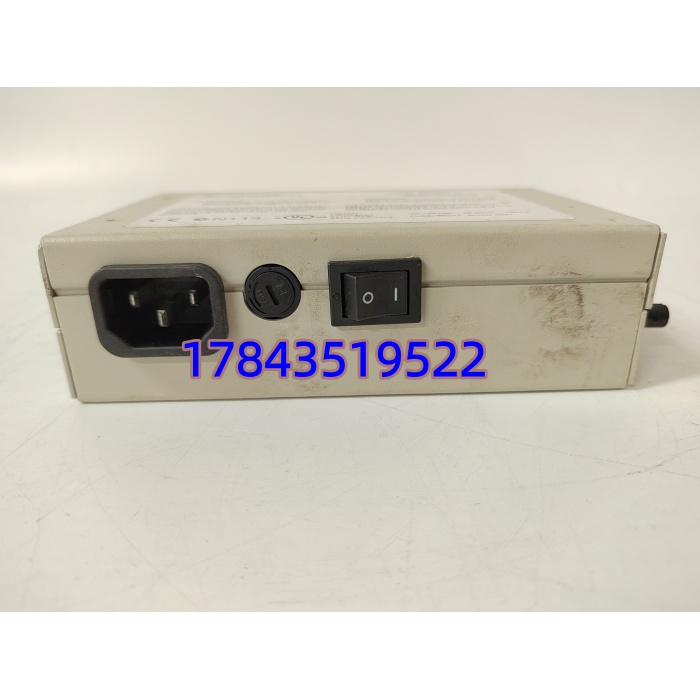

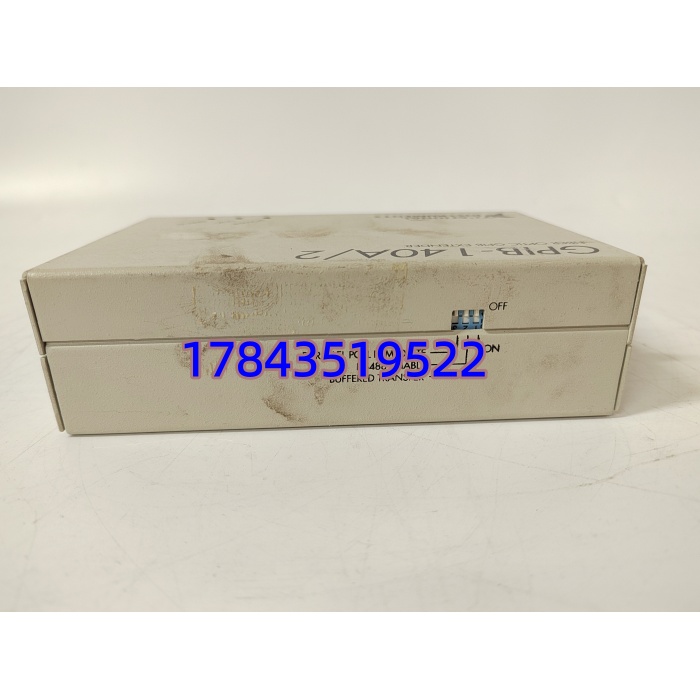

NI GPIB-140A/2 是美国 NI 公司推出的光纤 GPIB 总线扩展器，用于解决传统 GPIB 电缆距离短、抗干扰差的问题。产品采用金属外壳，适配工业测试与测量场景。
它通过光纤将 GPIB 通讯距离从 20 米延长至 2 公里，支持菊花链连接，设备数量从 15 台扩展到 28 台。兼容 IEEE 488.1 与 HS488 协议，无需修改现有软件，直接适配示波器、信号源等仪器。
应用场景与行业案例
工程痛点
传统 GPIB 电缆仅 20 米，长距离信号衰减严重，电磁干扰易导致数据丢包；标准总线最多连 15 台设备，大型测试系统扩展受限。
典型应用场景
- 电子制造测试产线多工位仪器（示波器、电源）集中控制，光纤抗干扰，2 公里覆盖车间区域。
- 科研实验室大型设备（如频谱仪、矢量网络分析仪）分散布置，长距离稳定通讯，减少布线难度。
- 航空航天测试恶劣电磁环境下的仪器控制，光纤隔离干扰，保障测试数据准确。
- 工业自动化测量生产线数据采集与仪器控制，扩展设备数量，适配多节点测试系统。
真实案例
2025 年，华东某电子厂测试车间需连接 22 台仪器，原 GPIB 电缆长度不足且干扰严重，频繁出现数据错误。更换 GPIB-140A/2 后，光纤传输稳定，2 公里距离覆盖全车间，设备扩展至 28 台，数据传输无丢包，测试效率提升 40%，维护工作量减少 60%。
核心卖点与差异化
- 2 公里光纤传输：远超标准 GPIB 20 米限制，适配长距离场景。
- 28 台设备扩展：比标准多 13 台，满足大型测试系统需求。
- HS488 高速传输：速率达 2.8MB/s，比标准快 2.5 倍。
- 光电隔离抗干扰：光纤传输隔绝电磁干扰，适合工业强干扰环境。
- 即插即用兼容：无需修改软件，适配现有 NI-488.2 驱动与 LabVIEW。
