描述
产品详情

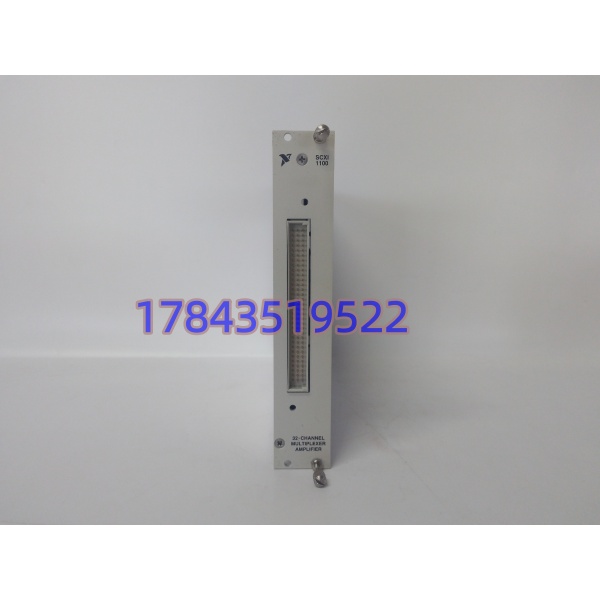

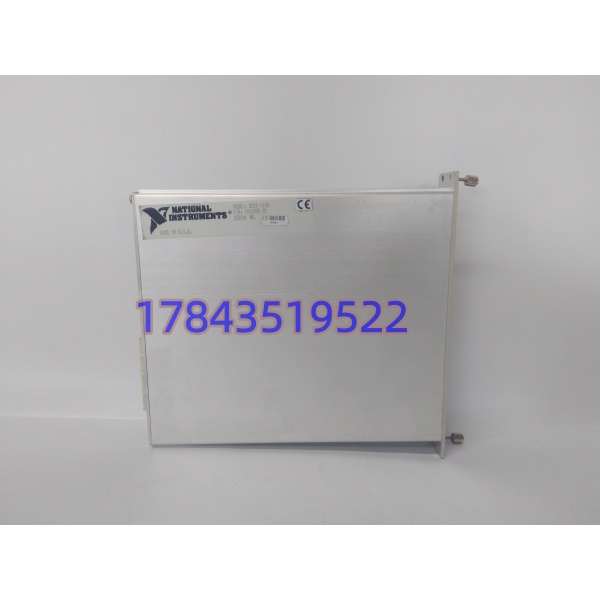

・型号：SCXI-1100
・品牌：National Instruments（NI）
・系列：SCXI Signal Conditioning eXtensions for Instrumentation
规格参数
- 通道配置：32 通道差分模拟输入，可组态为 16 通道单端模式
- 可编程增益档位：1、2、5、10、20、50、100、200、500、1000
- 信号输入量程：±10mV ~ ±10V
- 滤波配置：板载 4Hz 低通滤波器，支持硬件跳线旁路
- 输入阻抗：＞10 GΩ

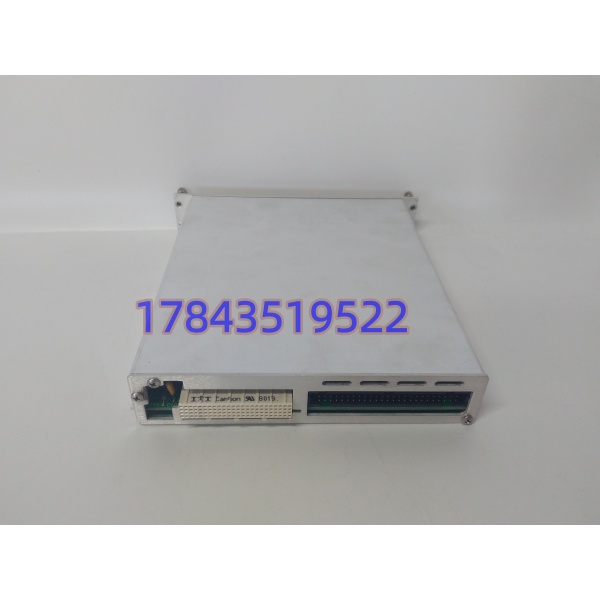

- 前端连接器：96 针 DIN C 公头
- 后端总线：50 针排线接口，接入 SCXI 机箱背板
- 适配机箱：SCXI-1000、SCXI-1001 等标准 SCXI 机架
- 兼容 DAQ 硬件：E 系列、MIO 系列 PCI DAQ 采集板
- 配套端子座：SCXI-1300、SCXI-1303 等接线端子模块
- 工作温度：0℃～+50℃
- 存储温度：-40℃～+85℃
- 生命周期状态：原厂正式停产，无全新原厂订单
- 配套开发软件：LabVIEW、LabWindows/CVI、传统 NI-DAQ 驱动
- 参考依据：NI 原厂 SCXI-1100 官方用户手册
产品介绍
（随机切入策略：A 场景痛点） 很多材料测试、热工试验平台搭建年代较早，整套采集系统依托 SCXI 架构搭建，一旦 SCXI-1100 故障，上百个温度、压力测点同步失效，试验进程只能中断。严格来说，模块内部仅共用单路可编程放大器，通道轮询扫描模式不适合高速瞬态信号捕捉，高频动态测量场景不推荐选用。 大量高校实验室、工业可靠性测试台仍保留这套老旧采集架构。完整升级至 CompactDAQ 或 PXI 平台需要重新编写采集程序、更换全部接线端子，项目成本与调试周期居高不下。储备经过通道校验的备用模块，能够维持现有试验系统持续运转，延后整套测试平台改造计划。
应用场景与库存策略
信号调理模块故障会直接造成所有测点数据中断，科研试验、耐久测试往往无法临时停机。原厂早已停止生产，海外寻货周期普遍 60 天以上；流通拆机模块容易出现通道漏电、增益漂移，仅外观检查无法识别测量精度缺陷。
- 高校热工、材料力学试验台：多点温度与应力采集，建议常备 1 块缓冲备件。
- 汽车零部件耐久测试实验室：多通道压力、电压监测，优先采用供应商寄存备件模式。
- 工业设备振动与温升监测平台：同厂区多套试验设备，可以集中共享 1～2 块经过校准的模块。
- 小型第三方检测机构非长期连续试验：按需寻货，无需长期囤货。
某汽车零部件实验室一台老化 SCXI 采集系统，SCXI-1100 出现部分通道读数漂移，多条耐久试验被迫暂停。库房无备用模块，国内现货紧缺，试验停滞 21 天。故障处置完成后，采购入库一块完成全通道增益校验的备件，同时规划分阶段迁移至新一代 DAQ 平台。
