描述
产品深度介绍

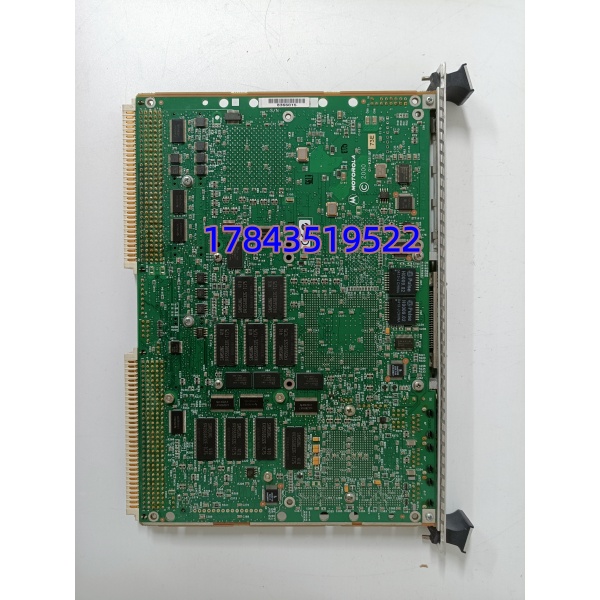

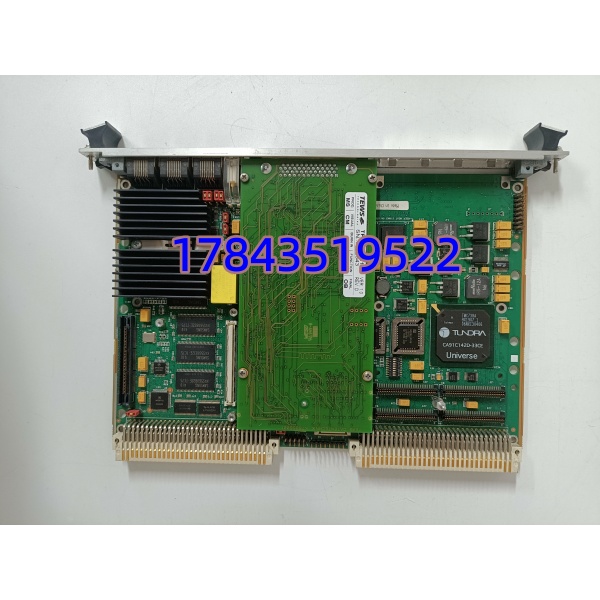

MVME5100 是摩托罗拉 PowerPlus II 架构旗舰级 6U VME 单板计算机，面向工业轮机控制、航空军工测控、医疗影像、轨道交通等关键任务场景开发，是大量老旧 VME 架构系统的核心运算主板。板载 MPC750（450MHz G3）或 MPC7410（400/500MHz G4）PowerPC 处理器，搭配硬件 ECC 纠错内存，可规避工业现场电磁干扰引发的数据运算错误；搭载两组独立 64 位 PMC 扩展槽，可按需加装现场总线、图形采集、IPMC 平台管理子卡，单槽位实现灵活功能扩容。兼容 VME64x 高速 2eSST 传输协议，可作为 VME 总线主控制器或从站；板载 17MB 冗余闪存、带电池备份 NVRAM 实时时钟，断电后系统配置、运行参数长期保存；出厂预装 MOTLoad/PPCBug 固件，原生支持 VxWorks、嵌入式 Linux 主流实时操作系统，适配 GE Mark VI 燃机控制等成套设备底层运算平台。整机金属屏蔽散热结构，商业款 0~55℃、宽温款 – 20~71℃稳定运行，平均无故障时长超 10 万小时，适配电厂、野外测控等复杂工况。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整型号 | MVME5100（MVME51005E-0161 标准面板 / 0163 工业面板） |
| 处理器选型 | MPC750 450MHz / MPC7410 400/500MHz PowerPC |
| 缓存配置 | L1 32KB 指令 + 32KB 数据，L2 缓存 1MB/2MB |
| 系统内存 | 板载 512MB ECC SDRAM，可扩展至 1GB |
| 存储介质 | 17MB 双备份 Flash、32KB 电池备份 NVRAM |
| 系统总线 | VME64x Rev D，支持 2eSST 高速突发传输，主 / 从双模式 |
| 扩展插槽 | 两路 64 位标准 PMC 子卡插槽，支持前后置 I/O |

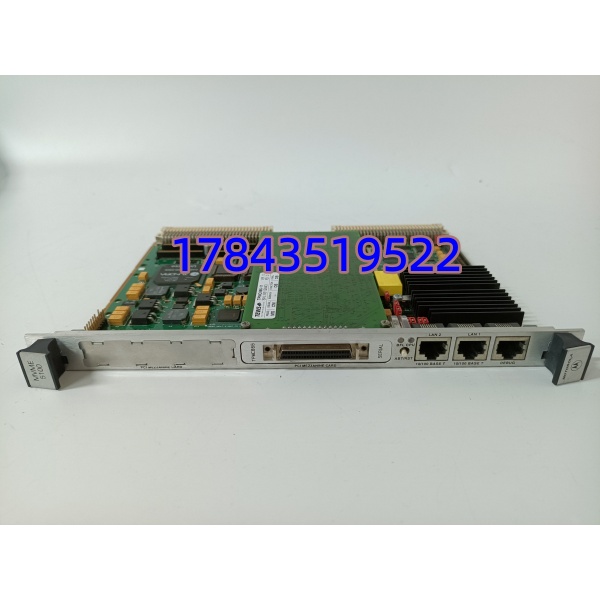

| 前置接口 | 双路 10/100M 以太网、两路 RS232/422 串口、调试指示灯 |
| 系统管理 | 可选 IPMC761 PMC 卡，支持 IPMI 整机电压、温度、风扇监控 |
| 供电需求 | 背板 + 5VDC 6A、+12VDC 辅助供电，整机功耗约 30W |
| 工作温区 | 商用 0 ℃ ~ +55 ℃；宽温版 – 20 ℃ ~ +71 ℃ |
| 机械规格 | 标准 6U VME 尺寸 216mm×160mm×32mm，支持 VME 机架热插拔 |
| 防护认证 | CE、UL、CSA 工业 EMC 认证，IP20 机柜内安装 |
| 固件系统 | MOTLoad / PPCBug 内置诊断、启动、硬件自检程序 |
质量检测
1. 入库验收检测来源追溯核验：核对原厂防静电袋序列号、PCB 丝印 MVME5100 完整型号，支持 Emerson 官方序列号溯源查询外观全检：金属散热罩无磕碰变形、PCB 无腐蚀焊补、VME 金手指无插拔磨损、PMC 插槽无弹片变形附件核对：原厂密封防静电袋、型号标识标签、出厂检测单据完整齐全
2. 上机功能实测（标准 6U VME 测试机架 + 配套 PMC 子卡）
- 通电固件自检：运行指示灯稳定常亮，MOTLoad 无硬件报错代码
- 内存全容量遍历测试，ECC 纠错功能正常触发，无校验失败告警
- 双路以太网 72 小时连续报文收发，无丢包、无链路自动断开
- 双 PMC 插槽全功能验证，分别挂载通讯、IPMC 管理子卡均可正常识别
- VME64x 总线主从模式切换测试，挂载多块 I/O 卡实时数据交互稳定
- 24 小时满载老化运行，记录主板温升、整机功耗，留存完整测试视频与纸质报告，可同步发给客户核验
3. 电气参数检测500V 摇表绝缘电阻测试，电源背板接口对地绝缘＞10 MΩ5VDC 供电波动冲击测试，验证过流、反接硬件保护电路NVRAM 备份电池电压检测，确保断电后配置存储时长达标
4. 固件与配置核验读取主板出厂 MOTLoad 固件版本，匹配 VxWorks 各系统版本兼容性；完整记录 PMC 插槽定义、VME 主从模式拨码存档，避免交付配置混淆。
5. 终检封装质检人员签字确认合格，独立真空防静电袋密封，加厚气泡膜 + 硬纸箱防护，粘贴 QC 合格标签标注检测日期、机身序列号。
