Motorola PMC422FP | 燃机测控系统后置串行通讯 PMC 备件 多波特率自适应

描述

产品深度介绍

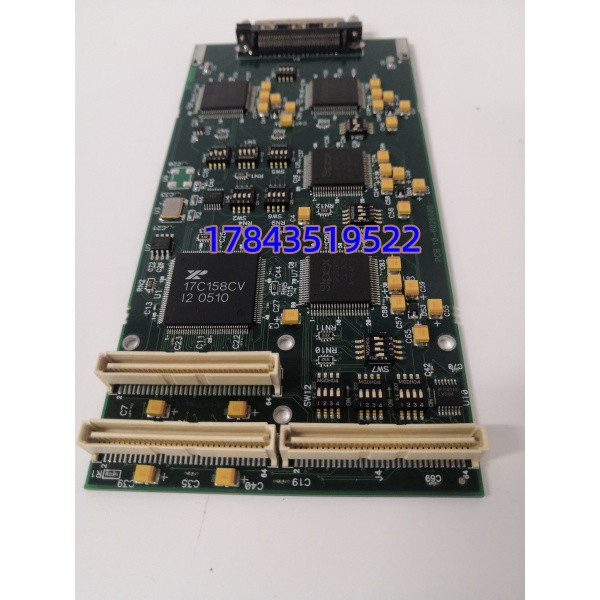

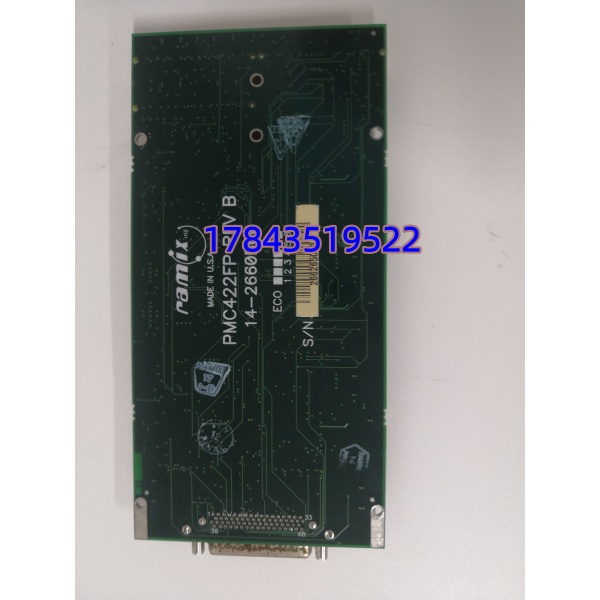

PMC422FP 是摩托罗拉专为 MVME5100 等 6U VME PowerPC 单板机开发的纯后置 8 通道串口 PMC 夹层子卡，FP 后缀代表全部串口信号经由 VME 背板 P2 通道后置引出，机柜布线规整，适配电厂燃机、军工测控、轨道交通等无前置操作空间的密闭控制柜场景。板卡搭载八通道独立 16C550 兼容 UART 芯片，每路串口配备独立 64 字节收发 FIFO 缓存，降低主控 CPU 中断占用；硬件固定为差分 RS422 信号标准，不可切换 RS232/RS485，天生具备强共模抗干扰能力，适合远距离现场仪表、编码器、第三方 PLC 多点串行通讯采集。完全兼容 32 位 33MHz PMC PCI 总线，可直接插入 MVME5100 双 PMC 扩展槽，整机仅占用单块 VME 槽位；配套 PIM422 后置转接底板后可引出完整 8 路串口，出厂适配 VxWorks 实时操作系统，是老旧 Mark VI 燃机控制系统扩容多串口点位的标准替换备件。整机低功耗设计，满载功耗仅 3W，工业 0~+60℃稳定运行，出厂 PCB 喷涂防潮敷形涂层，适配电厂粉尘、温变工况。

关键技术规格

常见问题解答

Q1：PMC422FP 和普通 PMC422 有什么核心区别，可以直接互换吗？A：不能直接互换。PMC422 带前面板 RJ45 接口，支持 RS232/422/485 切换；PMC422FP 为纯后置 I/O 版本，无前面板接口、固定仅 RS422 差分信号，背板 P2 引脚定义不同，混用会出现串口完全失联，老旧系统维护必须同型号 FP 版本替换。

Q2：单块 PMC422FP 必须搭配 PIM422 转接底板使用吗？A：必须配套。FP 版本所有串口信号仅从 VME 背板 P2 引出，无前置输出端子，缺少 PIM422 转接底板无法引出任何串口线缆，无法对接现场仪表设备。

Q3：这款子卡支持 RS485 半双工总线仪表吗？A：硬件仅固定输出全双工 RS422 差分信号，无 485 方向控制驱动电路，不能直接挂载多节点 RS485 总线；如需接入多站点 Modbus 总线，必须外加外置 RS422 转 485 隔离转换器。

Q4：全新现货库存与原厂订货硬件有无差异，质保多久？A：原厂 UART 芯片、隔离电路、PCB 布线标准完全统一，现货为渠道全新闲置库存，从未插入 VME 机架运行，机身序列号可向 Abaco 官方溯源核验；原厂订货周期超 4 个月，现货可当日出库。本店全新原装统一提供 12 个月质保，拆机二手件仅 3 个月质保，电厂燃机连续测控系统优先选用全新件规避停机风险。

Q5：MVME5100 两块 PMC 插槽可以同时安装两片 PMC422FP 吗？A：硬件支持双卡槽同时安装，单台主控最多扩展 16 路 RS422 串口；安装时需分别调整两块子卡板 ID 拨码，避免硬件地址冲突，冲突会造成其中一块子卡系统无法识别。

Q6：串口采集数值频繁跳变是什么诱因？A：现场三类高频故障：①未使用双层屏蔽专用串口线缆，与高压动力电缆同槽布线引入电磁干扰；②屏蔽层两端同时接地形成电势环流，差分信号失真；③仪表供电电源纹波超标。更换屏蔽线缆、单端接地后波动基本消除。
