关键技术规格
- 外形规格：标准单宽 PMC 板卡（IEEE P1386.1）
- 适配主板：MVME5100、MVME5500、MVME6100 等 SBC
- 总线接口：32 位 PCI 总线，通过 PMC P11-P15 连接器对接
- 核心芯片：集成 PCI/ISA 桥接器、Super I/O 控制器
- 存储接口：1 个 Ultra-Wide SCSI 端口
- 串口配置：2 路异步串口 + 2 路同步 / 异步串口
- 并口：1 个标准并行端口
- 供电需求：+5V、+3.3V（由 PMC 接口供电）
- 工作温度：-40℃至 + 85℃
- 尺寸（高 × 宽 × 深）：40.64×195.58×390.12 mm
- 兼容性：兼容 MVME761/MVME712M 过渡板，适配老款 MVME2600/2700 系列
产品深度介绍

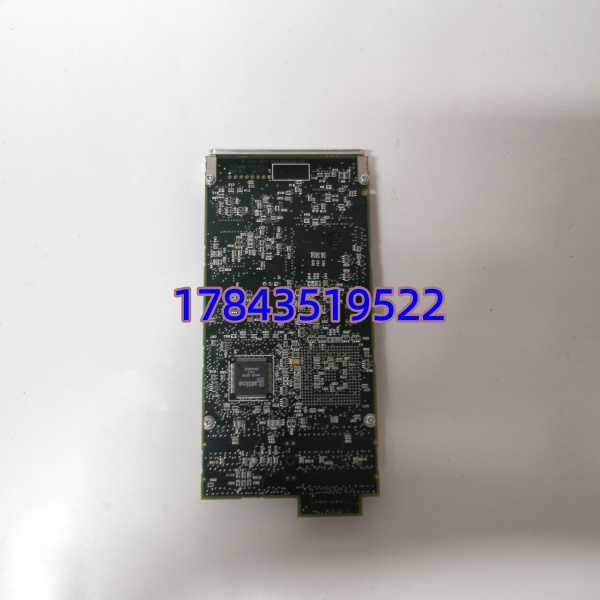

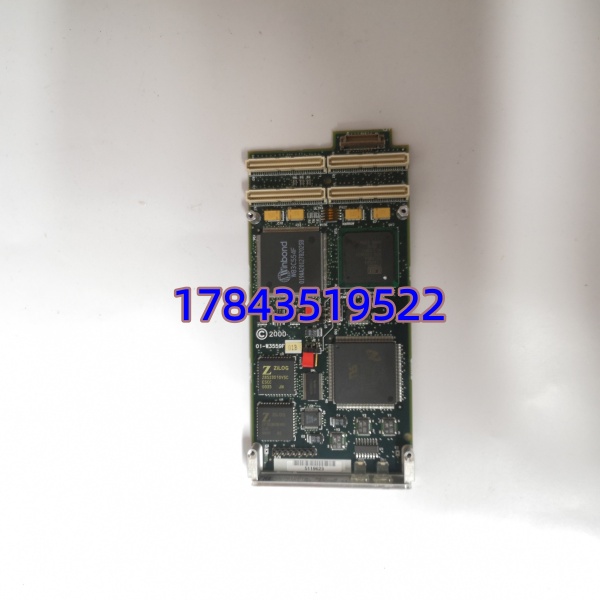

IPMC761 是 Motorola（现 Emerson）推出的 PMC 规格多功能 I/O 扩展模块，专为 MVME 系列嵌入式单板计算机（SBC）设计，核心作用是扩展主板接口并兼容传统工业 I/O 架构。模块集成 PCI/ISA 桥接芯片，可将 PCI 总线信号转换为 ISA 总线，适配 legacy 设备；同时搭载 Super I/O 控制器，整合 SCSI、串口、并口等多类接口，无需额外扩展卡即可满足复杂外设连接需求。
作为 MVME 系统的核心扩展配件，IPMC761 支持热插拔，安装于 PMC 插槽后可直接识别，无需额外驱动配置。其宽温工作设计与工业级抗干扰能力，可适应恶劣工况；同时保留原有系统的 PMC 扩展槽与内存插槽，不影响其他功能模块加装，兼顾兼容性与扩展性。
应用场景与行业案例
工业嵌入式系统运维常遇老款 MVME 主板接口不足、legacy 外设无法适配的问题，直接更换主板成本高、程序需重写；而 IPMC761 可直接扩展接口，完美兼容老款设备，大幅降低改造成本。
- 工业自动化控制：MVME5100 为主控的生产线，扩展串口连接 PLC、HMI，SCSI 接口连接工业硬盘，实现数据存储与设备联动。
- 轨道交通车载控制：列车嵌入式主控单元，扩展多串口连接传感器、通信模块，宽温设计适配车载复杂温度环境。
- 航空航天嵌入式系统：机载设备控制主板，通过 SCSI 接口连接存储设备，串口对接测控模块，满足高可靠性、高稳定性需求。
- 老旧设备改造升级：工厂老款 MVME2700 系统，加装 IPMC761 扩展接口，无需更换主板即可适配新外设，延长设备使用寿命。
某汽车零部件工厂的生产线主控采用 MVME5100 单板计算机，原有接口仅 2 路串口，无法满足新增 3 台 PLC 与 1 台工业打印机的连接需求。更换 IPMC761 模块后，4 路串口 + 1 路并口直接覆盖所有外设连接，无需修改原有控制程序，设备调试周期缩短至 1 天，生产线快速恢复满负荷运行。
核心卖点与差异化
- 原生适配 MVME 全系列主板，即插即用，无需额外配置。
- 接口集成度高，同时提供 SCSI、串口、并口，减少扩展卡数量。
- 宽温工业级设计，-40℃至 + 85℃稳定运行，适配恶劣工况。
- 兼容 legacy MVME761/MVME712M 过渡板，老设备改造首选。
- 标准 PMC 规格，热插拔支持，拆装便捷，降低运维难度。
