产品深度介绍

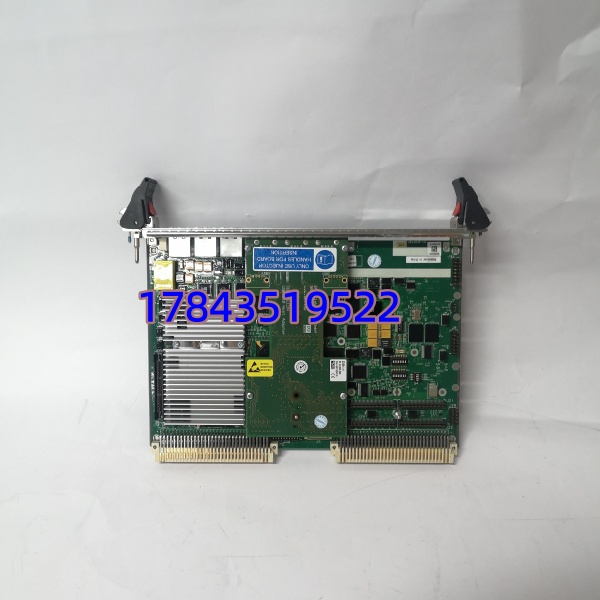

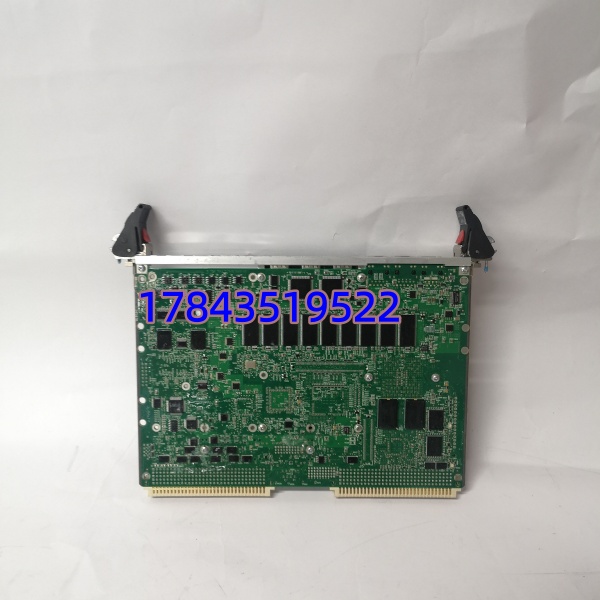

Motorola MVME6100 是基于 VME 总线架构的 6U 规格高性能单板计算机，搭载 MPC7457 PowerPC 处理器，专为工业自动化、航空航天、国防及医疗成像等关键任务场景设计。该模块采用 Tundra Tsi148 总线芯片，支持 2eSST 协议，VME 总线传输速率达 320MB/s，配合 128 位 AltiVec 协处理器，可高效处理向量运算与密集数据任务。板载 ECC 内存与宽温设计，能在 – 40°C 至 + 85°C 极端环境稳定运行，MTBF 超 250,000 小时，保障长期可靠工作。
关键技术规格
| 参数 | 规格 |
|---|---|
| 处理器 | MPC7457 PowerPC，主频 1.267GHz |
| 协处理器 | 128 位 AltiVec 并行处理单元 |
| 内存 | 最高 2GB DDR ECC SDRAM |
| 闪存 | 128MB 板载 Flash |
| VME 总线 | Tundra Tsi148，支持 2eSST，速率 320MB/s |
| 网络接口 | 双千兆以太网（10/100/1000Mbps） |
| 扩展插槽 | 2 个 PMC-X 插槽（33/66/100MHz） |
| 工作温度 | -40°C 至 +85°C |
| 尺寸 | 6U VME 标准（233.4×160×19.8mm） |
| 操作系统 | 支持 VxWorks、Linux |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知生产部门停机计划，确认系统处于安全状态
- 切断控制系统及 UPS 电源，等待 5 分钟释放电容余电工具准备
- 防静电手环、防静电垫
- PH1 十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照记录配置）备份工作
- 导出当前系统程序至 U 盘与云端
- 拍摄旧模块 DIP 开关、接线端子及机架布局照片
阶段二：拆卸旧模块（15 分钟）
- 移除模块前盖（卡扣式，轻按两侧取下）
- 逐根标记并断开接线，避免线缆混淆
- 按压模块底部导轨卡扣，垂直拔出模块
- 检查背板连接器针脚，用压缩空气清理灰尘
阶段三：安装新模块（15 分钟）
- 佩戴防静电手环，从防静电袋取出 MVME6100
- 核对型号无误后，复刻旧模块 DIP 开关配置
- 对准背板连接器垂直插入，听到 “咔哒” 声确认固定
- 按标签恢复接线，端子螺丝扭矩控制在 0.5N・m自检清单
- DIP 开关设置正确
- 所有线缆连接牢固
- 模块卡扣完全锁定
- 机架内无遗留工具
阶段四：上电测试（20 分钟）
上电前检查
- 确认接线无误，测量输入电压为 24V DC±10%
- 万用表检测无短路（+24V 与 GND 间电阻 > 10kΩ）上电步骤
- 仅给控制机架上电，观察指示灯状态
- 绿灯常亮（RUN）：正常启动
- 红灯闪烁（ERR）：对照手册排查故障
- 连接编程软件，扫描网络核对模块固件版本
- 下载备份程序，进入 RUN 模式
- 测试网口通讯、I/O 响应，模拟完整控制循环最终确认
- 系统稳定运行 30 分钟无报警
- 记录更换日期、人员及模块序列号至维护日志
