产品详情

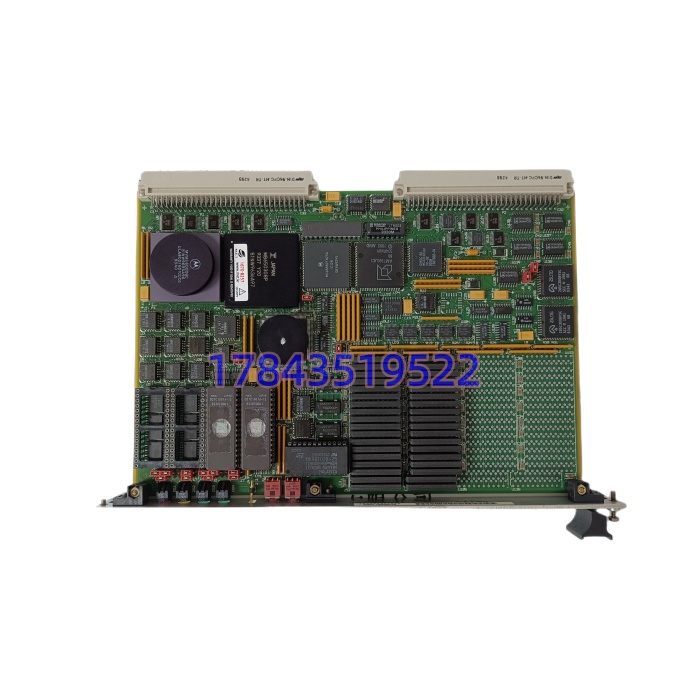

・型号：MVME147S（注意区分 MVME147SRF 衍生版本）・品牌：MOTOROLA（Abaco Systems 继承产品线）・系列：MVME147 VME 单板计算机
规格参数
- 硬件形态：6U VME 单槽插卡，前面板带状态 LED（SCON、DUAL、FAIL、STATUS）、复位 / 中止按键；P1+P2 VME 全背板接口。
- 主处理器：MC68030，典型主频 25MHz；集成 MMU 内存管理单元。
- 浮点协处理器：MC68882
- 内存：板载带奇偶校验 DRAM；4 个 ROM/PROM/EPROM 插槽；2K×8 电池备份 CMOS‑RAM；电池备份日历时钟（锂电池）。
- 板载接口：
- 4 路 RS‑232C 串行端口
- DMA 模式 SCSI 总线接口
- Centronics 并行打印口
- 板载以太网收发器（MVME147SRF 版本无以太网）
- 总线能力：VME 总线主控制器、中断控制器；支持 A32/D32、A24/D16 寻址模式；内置看门狗定时器、两路 16 位周期中断定时器。
- 工作环境：强制风冷 0‑55℃，最小风量 10CFM；存储‑40℃~+85℃；柜内 IP20。
- 供电：VME 背板 + 5V 供电，整机功耗约 25W。
- 原产地：美国
- 生命周期：该系列早已原厂停产，不再生产全新板卡；原厂仅提供极有限技术文档；市面流通拆机、翻新测试备件。
- 选型提示：MVME147S 与 MVME147SRF 不能直接互换，SRF 无奇偶校验、无以太网；固件 BootRom 版本必须匹配项目 BSP；锂电池为高损耗件；跳线设置决定 VME 是否充当系统控制器。
产品介绍
MVME147S 是 90 年代广泛使用的 68K 架构 VME 单板计算机，完整集成 CPU、浮点运算、串口、SCSI 存储接口、以太网、看门狗，可作为 VME 机箱的系统控制器，运行 VxWorks 实时系统，大量搭载在早期涡轮控制、大型传动、军工测试、通信老设备内部。
坦白讲，国内不少进口老机组、大型传动设备还在使用该板。整机换代要更换 VME 机箱、迁移嵌入式工程，重新编译 BSP、做整套功能测试，停机窗口极难协调。现场高频故障：板载锂电池耗尽，CMOS RAM 配置丢失；板上电解电容老化；VME 金手指氧化；BootRom 固件版本不匹配，设备无法正常启动；冷却风量不足引发随机死机重启。
应用场景与行业案例
痛点切入：该板是整套 VME 设备的核心运算主控板。一旦故障，整套设备直接停机；充当系统控制器时，故障会造成 VME 背板总线全部瘫痪，工艺直接中断。机柜散热不足、锂电池超期服役、背板金手指积灰、电源纹波过大是主要损坏诱因。
典型场景
- 电力工业：早期燃气轮机、汽轮机 VME 控制系统主控单元。
- 冶金行业：大型进口轧机、提升机老款 VME 传动控制系统。
- 通信与测试：早期通信设备、工业测试平台 VME 主控。
- 海工油气：部分老款进口压缩机、透平机组嵌入式控制。
真实案例：我现场遇到某钢厂老轧机传动，MVME147S 锂电池耗尽，CMOS 总线配置全部丢失，上电 FAIL 红灯常亮，整套传动无法启动。现场找不到同版本备件，调货 10 天才拿到经过机架测试的板卡。停机检修完成板卡更换，优先更换新备份锂电池，严格核对 VME 系统控制器跳线，烧录匹配 BootRom 固件，完成 VME 总线、SCSI、串口、看门狗全功能测试，传动系统恢复可用。维护班组将该型号纳入一级 MRO 备件清单，年度检修重点检查 VME 机箱风扇，定期核查 CPU 板电池状态。
