・型号：MVME-147A
・品牌：Motorola
・系列：MVME147 VME 嵌入式计算系列
规格参数
| 参数项 | 技术指标 |
|---|---|
| 主处理器 | MC68030 32 位 CPU，主频 16/25/33MHz 三档可选 |
| 浮点运算单元 | 板载 MC68882 硬件协处理器 |
| 板载 DRAM | 标配 4MB，可扩容至 8/16/32MB，支持奇偶校验 |
| 断电缓存 | 512KB 电池备份 SRAM，带实时时钟 RTC |
| 程序存储 | 4 路 EPROM/ROM 插槽，最大 3MB 固件空间 |
| VME 总线规格 | A32/D32 全 32 位寻址，支持系统控制器主 / 从模式 |
| 网络接口 | LANCE 10Base2/10Base5 同轴以太网 |
| 存储接口 | DMA 型 8 位 SCSI 总线，外接硬盘 / 磁带机 |
| 串行通道 | 4 路独立 EIA-232-D RS232 串口 |
| 外设端口 | Centronics 标准并行打印口 |
| 定时硬件 | 2 路 16 位定时器 + 硬件看门狗 |
| 外形规格 | 标准 6U Eurocard VME 板，233mm×160mm |
| 工作温度 | 0℃ ~ +60℃（工业机柜常规款） |
| 支持系统 | VxWorks、pSOS + 等老式实时操作系统 |
| 中断能力 | VME7 级中断处理、4 级总线仲裁请求 |
产品介绍

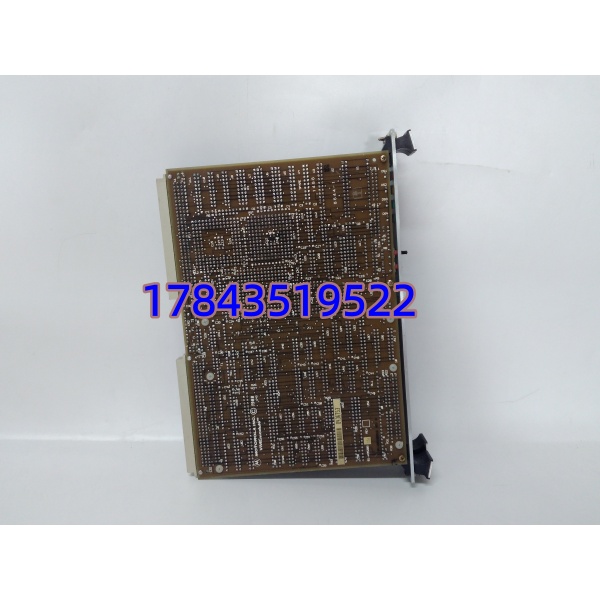

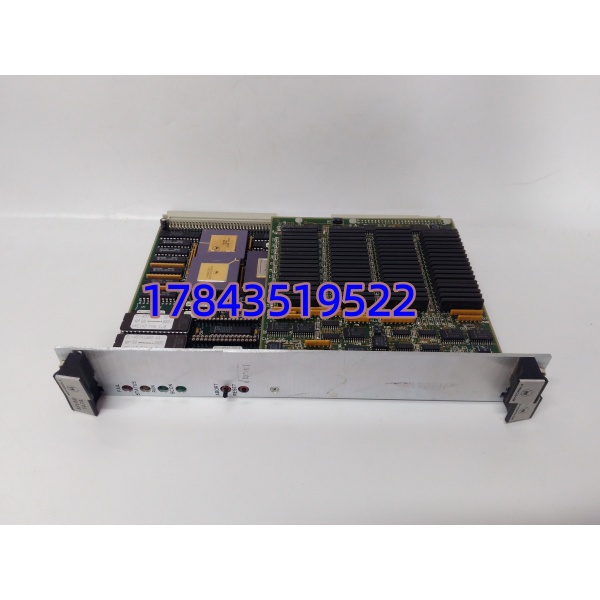

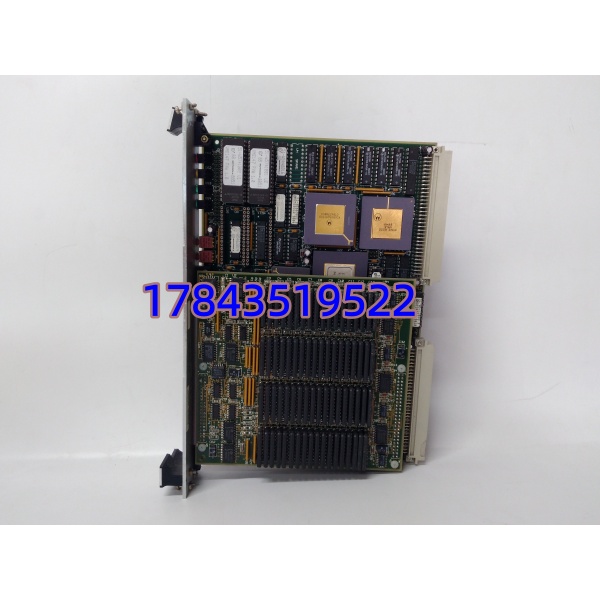

MVME-147A 是 90 年代量产的一体化 VME 主控单板，单卡集成 CPU、内存、网口、存储与多路串口，不用额外搭配通讯子卡就能搭建完整 VME 控制机架。板载 MMU 内存管理单元，多任务运行时隔离进程内存，降低程序互相干扰导致的死机概率，浮点协处理器专门适配流量、振动、机组调节类数学运算。 对比早期 MVME147 基础版，A 改版优化总线时序，提升高低温环境下 VME 背板通讯稳定性，扩充 EPROM 容量适配更大控制固件。市面同期 VME 板大多缺少集成 SCSI 存储通道，这款卡可本地存储工艺日志与故障记录，不用依赖上位机缓存数据。原厂早已停产，目前仅存量机组、核电、燃机老系统有备件替换需求。
应用场景与行业案例
痛点切入
老旧 VME 系统主控硬件老化后无原厂全新供货，整机改造更换整套机架、IO 卡成本极高；无集成浮点单元的老主控，机组防喘振、闭环调节运算周期拉长，容易出现工艺超调；单卡缺少本地存储，断电后工艺参数、故障记录全部清空，故障溯源无依据。
典型场景
- 火电燃机 Mark IV/Mark V 配套 VME 子系统：负责振动采集、转速调节、机组顺控逻辑运算。
- 核电辅控数据采集机架：长期连续运行，记录辐射、温度、压力测点历史数据。
- 轨道交通车载信号控制单元：多串口对接轨道传感器、就地操作面板。
- 油气长输压缩机撬：SCSI 本地存储喘振曲线、启停故障日志，离线可导出分析。
- 半导体老款晶圆检测设备：浮点运算处理图像采集与尺寸测算数据。
真实案例
某电厂一台服役 22 年的航改燃机配套 VME 机架，原配 MVME-147A 内存芯片衰减，每日随机触发看门狗重启，机组被迫降负荷巡检。采购拆机经过 48 小时老化测试的同型号备件，拆下旧板 EPROM 固件移植至新卡，无需重新编译、下装整套燃机控制程序，停机更换时长 35 分钟。替换后连续运行 11 个月未再出现主控重启，本地 SCSI 硬盘完整留存全部振动、负荷历史曲线，自控工程师不用再靠人工抄录参数排查波动根源。
