MOOG G122‑824‑002 | PI 伺服放大器模块

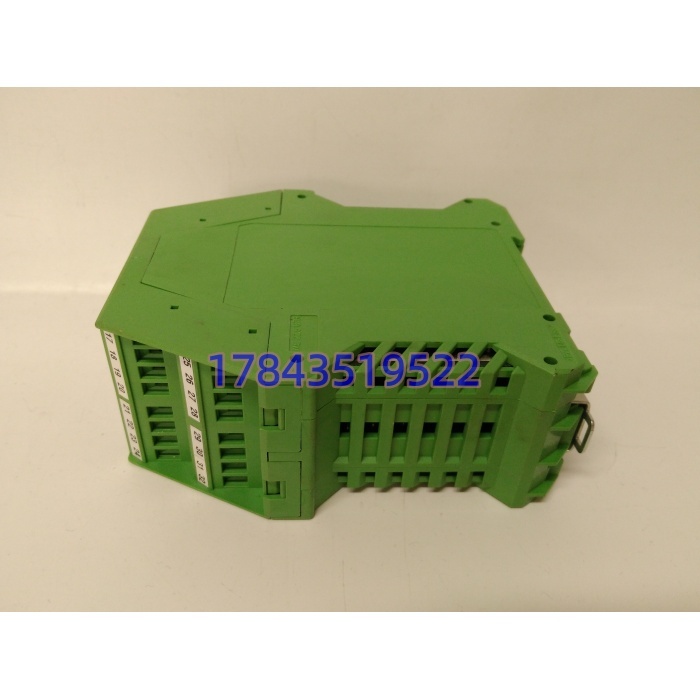

MOOG G122‑824‑002 | PI 伺服放大器模块 - 图片 2
MOOG G122‑824‑002 | PI 伺服放大器模块 - 图片 3

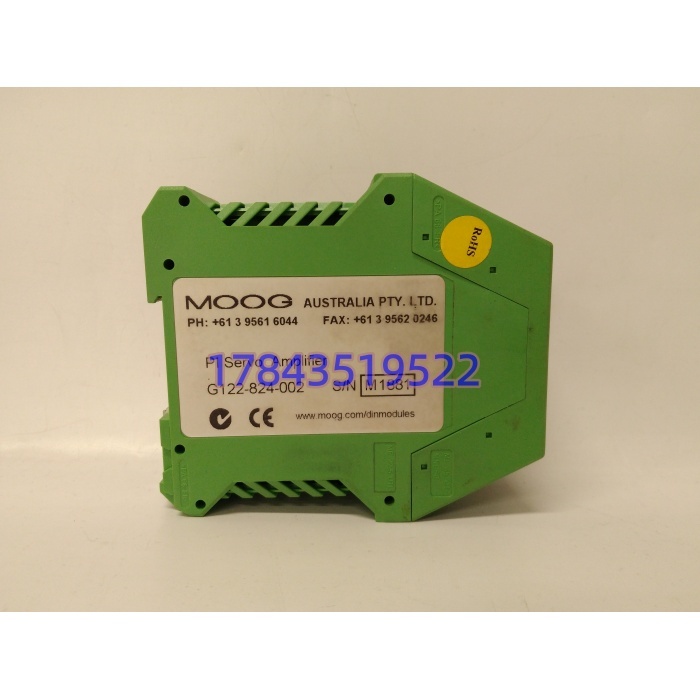

MOOG G122‑824‑002 | PI 伺服放大器模块 - 图片 4

MOOG G122‑824‑002 | PI 伺服放大器模块

原价为：¥7,654.00。当前价格为：¥4,565.00。

  • 型号：G122‑824‑002
  • 品牌：MOOG 穆格
  • 系列：G122 系列 PI 伺服放大器
  • 核心功能：DIN 导轨式模拟 PI 伺服放大器，接收上位控制信号与现场反馈信号，输出驱动电流控制电液伺服阀，完成位置、压力、流量闭环调节；为‑001 版本升级型号，增加 4‑20mA 第二路输入、步进调试按钮，散热性能优化。
  • 产品类型：DIN 导轨安装工业电子模块
  • 关键规格：支持 P/I/PI 控制模式；±10V/4‑20mA 信号；带增益、零点、抖动调节；原厂逐步缩减供货，市场以库存、拆机备件流通。
我要购买
分类：

描述

产品详情

・型号：G122‑824‑002・品牌：MOOG 穆格・系列：G122 PI ServoAmp 伺服放大器

规格参数

参数项目 参数详情
控制模式 比例 P、积分 I、比例积分 PI 可通过内部拨码选择
信号输入 2 路单端输入、1 路差分反馈输入；支持 ±10V、4‑20mA，拨码切换量程
输出形式 电流 / 电压输出，用于驱动 MOOG 及兼容型电液伺服阀

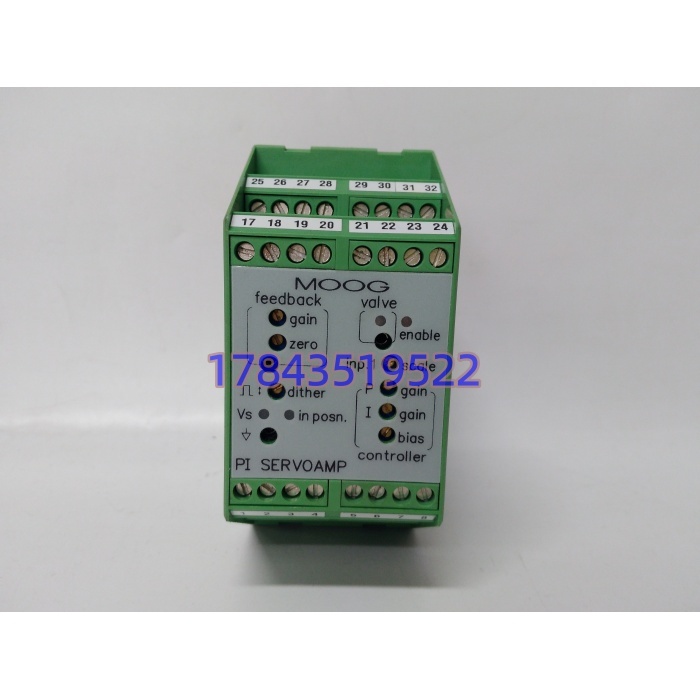

面板功能 LED 状态指示灯、测试测点、增益、零点、抖动调节电位器，步进调试按钮
辅助输出 反馈传感器激励输出、到位信号输出、使能控制输入
安装方式 标准 DIN 导轨卡扣安装
供电 外部直流供电，具体参数参考原厂手册
工作温度 0℃ ~ +60℃，控制柜内部使用
存储温度 -40℃ ~ +85℃
相对湿度 5‑95% RH，无凝露
防护等级 IP20，机柜内部使用
产品状态 原厂老款，新整机不再选用；流通为库存备件、拆机模块；向下兼容替代老版本 G122‑824‑001
配套约束 为模拟硬件模块，无内置程序；更换后必须重新整定增益、零点、抖动参数；不可直接混用其它品牌伺服放大器。
电磁兼容 CE 认证，适配电液工业现场工况，参数参考原厂手册

产品介绍

G122‑824‑002 是穆格 G122 系列 PI 伺服放大器，专门用于电液闭环系统，接收 PLC / 控制器给定指令，同时采集油缸、阀位反馈信号，经过比例积分运算输出驱动电流控制伺服阀阀芯动作，实现压力、位置闭环控制。该型号是‑001 的升级版本，第二路输入支持 4‑20mA，增加步进调试按键，改善发热问题。

坦白讲，这是纯模拟硬件，没有固件存储，很多现场维修只换模块不重新整定零点、增益、抖动，直接导致系统震荡、超调。外观相近但后缀版本不同不可直接照搬旧模块参数。现场故障多为浪涌打坏输入输出回路、电位器老化、端子氧化接触不良。备件上机必须重新做回路整定。



应用场景与行业案例

痛点切入：我在现场遇到过，液压闭环系统震荡抖动，伺服阀本体完好，排查发现伺服放大器电位器老化漂移。还有维修直接拿‑001 老版本替换‑002，接线硬件可以对上，但部分输入功能缺失，工艺达不到要求。

典型场景

  • 冶金 AGC 轧机液压系统：驱动穆格伺服阀，辊缝位置闭环控制。
  • 材料疲劳试验台：液压力值、位移闭环测试台架维保。
  • 大型液压机、注塑设备：存量电液伺服系统，放大器损坏更换。
  • 设备维修项目：伺服阀、油缸完好，仅驱动放大器故障的维修场景。

真实案例某钢厂液压试验台，系统运行出现持续震荡，伺服阀清洗检测无故障，外部给定信号正常。维修人员找来 G122‑824‑001 旧版本模块直接替换，DIN 导轨可正常安装，但第二路 4‑20mA 输入功能失效，闭环控制达不到工艺指标。更换 ‑824‑002 备件，紧固全部接线端子，重新整定零点、比例增益、积分参数，设置抖动参数，空载反复测试后投入带载，液压系统震荡消除，闭环运行稳定。后续维修档案备注，版本不可混用，更换后必须重新整定回路参数。
