产品深度介绍

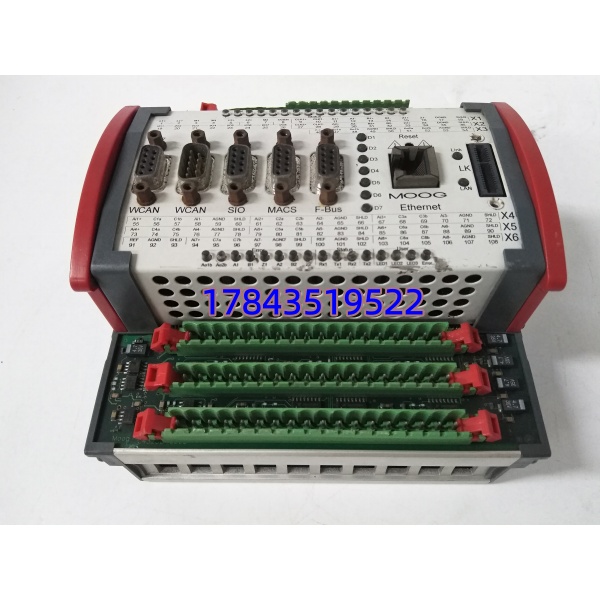

MOOG D136-001-007 是穆格 MSC I 系列专用双轴液压伺服控制器，专为高精度电液闭环场景开发，搭载 32 位 PowerPC 浮点处理器，最小闭环周期仅 100μs，可同时独立控制两路伺服作动器，支持位置、速度、力三种控制模式自由切换。模块内置小型 PLC 逻辑运算单元，搭配 16 位高精度模拟量通道，兼容 ±10V、4–20mA 工业传感器信号；集成 LVDT、增量 / SSI 编码器反馈接口，适配 D633、D661、D761 等主流穆格伺服阀。自带以太网、双 CAN、Profibus-DP 多种工业总线，可对接上位 PLC、工控机、SCADA 监控系统，广泛用于材料疲劳试验机、轧机 AGC 厚度控制、电厂 DEH、飞行仿真台等设备。老旧液压设备改造无需更换整套液压站，仅替换本控制器即可完成高精度闭环升级，大幅缩短停机调试时长。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | D136-001-007 |
| 处理器 | 40MHz 32 位 PowerPC，内置浮点运算单元 |
| 存储配置 | 4MB Flash（数据保存 10 年）+4MB RAM |
| 控制轴数 | 独立双轴伺服闭环 |
| 最小闭环周期 | 100 μs |
| 模拟输入 | 8 路 16 位，支持 ±10V/±10mA/4–20mA |
| 模拟输出 | 2 路 16 位 ±10V，伺服阀驱动指令输出 |
| 数字 I/O | 8 路可自定义输入 / 输出（24VDC） |
| 传感器接口 | 2 路，兼容增量编码器、SSI、LVDT |
| 通讯接口 | 以太网 10BaseT、双 CAN、Profibus-DP 从站、RS232 |
| 供电规格 | 24 VDC（允许区间 18–32 VDC） |
| 整机功耗 | ≤18 W |
| 安装方式 | 标准 DIN 导轨卡扣安装 |
| 工作温度 | 0 ℃ ~ +55 ℃ |
| 存储运输温度 | -20 ℃ ~ +70 ℃ |
| 外壳防护 | IP20（控制柜内使用） |
| 整机尺寸 | 160 mm × 170 mm × 85.5 mm |
| 整机重量 | 约 1.3 kg |
入库质检流程
1. 入库外观溯源核验
核对整机丝印完整型号、原厂序列号标签，查验散热壳体无磕碰、端子排完好；电路板无维修补焊痕迹、无氧化黄变；原厂防静电袋、出厂标识完整未拆封。使用 Fluke 115 万用表检测 24V 供电回路，排查短路缺陷。
2. 液压仿真测试台上机全功能拷机
搭建完整伺服阀 + 油缸仿真测试平台，双轴同步连续 72 小时力 / 位置闭环满载运行；全程记录 PWR/RUN/ERR 总线指示灯状态，模拟 4–20mA、LVDT、编码器多类信号输入，验证 PID 整定、多总线通讯稳定性，测试全程留存照片视频可按需发送客户核验。
3. 电气安全参数检测
500V 摇表执行整机绝缘电阻测试，阻值大于 10MΩ 判定合格；模拟端子、通讯接口接地连续性校验；8 路模拟输入、2 路伺服输出精度多点校准，杜绝信号漂移缺陷。
4. 固件与运动程序配置备份存档
读取控制器内置 MSC I 固件版本，拍照记录出厂跳线、拨码默认状态；导出标准伺服 PID 模板归档，同步登记完整物料号、检测日期存档。
5. 终检封装出库
质检员签字登记序列号，控制器真空封装原厂防静电袋，外层加厚气泡膜缓冲防护，贴附 QC 合格质检标签，附带全套纸质检测记录随货发出。
