MOOG D136-001-007 | 液压伺服闭环控制 带 PLC 功能模块

描述

关键技术规格

MOOG D136-001-007

产品深度介绍

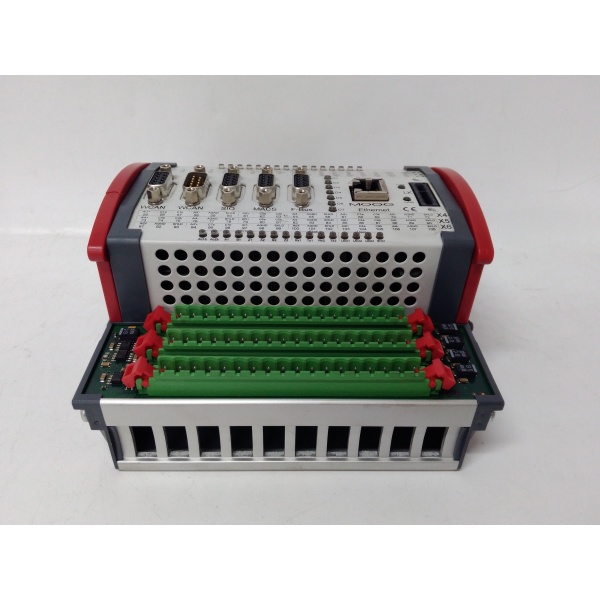

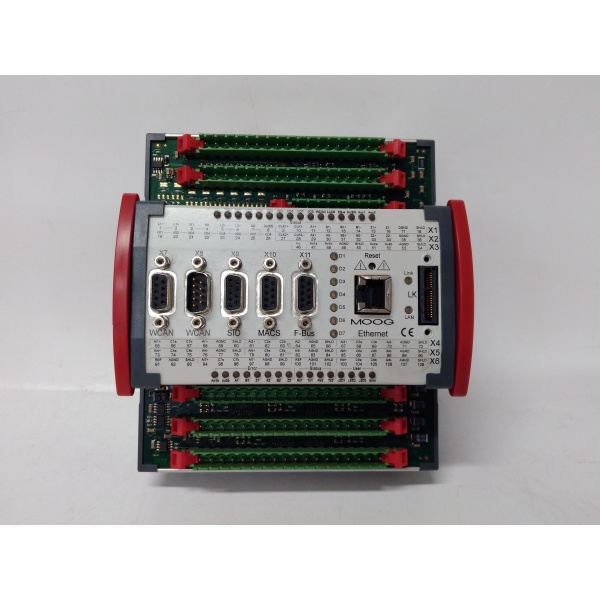

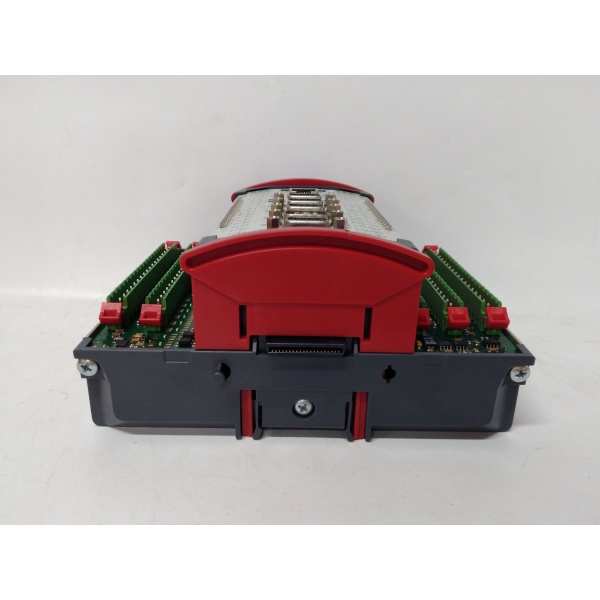

MOOG D136-001-007 是一款集成 PLC 功能的高性能双轴伺服运动控制器，隶属于 MSC I 系列。它专为高精度液压伺服系统打造，核心采用 32 位 RISC 处理器，实现对位置、速度和力的多闭环实时控制。模块自带丰富的本地 I/O 与传感器接口，可直接驱动两台液压伺服阀，构成独立的控制单元。相比通用 PLC，其专用控制算法将响应时间压缩至微秒级，特别适合材料试验机、注塑机、冶金压延等对动态性能和控制精度要求极致的工业场景。

MOOG D136-001-007

应用场景与行业案例

工程痛点

液压系统的 “卡壳” 是最头疼的事。我在一家轮胎厂见过，密炼机的上顶栓压力不稳，忽大忽小，导致胶料质量不合格。查了半天，就是老控制器响应太慢，压力波动控制不住。换上 D136-001-007 后，压力瞬间稳住，波动控制在 1% 以内。

典型应用场景

1. 橡塑机械 – 密炼机 / 注塑机控制控制液压锁模、射胶压力与速度。要求压力、位置双闭环，响应快、精度高，保证产品一致性。
2. 金属加工 – 材料试验机 / 折弯机用于拉伸、压力测试。需要精准的力控与位移控制，D136 能提供稳定且平滑的加载曲线。
3. 冶金设备 – 轧机辊缝控制高速、高精度控制轧辊间隙，应对高温、高干扰的恶劣工况，保证板材厚度公差。
4. 航空航天 – 飞行模拟器 / 作动器测试提供超高速动态响应，模拟复杂载荷工况，满足军工级可靠性要求。

真实案例

某汽车零部件厂的200 吨材料试验机，原配控制器老化，测试数据漂移严重，无法通过质量体系审核。客户选用 MOOG D136-001-007 进行升级。我们利用其 8 路高分辨率模拟量采集，精准采集压力与位移信号，并通过内置 PLC 逻辑实现全自动试验流程。改造后，系统控制精度提升至 ±0.1% FS，数据稳定性完全符合 ISO 标准。不仅通过了客户审核，还将试验效率提升了 40%，当年就收回了改造成本。

MOOG D136-001-007

核心卖点与差异化

• 极致动态性能：400μs 控制周期，液压系统响应无滞后，定位精度达亚微米级。
• 集成一体化：控制器 + PLC+I/O三合一，节省柜内空间，简化系统接线与故障点。
• 高稳定性：专为工业环境设计，抗干扰能力强，在强振动、强电磁环境下稳定运行。
• 专业液压算法：内置 MOOG 专用伺服控制算法，比通用 PLC 更适配液压系统，调试更简单。
• 现货保障：全新原装现货，12 个月质保，提供专业技术支持与调试指导。

替换与升级建议

可替代型号

✅ 直接替换 (无需改动)

• → D136-001-008
  • 差异：硬件小幅迭代，功能、接口、程序完全兼容。
  • 注意：直接上机，无需修改程序或配置。
  • 成本：价格基本持平。⚠️ 软件兼容 (需重新配置)
• -001-007 → MOOG D137-001 (MSC II)
  • 差异：性能升级版，支持更多轴（4 轴），增加现场总线接口。
  • 改动：程序需在新版软件中转换、编译。
  • 工作量：约 1-2 天（程序迁移 + 重新调试参数）。
  • 成本：约贵 50%。❌ 硬件不兼容 (不推荐)
  • 原因：无专用液压伺服算法，控制周期慢（ms 级），无法满足动态响应要求。
  • 建议：仅用于低速、低精度场景，关键液压设备严禁替换。

SOP 质量透明化

1. 入库验收检测

2. 上机功能测试 (Live Test)

3. 电气参数测试

4. 最终质检与包装

技术避坑指南

1. 反馈信号接线错误

• 问题：传感器（LVDT/MTS）接线接反，导致电机飞车、失控。
• 避坑：
  • 严格对照手册接线，A+/A-、B+/B- 不可接反。
  • 上电前用万用表测量反馈电压是否正常。
• 警示：接错线瞬间就会炸阀！务必再三核对！

2. 控制参数整定不当

• 问题：系统震动、异响，压力 / 位置波动大。
• 避坑：
  • 遵循 先比例、后积分、再微分 的顺序调试。
  • 从极小增益开始，逐步增大至系统临界振荡，再回退 30%。
  • 利用 内置自适应算法辅助整定。
