METSO A413240 阀门接口模块 | PIC2/DNA系统 智能阀位控制

描述

关键技术规格

产品深度介绍

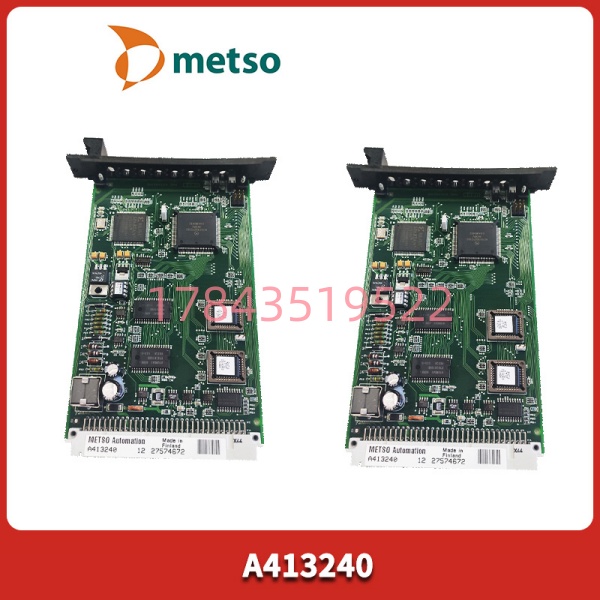

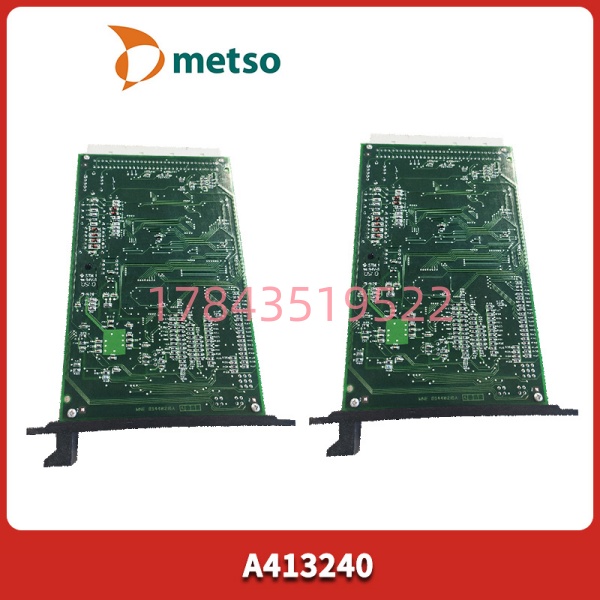

METSO A413240是美卓（Metso，现并入Valmet）为Valmet DNA分布式控制系统和PIC2控制系统设计的阀门数字接口单元（VDIU）。这块模块干的事儿挺专一的——做控制器和智能阀门执行器之间的“翻译官”。

和其它通用I/O模块不一样的地方在于：这玩意儿是专门为阀门控制优化的。它不光能发开/关指令，还能接收阀门定位器反馈的阀位信号、诊断信息。你用普通DI/DO模块也能控制阀门，但读不到阀门的实时位置、气源压力、行程时间这些诊断数据。A413240通过双向数字通信，把这些信息都拽回来，中控室能直接看到“阀门开了95%但设定值是100%”——这种细节在预知性维护里非常有用。

注意一点：市面上对这个模块的归类比较乱，有的说是“数字量I/O模块”，有的说是“阀门数字接口单元”。实际这两种说法都对——硬件是一样的，取决于你用在什么场景。用在普通开关量控制时它就是DI/DO模块；用在阀门控制时它就是VDIU。区别在于上位系统的配置文件和固件版本。

另外，这个模块目前已经逐步退出主流产品线，Valmet现在主推的是新一代的I/O平台。所以市面上的A413240多数是库存件或拆机件，全新原装货越来越少。采购时注意问清楚：是原包装未拆封的，还是从旧系统上拆下来的翻新件。

应用场景与行业案例

工程痛点：阀门状态“两眼一抹黑”

内蒙古某选煤厂，一条输送皮带上有十几个气动阀门控制卸料口。原来的方案用的是普通DI/DO模块——PLC发一个DO信号给电磁阀，阀开了，但PLC不知道阀到底开了没有。

有一次，一个阀门因为气源压力低没完全打开，只开了60%。皮带上的煤在阀门处堆积，最后把皮带压停了。停机损失加上人工清煤，折腾了8个小时。

现场的电气工程师老赵后来跟我说：“要是早知道有能读阀位反馈的模块，我肯定不省那点钱。”

典型应用场景

1. 矿山/冶金 – 阀门过程控制
   选矿厂的矿浆输送管道、浮选槽的药剂添加阀门。需要精确控制阀门开度，同时监测阀门状态，避免因为阀门故障导致矿浆泄漏或工艺参数波动。
2. 造纸生产线 – 浆料流量控制
   纸机流送系统的调节阀、蒸汽阀。纸浆浓度、压力的变化需要快速响应，A413240的5ms输出响应能跟上生产节奏。
3. 化工反应釜 – 温度/压力联锁控制
   反应釜的冷却水调节阀、蒸汽加热阀。A413240配合PID算法，把釜温控制在±1℃范围内。
4. 火力发电厂 – 锅炉吹灰系统
   吹灰器的蒸汽阀门控制。锅炉区域环境温度高、振动大，普通I/O模块扛不住。的宽温设计和抗振动能力在这里有优势。
5. 污水处理 – 曝气系统阀门
   曝气池的进气阀门、排泥阀。需要根据溶解氧反馈调节阀门开度，同时把阀门运行数据传给上位机做能耗分析。

案例：某选矿厂阀门控制系统改造

河北某铁矿选厂，有一段磨矿回路的矿浆管道上有8个电动阀门。这些阀门每班要开关几十次，控制柜里用的是老式的继电器+接触器方案。

问题来了：操作工在中控室点一下“开阀”，如果阀门卡住了或者电机过载，中控室什么都不知道。直到矿浆从管道溢出来，现场巡检的人用对讲机喊“漏了漏了”，才知道出事了。

改造的时候，我们推荐用。每个阀门配一个模块，中控室通过Modbus TCP读每个模块的数据——阀位反馈、电机电流、开关次数、故障代码全都有。

实施中遇到一个问题：原厂图纸找不到了，阀门的反馈信号是4-20mA还是0-10V不确定。后来用万用表现场测，发现有的阀门是两线制4-20mA，有的是三线制0-10V。的输入通道可以软件配置，不用改硬件跳线，现场切换一下就行。这功能挺实用，省了不少事。

改完之后，中控室的操作界面多了个“阀门健康度”指示条。老赵跟我说：“现在哪个阀门快不行了，上面看得一清二楚，不用等漏了才知道。”

质量控制流程 (SOP)

我们经手的每一块都执行以下检测流程：

1. 入库验收

• 原厂防静电袋完整性检查，序列号与标签一致性核验
• PCB外观检查：金手指无氧化、电解电容无鼓包、连接器针脚无弯曲
• 附件核对：如有原厂装箱单、合格证一并留存
• 确认批次：区分Valmet DNA版本和PIC2版本

2. 上机功能测试

• 测试平台: Valmet DNA测试机架 + 标准24V电源 + 配置软件
• 通电自检: 模块上电后PWR指示灯常亮，RUN灯正常闪烁，ERR灯灭
• I/O通道测试:
  • DO通道：输出0V/24V信号，验证驱动能力≥2A
  • DI通道：输入干接点信号，验证采集正常
  • 模拟量输入：灌入4-20mA / 0-10V信号，验证16位分辨率精度
• 通信接口测试:
  • 以太网口：ping测试丢包率<0.01%
  • RS-485：Modbus RTU主/从模式通讯握手
• 阀门控制专项测试:
  • 连接模拟阀门定位器，验证开/关指令与阀位反馈一致性
  • 测试阀门行程时间记录功能
  • 验证阀门故障诊断信息读取
• 负载测试: 连续运行48小时，监测模块温度

3. 固件/软件版本验证

• 通过配置软件读取固件版本并记录
• 确认固件版本与目标控制系统匹配（DNA或PIC2）
• 备份模块配置文件

4. 最终质检与包装

• 测试报告生成（含测试数据截图、模块序列号、MAC地址）
• 防静电袋密封 + 防震气泡膜 + 加强纸箱
• 粘贴QC PASSED标签（含测试工程师签名、日期）
• 可选：提供测试过程视频给客户确认

技术避坑指南

搞阀门控制的，最怕的是“信号对上了，逻辑不对”。

❗ 坑1：DNA系统和PIC2系统混用

问题: 有两个版本——一个配Valmet DNA系统，一个配老的PIC2系统。两个版本的固件和通信协议不一样，插错系统要么认不到，要么乱报故障。

避坑:

• 采购时明确告知你用的是DNA还是系统
• 模块标签上如果有“”字样，别往DNA机架上插
• 如果不确定，把系统型号拍给供应商确认

真实案例: 某造纸厂，仓库管理员从架子上拿了一块，标签上没写版本。工程师插到DNA机架上，软件里能找到模块但死活配不通。折腾两天后发现这块模块是系统的库存件。教训: 库存管理别省事，版本号写清楚。

❗ 坑2：阀位反馈信号类型没确认

问题: 的模拟量输入通道支持0-10V和4-20mA两种模式，但需要软件配置。如果你按默认配置接线，信号类型不对，读出来的值要么是0要么是满量程。

避坑:

• 接线前用万用表测量阀位反馈信号的类型和量程
• 在配置软件里手动选择对应的信号类型
• 联调时做全行程测试（0%、25%、50%、75%、100%），确认反馈值线性

口吻: 别以为阀位反馈都是4-20mA。我见过用0-10V的、用1-5V的，甚至还有用电阻信号的。接线前先量，这是最基本的。

❗ 坑3：电源容量不足导致阀门动作延迟

问题: 本身功耗不大，但它驱动的阀门电磁阀或定位器可能电流很大。如果给模块供电的24V电源容量不足，多个阀门同时动作时电压会跌落，导致阀门动作变慢甚至不动作。

避坑:

• 计算机架上所有和所带阀门的总电流
• 每个阀门的电磁阀电流通常在0.5-2A之间，别漏算
• 电源容量留30%余量，至少按总电流的1.3倍选型

数据: 一个机架上装5块，每块带一个2A的电磁阀，总电流就超过10A了。普通的24V/5A电源肯定扛不住。

❗ 坑4：通信线缆屏蔽层接地问题

问题: 的RS-485通信口支持Modbus RTU，但现场干扰大时容易出现通信闪断。多数情况是屏蔽层接地方式不对。

避坑:

• RS-485屏蔽层采用单端接地，只在控制器侧接地
• 不要两端都接地，会产生地环流
• 如果现场有变频器、大电机，通信线缆远离动力电缆至少30cm

警示: 某选矿厂的通信时不时丢几个包，查了一周发现是变频器的谐波干扰。把通信线重新走管、加磁环后解决了。现场布线时多花半小时，调试时少花三天。

❗ 坑5：阀门定位器与模块不兼容

问题: 的数字通信功能不是所有阀门定位器都支持。如果你用的是老式的模拟量定位器（只收4-20mA），那模块的高级诊断功能就用不上。

避坑:

• 确认阀门定位器是否支持数字通信协议
• 如果只做模拟量控制，就当普通AO/AI模块用，别指望读取诊断数据
• 需要高级功能的话，考虑换成智能定位器（如西门子SIPART PS2、Fisher DVC系列）

恐吓: 有个客户买了想实现“阀门预知性维护”，结果现场全是20年前的定位器，只认4-20mA。模块的诊断功能全废了，白花了一笔钱。买模块之前，先看看你阀门的“智商”够不够。
