描述
产品深度介绍

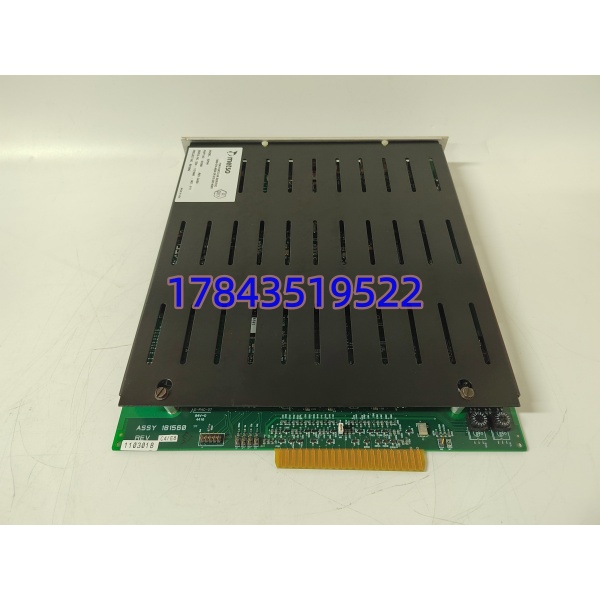

METSO IOP341 是美卓 maxDNA 系统专为汽轮机电液调节开发的智能阀位控制模块，区别于普通模拟输出卡，自带本地闭环 PID 运算单元。上层 DPU 下发阀位设定值后，IOP341 独立采集 LVDT 阀杆位移反馈，自主输出驱动信号调节液压执行机构，无需依赖主控循环运算，大幅提升阀门响应速度与控制精度；通道全隔离设计，电厂励磁、变频器强干扰工况下不会出现信号漂移。模块搭配专用 IOT341 端子底座，适配精密 LVDT 微弱反馈信号布线，单卡独立回路故障不会牵连整机 I/O 总线，适合发电机组连续无间断运行场景。
应用场景与行业案例
工程痛点汽轮机主控阀、调门控制模块故障会直接导致机组负荷失控、转速波动，触发 ETS 跳闸停机；原厂备件海外订货周期 6~10 周，停机每日发电量损失巨大。普通 AO 模块无本地闭环功能，控制周期长，阀门震荡超调，无法满足汽轮机高精度调速要求；市面翻新卡件存在 AD 转换精度衰减，长期运行阀位偏移。
典型应用场景
- 火电汽轮机组 DEH 电液调节系统主蒸汽调门、速关阀精准开度控制，LVDT 实时采集阀杆位移，本地 PID 快速消除负荷波动，保障电网频率稳定。
- 燃气轮机燃料执行机构控制燃气进气阀闭环调节，抑制燃烧波动，降低氮氧化物排放，适配燃气电厂频繁调峰工况。
- 生物质 / 余热发电机组调速控制小型汽轮机配套 maxDNA 控制系统，低成本实现独立阀位闭环，简化 DPU 控制程序。
- 化工自备电厂透平机组工艺蒸汽透平负荷调节，抵御化工厂区变频器、大功率电机电磁干扰，阀位控制无漂移。
真实抢修案例去年春季，北方某 300MW 自备电厂 #2 机组 IOP341 阀位模块故障，主调门持续震荡，机组负荷频繁跳变，随时存在跳闸风险。原厂芬兰调货周期 72 天，停机单日发电量损失超 90 万。我方仓库备全新原装 IOP341 现货，出库完成 24 小时 PID 闭环、LVDT 反馈全功能测试，次日专车送达电厂。运维人员同底座 IOT341 直接插拔替换，导入原有阀位 PID 参数，15 分钟调门运行平稳，机组恢复满负荷发电。后续电厂采购 2 块同款模块作为机组常备应急备件。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：原厂外包装条码、机身序列号与出厂装箱单一一核对匹配
- 防伪识别：METSO 原厂序列号系统核验，无打磨、重喷码篡改痕迹
- 外观检查：PCB 无腐蚀、背板金手指无氧化、外壳无开裂、无维修补焊痕迹
- 附件核对：原厂合格证、IOT341 底座配套接线说明齐全
2. 上机功能测试
- 测试机架：完整 maxPAC 仿真机柜，搭配 maxDPU4E 冗余控制器、IOT341 端子底座、LVDT 模拟信号源
- 通电自检：背板上电，电源、运行、故障 LED 指示灯自检循环无异常报错
- 闭环 PID 测试：DPU 下发多档位阀位设定，LVDT 反馈跟随平稳，无超调震荡
- 精度校验：16 位全量程分段采集，转换误差符合原厂精度标准
- 连续负载测试：24 小时不间断闭环运行，记录模块温升、阀位跟踪稳定性
- 完整测试照片、闭环运行日志视频可同步提供客户核验
3. 电气参数测试
- 500 V 摇表绝缘电阻测试，通道与逻辑侧绝缘阻值＞10 MΩ
- 反馈信号、驱动输出回路通断校验，无虚接、短路隐患
- 隔离抗干扰模拟测试，叠加工业干扰信号无阀位漂移
4. 固件 / 配置验证
- 读取原厂出厂固件版本并留存记录，无第三方改写、降级操作
- IOT341 底座 LVDT 接线端子默认排布拍照存档，替换时直接对照复刻
5. 最终质检与包装
- 质检人员逐项签字确认全套测试报告
- 原厂防静电袋真空密封封装
- 加厚气泡膜加固、独立硬纸箱防震包装
- 粘贴 QC 合格标签，标注完整检测日期
