描述
产品深度介绍
KUKA KSD1-48 是库卡机器人 KSD1 系列的高性能数字交流伺服驱动器，专为 KR C2 与 KR C3 机器人控制器设计，是中型负载机器人（如 KR 16、KR 30 系列）关节轴的核心驱动单元。型号中 “48” 代表48A 额定持续输出电流，短时峰值可达 96A，适配中高动态负载场景。
驱动器采用 IGBT 功率变换与 DSP 数字控制技术，实现位置、速度、扭矩的闭环精准控制；通过背板总线与主控制器实时通讯，内置过流、过压、欠压、过热、编码器异常等多重保护，故障毫秒级切断并上报。结构紧凑，铝合金外壳，防护等级 IP20，适配电控柜安装，广泛用于汽车制造、金属加工、物流码垛等行业。

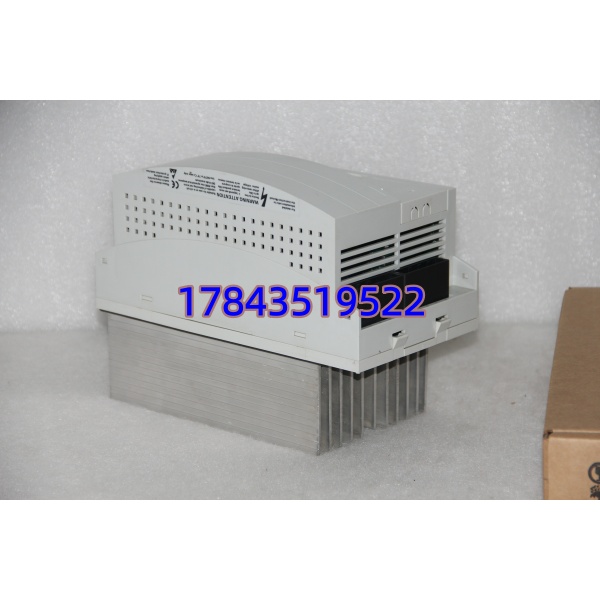

KSD1-48.
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 / 备件号 | KSD1-48 / 00-117-344、00-105-413 |
| 输入电压 | 3×400V AC ±10%（50/60Hz） |
| 直流母线电压 | 约 560V DC |
| 持续输出电流 | 48A |
| 峰值输出电流 | 约 96A（短时） |
| 控制方式 | 位置 / 速度 / 扭矩闭环控制 |
| 功率器件 | IGBT 模块 |
| 通讯接口 | 背板总线（KR C2/C3 专用） |
| 保护功能 | 过流、过压、欠压、过热、编码器故障 |
| 工作温度 | +5°C ~ +45°C |
| 尺寸（长 × 宽 × 高） | 约 300mm × 100mm × 250mm |
| 重量 | 约 6.5kg |
| 认证 | CE |
| 适配机器人 | KR 16、KR 30 等中型负载机型 |

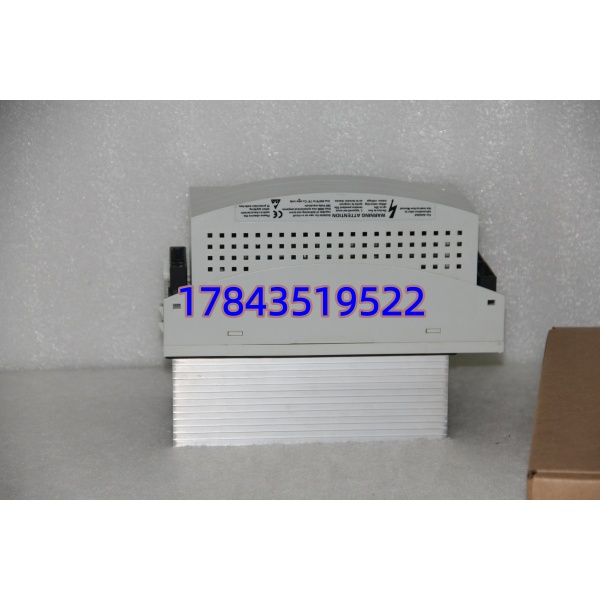

KSD1-48.
安装与接线指南
阶段一：准备工作（15 分钟，安全第一）
- 机器人断电并上锁挂牌，等待 5 分钟使电容放电
- 佩戴防静电手环，在防静电垫上操作
- 准备工具：十字螺丝刀（PH2）、万用表、标签纸、扎带
- 备份机器人程序与配置，拍照记录旧驱动器接线与拨码
阶段二：拆卸旧驱动器（15 分钟）
- 断开三相输入（L1/L2/L3）、地线（PE）、直流母线、电机动力线与编码器线，逐一端子标签
- 松开驱动器两侧固定螺丝，抽出背板总线插头
- 垂直取出驱动器，检查柜体导轨与连接器针脚
- 清理安装位灰尘，确保无金属碎屑
阶段三：安装新驱动器（20 分钟）
- 核对型号为 KSD1-48，外观无损伤、防静电袋完好
- 对准柜体导轨推入，压紧背板总线插头并锁定
- 固定两侧螺丝，扭矩约 1.2 N·m
- 按标签恢复接线：
- 输入：L1/L2/L3 接三相 400VAC，PE 接地
- 直流母线：DC+/DC- 按极性连接
- 电机线：U/V/W/PE 对应电机动力端
- 编码器线：专用插头对准卡槽插入，拧紧锁扣
- 接线后整理线束，预留≥50mm 散热间隙
阶段四：上电测试（20 分钟）
- 上电前：万用表测输入电压 400VAC±10%，无短路
- 接通控制电源，驱动器 PWR 绿灯常亮，无报警
- 连接 KR C2/C3 控制器，读取驱动器固件版本并匹配
- 空载试运行：单轴点动，运行平稳、无异响、无报警
- 带载测试：运行机器人程序，各轴运动正常、定位精准
- 连续运行 30 分钟，驱动器温升正常、无过热报警
常见问题解答（FAQ）
Q1：KSD1-48 适配哪些库卡机器人？
A：适配 KR C2/C3 控制器驱动的中型负载机型，如 KR 16、KR 30、KR 60 等；不适用于新一代 KR C4/C5 系统。
Q2：KSD1-48 与 KSD1-32 有何区别？能否直接替换？
A：核心差异在电流容量：
- KSD1-48：48A 持续 / 96A 峰值，适配中高负载
- KSD1-32：32A 持续 / 64A 峰值，适配轻负载安装尺寸与接口一致，可直接替换，但需确认电机负载电流不超过驱动器额定值。
Q3：更换后机器人报 “通讯超时”，如何解决？
A：多为固件版本不匹配或背板总线接触不良：
- 检查总线插头针脚是否弯曲、氧化，清洁后重插
- 读取新驱动器固件版本，与控制器固件匹配（必要时刷新）
- 确认机器人配置中驱动器地址与型号设置正确
Q4：工作环境有粉尘 / 油污，会影响寿命吗？
A： 防护等级 IP20，仅防手指接触，不防尘、不防水汽 / 油污；恶劣环境需加强柜体密封、定期除尘，避免长期高温高湿，可显著延长寿命。
Q5：你们的产品是全新原装吗？质保多久？
A：全新原装正品，提供原厂序列号、装箱单、出厂检测报告，支持官网溯源。12 个月质保，非人为损坏免费换新 / 维修。
