描述
产品深度介绍
KUKA KSD1-16 是库卡 KRC2 控制柜标配的中功率伺服驱动模块，专为 KR16、KR20、KR30 等中负载工业机器人设计，单模块驱动一个关节轴，多模块组合完成机器人六轴联动控制。采用磁场定向控制算法，内置电流环、速度环、位置环三环闭环控制，动态响应快、定位精度高，适配库卡原装伺服电机（如 1FK6/1FK7 系列）。通过Interbus 总线与 KRC2 控制器实时交互，接收运动指令并反馈电机位置、速度、温度及故障信息。直流母线供电（DC 0-770V），由 KPS 电源模块统一供电，支持能量回馈，制动时电能回送母线，降低能耗与发热。具备过流 / 过载 / 过压 / 欠压 / 过热 / 接地故障多重保护，自带 LED 状态指示灯，快速诊断运行 / 报警 / 通讯状态。模块化插拔式结构，机柜插槽安装，维护更换方便，工业级抗振动、抗干扰设计，适合车间长期连续运行。

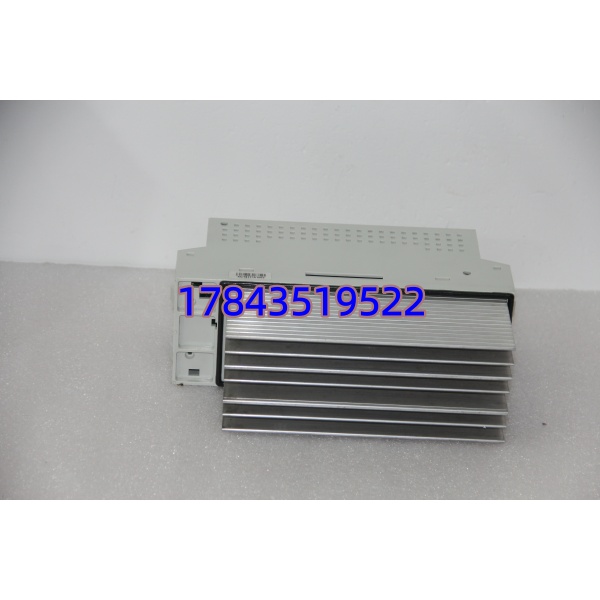

KSD1-16
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / 部件号 | KSD1-16 / 00-122-285 |
| 驱动类型 | 单轴伺服驱动器（KRC2 控制柜专用） |
| 适配机器人 | KR16、KR20、KR30 等中负载库卡机器人 |
| 输入供电 | 直流母线 DC 0~770V（由 KPS 电源模块提供） |
| 额定输出电流 | 8A（连续） |
| 峰值输出电流 | 16A（短时，型号 “16” 由来） |
| 输出电压 / 频率 | AC 0~480V / 0~480Hz |
| 控制方式 | 磁场定向控制（FOC），三环闭环（电流 / 速度 / 位置） |
| 通讯接口 | Interbus 现场总线（X13/X14：伺服总线 IN/OUT） |
| 反馈接口 | 旋转变压器 / EnDat 编码器（适配库卡电机） |
| 保护功能 | 过流、过载、过压、欠压、过热、接地故障、电机温度监测 |
| 工作温度 | -10°C ~ +50°C |
| 尺寸（宽 × 高 × 深） | 88mm × 240mm × 180mm |
| 重量 | 约 1.8kg（4lbs） |
| 冷却方式 | 风冷（机柜强制散热） |
| 安装方式 | 机柜插槽式（KRC2 控制柜专用） |

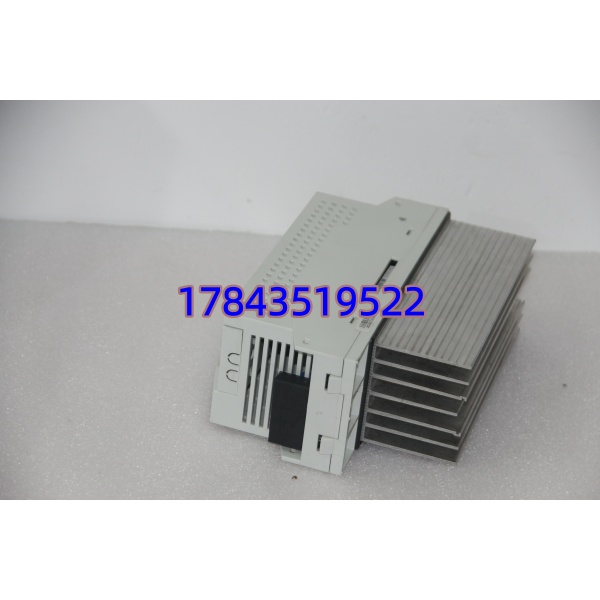

KSD1-16
接口定义（简明）
- X1：直流母线（DC Link）+ 低压供电 + 状态 / 故障信号
- X2：电机动力线连接（U/V/W/PE）
- X11：自动化接口（I/O、使能、报警输出）
- X13：伺服总线 IN（接收控制器指令）
- X14：伺服总线 OUT（串联至下一个驱动器）

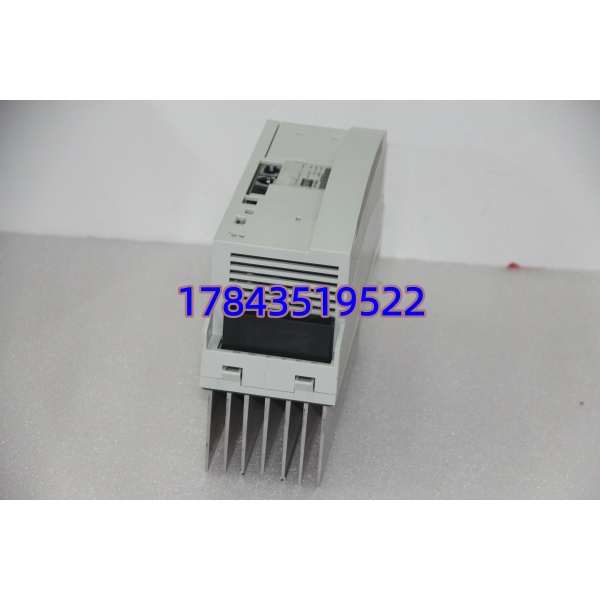

KSD1-16
安装与调试要点
- 安装环境：KRC2 控制柜指定插槽，垂直安装，预留≥20mm 散热间隙，远离强电磁干扰源。
- 接线规范：
- X1 直流母线正负极性严禁接反，否则模块烧毁。
- X2 电机动力线 U/V/W 一一对应，PE 可靠接地。
- 总线电缆（X13/X14）使用库卡原装屏蔽线，接头拧紧，屏蔽层单端接地。
- 上电前检查：
- 所有接线无短路、虚接，绝缘电阻≥1MΩ。
- 模块固定牢固，插槽接触良好。
- 上电调试：
- 控制柜上电，模块 LED 指示灯正常（PWR 常亮、RUN 闪烁）。
- KRC2 控制器自动识别模块，读取电机参数，完成伺服配置。
- 单轴点动测试，运动平稳、无异响，位置反馈正常。
- 六轴联动测试，机器人动作流畅、定位精准，无报警。
常见问题解答（FAQ）
Q1：KSD1-16 与 KSD1-08/KSD1-32 的区别？A：- KSD1-08：额定 4A / 峰值 8A，小功率，驱动轻负载轴（如 KR6）。
- KSD1-16：额定 8A / 峰值 16A，中功率，驱动中负载轴（如 KR16/KR20）。
- KSD1-32：额定 16A / 峰值 32A，大功率，驱动重负载轴（如 KR60）。
Q2：KSD1-16 可以用在 KRC4 控制柜吗？A：不可以。KSD1-16 是驱动模块；KRC4 控制柜使用KSD3 系列驱动器（如 KSD3-16），硬件、通讯、接口均不兼容。
Q3：模块报警 “过热” 如何处理？A：- 检查控制柜散热风扇是否正常运转，滤网是否堵塞，清理灰尘。
- 确认模块周围无遮挡，散热间隙足够，环境温度≤50°C。
- 检查电机是否过载、负载过大，优化运动程序，减少急加速 / 急减速。
- 若以上正常，可能模块内部温度传感器损坏，需更换模块。
Q4：你们的产品是全新原装吗？有质保吗？A：全新原装正品，提供库卡原厂序列号、装箱单及检测报告，支持官网溯源。12 个月质保，非人为损坏免费换新 / 维修。
