描述
产品详情

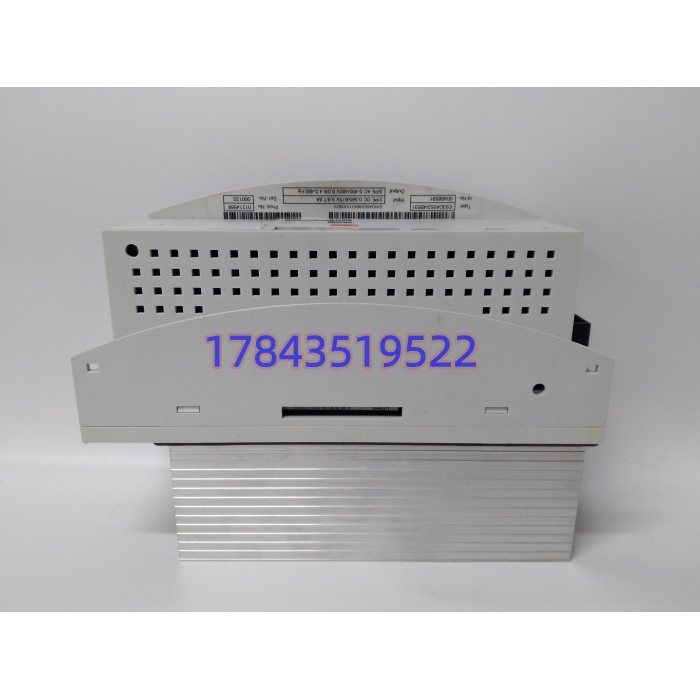

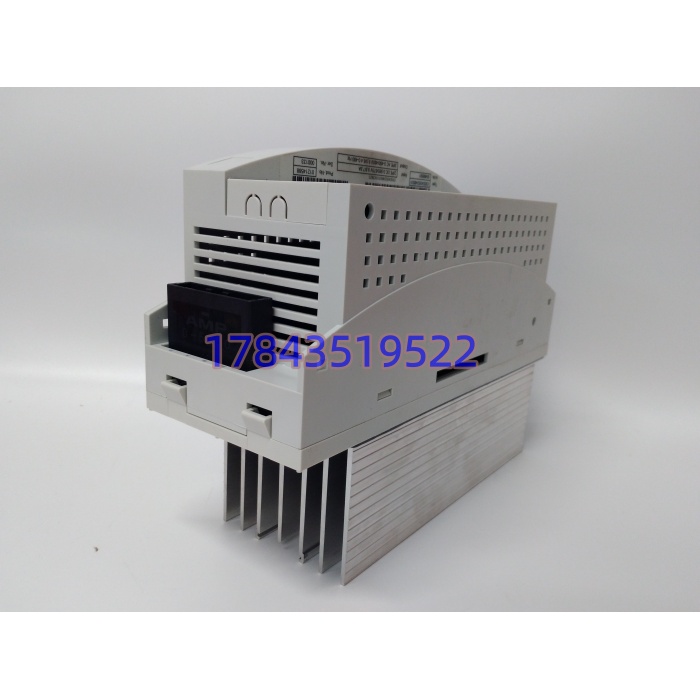

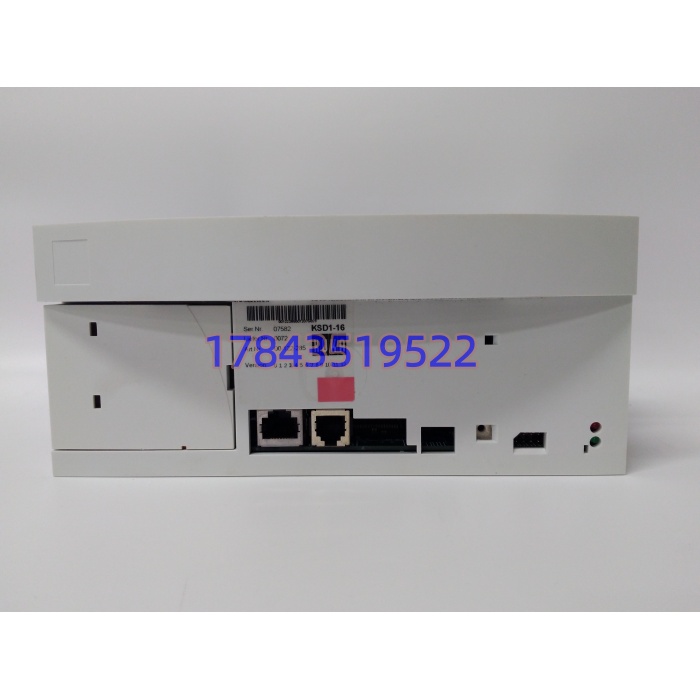

・完整型号：KSD1‑16；硬件标识 E93DA552I4B531；库卡物料编码 00‑122‑285・品牌：KUKA 库卡・适配系统：KUKA KRC2 / KRC2 compact 机器人控制柜；不兼容 KRC4、KRC5
规格参数
| 参数项目 | 参数信息 |
|---|---|
| 官方物料号 | 00‑122‑285，硬件丝印 E93DA552I4B531 |
| 直流母线输入 | 2/PE DC 0‑565/675V，9.8A/7.8A |
| 三相交流输出 | 3/PE AC 0‑400V，额定 8A，峰值 16A，0‑480Hz |
| 通讯总线 | Interbus，KRC2 专用驱动总线，非 EtherCAT/CANopen |
| 驱动对象 | KRC2 配套 1FK6、1FK7 系列机器人伺服电机，本体轴或外部轴 |
| 保护功能 | 直流母线过压、输出短路、过流、功率模块过热、旋变编码器故障、抱闸回路监控 |
| 冷却方式 | 模块自带内置风扇强制风冷；风道必须保持通畅 |
| 工作温度 | 0℃ ~ +45℃，控制柜禁止积灰，散热风道不能堵塞 |
| 安装形态 | KRC2 控制柜机架插槽安装，金属散热器结构 |
| 热插拔 | 严禁带电插拔，通电状态拔模块会损坏 Interbus 背板，机器人整机急停锁机 |
| 生命周期 | KRC2 平台停产，原厂不再供货，只有拆机 / 翻新库存件 |
| 版本提醒 | KSD1‑16 存在多个物料号（00‑105‑350、00‑122‑285），硬件版本不可随意混插，上机需要匹配机器人项目备份参数 |
产品介绍
（运维现场经验视角）KSD1‑16 是 控制柜核心功率驱动模块，汽车焊装、搬运大量存量库卡机器人都在用这个型号，每一块驱动对应一根机器人轴或者外部变位机轴。很多现场维护人员只看外观，混淆 00‑105‑350 和 00‑122‑285 两个不同物料号的 KSD1‑16，外观接近但是内部硬件版本不一样，直接混插会出现轴抖动、跟随误差报警。
现场高频踩坑点：1、内置风扇是易损件，风扇积灰卡死之后立刻报 E203 过热故障；很多现场直接屏蔽风扇报警继续生产，短时间就会烧毁 IGBT 功率管，维修成本成倍上升。2、使用 Interbus 总线，不是普通以太网，不能用普通网线替代；背板 Interbus 接触不良，会随机出现轴丢失、机器人随机急停，优先检查背板插槽，不要直接判定驱动器损坏。3、更换驱动器后，必须回灌机器人原始备份参数，做电机原点标定，直接上电跑程序，会出现跟随误差超限、撞机风险。4、电机绝缘老化、动力电缆破损短路，会直接打坏 KSD1‑16 输出回路；维修更换驱动前，务必先测电机绕组绝缘，避免新换上去的模块二次烧毁。
整套 设备服役年限大多 15‑20 年，高发故障：风扇失效、IGBT 功率管击穿、母线电容老化、Interbus 通讯接口损坏。原厂不再供货，产线故障无备件直接整条工位停机，损失很大。
应用场景与库存策略
该驱动器一旦硬件故障，对应的机器人轴完全无法运动，整台机器人停机，属于产线 A 类关键备件。很多工厂只储备机器人 CPU 主板，忽略 KSD 驱动模块备件。
- 汽车工厂焊装、搬运 机器人工位：机器人本体轴、外部变位机、第七轴驱动；建议同车间每 4 台 机器人至少储备 1 块 KSD1‑16（00‑122‑285）备件，划入 A 类产线关键备件。
- 物流、铸造、喷涂行业存量 KUKA 机器人工作站。
- 老旧产线大修项目：大修窗口期锁定备件；运输震动会造成模块内部功率器件隐性虚焊，到货后需要带电机做负载测试。
真实案例：某车企焊装车间 机器人 ‑16（00‑122‑285）风扇卡死触发过热保护停机，产线无同款备件，全球找拆机测试件耗时 22 天。停机期间整条焊装工位停线，只能人工替代作业。事后车间统一盘点全部 控制柜 KSD 驱动型号，补齐备件，同步批量更换全部老化风扇。
