描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 输入电压 | 3×208V～480VAC（±10%），50/60Hz |
| 额定输出电流 | 3A（rms，3×480V 时） |
| 峰值输出电流 | 7.5A（可持续约 5 秒） |
| 额定容量 | 2.5kVA（S1 连续运行） |
| 控制模式 | 位置 / 速度 / 转矩闭环控制 |
| 通讯接口 | 标配 RS-232、CANopen；可扩展 DeviceNet/SynqNet/Sercos II |
| 反馈类型 | 多编码器兼容（增量式 / 绝对值 / HIPERFACE） |
| I/O 配置 | 4 路可编程数字输入、2 路可编程模拟输入 |
| 安全功能 | STO（安全转矩关断）、急停、过压 / 缺相保护 |
| 尺寸 / 重量 | 70×270×171mm / 2.7kg |
| 工作温度 | 0℃～+45℃；防护等级 IP20 |

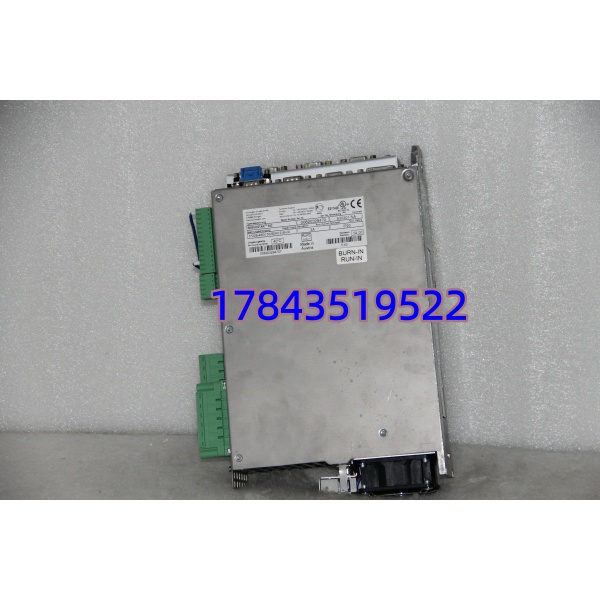

SERVOSTAR343 S3030 1-NA
产品深度介绍
Kollmorgen SERVOSTAR343 S30301-NA 是科尔摩根 S300 系列的中高压数字伺服驱动器，面向中功率、高精度运动控制场景。适配三相 208-480VAC 宽电压输入，可驱动同步伺服、异步及线性电机，定位 0.3-1.2kW 功率区间设备。
硬件集成数字位置控制器与多反馈接口，支持单电缆连接（SFD3/HIPERFACE DSL），简化布线。内置 STO 安全功能，满足机械安全标准；支持扩展总线卡，适配多轴同步与工业网络，广泛用于自动化产线、精密机床及包装设备。
应用场景与行业案例
工程痛点
高压工况下（380-480V），普通伺服驱动器易发热、稳定性差；多轴设备需同步控制，老旧驱动扩展能力不足，常因停机影响产能。
典型应用场景
- 机床加工 – 数控铣床 / 加工中心主轴与进给轴驱动，高压供电适配车间电网，3A 峰值电流满足重载切削需求。
- 包装设备 – 高速贴标 / 封箱机多轴同步控制，快速启停定位，兼容 CANopen 总线，适配流水线联动。
- 光伏设备 – 硅片切割 / 分选机高精度位置控制，抗粉尘振动，IP20 防护适配车间环境。
- 电子制造 – 3C 设备模组小功率高压驱动，节省变压器成本，适配多工位协同运动。
- 物流设备 – 高速分拣 / 移栽机构转矩模式快速响应，启停平稳，降低机械冲击与维护频率。
真实案例
去年 9 月，江苏某汽车零部件厂的数控加工中心，原伺服驱动老化，高压下频繁过热报警，每周停机 2-3 次，影响产能。更换 SERVOSTAR343 S30301-NA 后，宽电压适配车间 400V 电网，散热优化，连续运行 3 个月无报警；通过 CANopen 与数控系统同步，加工精度提升，停机时间减少 90%。该厂后续采购 3 台作为关键备件，保障产线连续运行。
质量透明化检测 SOP
- 入库验收检测核对原厂序列号、型号标签，检查外壳无变形、端子无氧化；核验装箱单、合格证，确保附件齐全。
- 上机功能测试搭建 Kollmorgen S300 测试机架，接入 3×400V 电源；连续 72 小时老化测试，监测负载、温升；验证 RS-232/CANopen 通讯、I/O 读写及 STO 安全功能，生成测试报告。
- 电气参数测试用 Fluke 115 万用表测绝缘电阻（500V 摇表＞10MΩ）、接地连续性；检测过压 / 缺相保护阈值，确保电气安全。
- 固件与配置验证读取固件版本（如 V4.20）并记录；备份参数配置，DIP 开关 / 跳线拍照存档，确保配置可追溯。
- 最终质检与包装质检员签字确认，防静电袋密封，气泡膜 + 纸箱包装，贴 QC 合格标签；可提供测试视频 / 照片备查。
技术避坑指南
- 电压匹配错误问题：误将 230V 款用于 480V 电网，导致驱动烧毁。避坑：S30301-NA 为高压款（208-480V），核对型号后缀；上电前测输入电压，严禁超压。案例：有工程师混用低压款，上电瞬间炸机，损失近万元。
- 编码器接线不兼容问题：反馈接口定义不符，报 “Feedback Error”，电机不转。避坑：更换前拍照记录旧编码器接线；核对手册，确认增量式 / 绝对值接口定义，屏蔽层单端接地。
- 扩展卡配置冲突问题：加装 DeviceNet 卡后，通讯异常，总线掉线。避坑：扩展卡需与固件版本兼容；上机前设好节点地址、波特率，避免地址冲突。
- 散热不良触发过热问题：安装空间狭窄，散热风道堵塞，运行 1 小时报警。避坑：两侧留≥50mm 散热间隙，垂直安装；环境温度超 40℃时加强通风，避免密闭柜使用。
- 静电击穿损坏模块问题：冬季干燥，未防静电操作，上电后驱动无响应。避坑：拆装戴防静电手环，在防静电垫操作；模块存放于防静电袋，远离静电敏感区域
