描述
关键技术规格

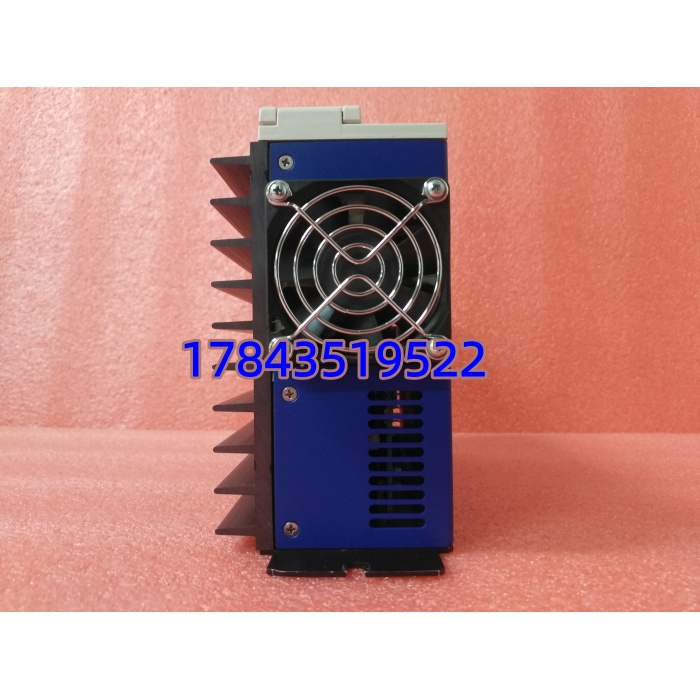

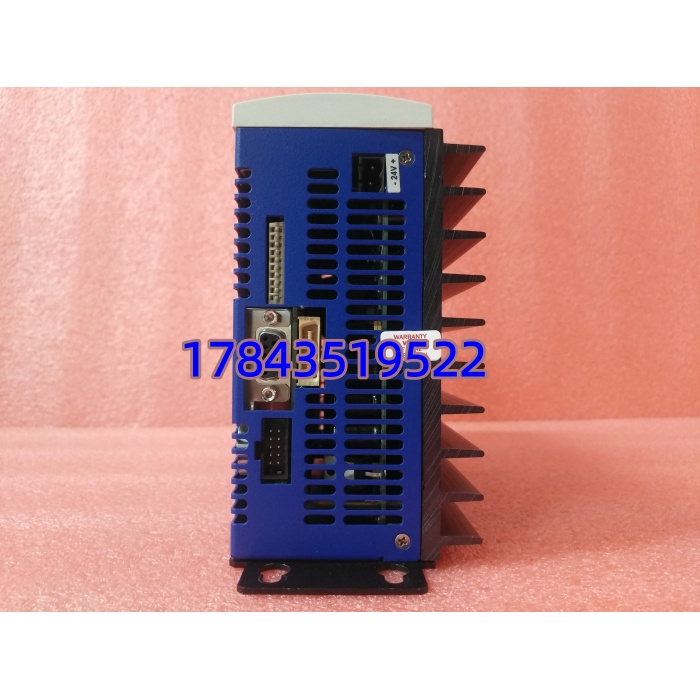

驱动器（CB06560）
- 输入电压：220V AC 单相 / 三相
- 输出电流：连续 6A，峰值 12A
- 控制模式：矢量控制、位置 / 速度 / 力矩控制
- 通信协议：EtherCAT、CANopen、SERCOS III、脉冲 / 模拟量
- 反馈接口：支持 resolver、增量 / 绝对值编码器
- 安全功能：STO（安全转矩关断）
- 保护机制：过载、过压、欠压、过热、短路
- 工作温度：-20°C 至 +60°C
- 尺寸 / 重量：120×75×155mm / 约 1.2kg
编码器模块（PRD-B040SAIB-62）
- 接口协议：BiSS-C 同步串行
- 分辨率：24 位单圈（16,777,216 CPR）
- 多圈范围：12 位（4,096 圈，机械齿轮）
- 输出信号：RS422 差分
- 电源：5VDC ±10%
- 防护等级：IP67
- 抗振动 / 冲击：10g / 10–2000Hz；100g
产品深度介绍
科尔摩根 CB06560+PRD-B040SAIB-62 是一套高精度伺服驱动与绝对值反馈组合，广泛用于对定位精度、动态响应和可靠性要求严苛的工业场景。驱动器采用全矢量控制算法，适配多种伺服电机；编码器为磁性非接触式设计，不惧油污、粉尘与振动，断电无需回零即可精确定位。整套系统支持EtherCAT/CANopen等主流工业以太网，集成 STO 安全功能，满足设备安全标准；模块化结构便于安装维护，是半导体、机床、包装与自动化产线的优选运动控制方案。
应用场景与行业案例
工程痛点
高端设备需微米级定位 + 高速响应 + 长期稳定，普通伺服易受环境干扰、漂移或需频繁回零，影响效率与精度。
典型应用场景
- 半导体设备 — 晶圆搬运 / 贴装24 位绝对值 + 非接触设计，重复定位精度 ±1μm，抗粉尘油污，断电保持位置，避免重启回零耗时。
- 数控机床 — 高速精雕 / 车削中心6A 连续输出 + 矢量控制，响应带宽 500Hz，高速加工无抖动，表面光洁度更高。
- 包装机械 — 高速贴标 / 灌装多轴同步 + EtherCAT 实时通信，同步误差＜10μs，高速运行不丢步，产能提升 30%+。
- 医疗设备 — 手术机器人 / 影像设备IP67 编码器 + 低噪驱动，运行平稳无抖动，满足医疗级静音与精度要求。
真实案例
某 3C 企业高速贴装线升级2025 年，华南某电子厂贴装线老旧伺服频繁丢步、定位漂移，每班需校准 2 次，良率仅 95%。更换为CB06560+PRD-B040SAIB-62后，绝对值反馈彻底消除漂移，重复定位精度达 ±0.8μm，无需每班校准，良率提升至 99.8%，单条产线年增效超 500 万。
核心卖点与差异化
- 绝对值反馈免回零：24 位 + 12 位多圈，断电位置保持，开机即定位，节省 3–5 分钟 / 次重启。
- 磁性编码器高可靠：非接触设计，抗油污 / 粉尘 / 振动，寿命 > 10 万小时，维护量降 80%。
- 矢量控制高动态：响应带宽 500Hz，转速波动＜0.01%，高速运行平稳无抖动。
- 多协议兼容易集成：EtherCAT/CANopen/ 脉冲 / 模拟量，适配主流 PLC，无需额外硬件。
- STO 安全 + IP67 防护：安全等级达 PL d，编码器 IP67，适配恶劣工况。
