描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整型号 | T9852（行业简称 9852） |
| 配套主控卡 | T9451 数字输出逻辑卡，9852×2 底座可插两块 T9852 实现 16 通道输出 |
| 输出通道配置 | 8 路数字输出，双共阳极分组架构 |
| 输出额定电压 | 24 VDC 工业标准现场电源 |
| 单电源回路容量 | 两路独立 24VDC 输入，每路内置 10 A 保险丝过载保护 |
| 通道隔离等级 | 单通道 2500 VDC 电气隔离，抑制现场感应高压串扰 |
| 安全认证等级 | SIL3 功能安全认证，符合 IEC 61508 标准 |
| 容错架构 | TMR 三重模块冗余，3-2-0 故障容错逻辑 |
| 诊断功能 | 通道短路、断线、电源失电板载 LED 故障指示 |
| 工作温区 | 0 ℃ ~ +60 ℃ 控制柜稳定运行；-40 ℃ ~ +85 ℃存储 |
| 绝缘耐压 | 500 VAC 通道对地绝缘，绝缘阻值＞10 MΩ |

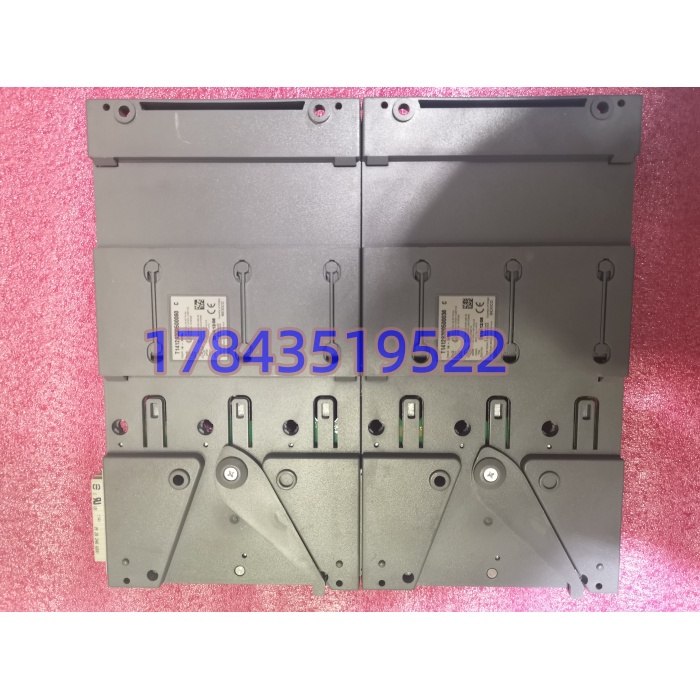

| 安装底座 | 适配 9852×2 双槽底座、T9300 标准 I/O 机架 |
| MTBF 参考 | ≥ 75,000 小时（原厂实验室标定） |
| 适用负载 | 安全电磁阀、现场继电器、声光报警装置 |
产品深度介绍

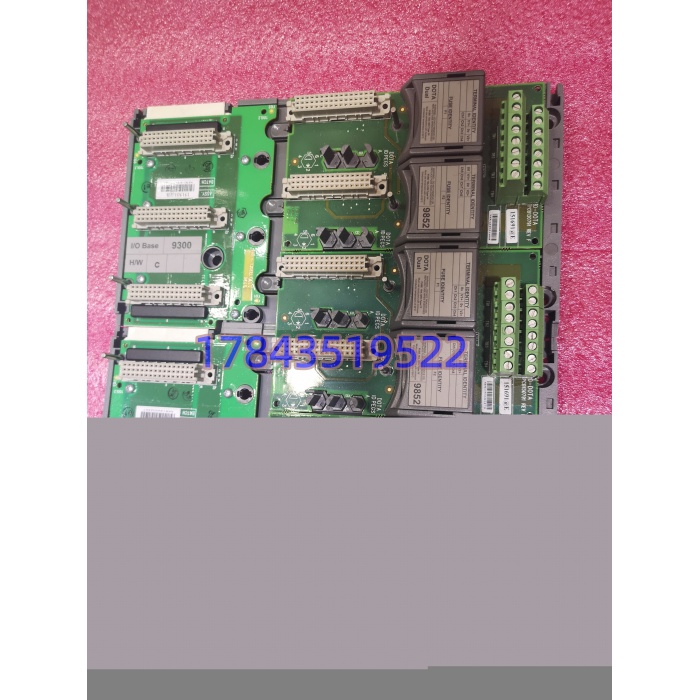

9852（T9852）是 ICS TRIPLEX Trusted 安全仪表系统专用数字输出终端板，石油化工、煤化工、火电机组 SIS 紧急停车回路标配硬件，承接 T9451 逻辑卡下发的安全联锁信号，驱动现场切断阀、放空阀、紧急停机继电器等关键执行设备。采用双路独立 24VDC 冗余供电设计，单路电源回路熔断不会导致全部安全输出失效；8 路通道分组隔离，单路线缆短路仅锁定对应通道，其余安全回路正常投用。硬件原生匹配三重化表决机制，输出信号经三路独立电路比对后动作，规避单芯片故障引发误跳机。配套分体式 I/O 底座，现场线缆全部固定在端子板，更换上层逻辑卡无需重新拆线，大幅缩短安全系统抢修停机时长，满足高危工艺装置 7×24 小时容错运行需求。
常见问题解答
- 问：现场原有老款 T9852 版本不同，新款 9852 能直接替换吗？答：端子排布、供电引脚完全通用，硬件直插底座即可工作。上机前核对 T9451 输出卡固件大版本，固件低于 R12 会出现通道表决延迟，可提前匹配对应固件；替换完成后逐通道做短路、断线诊断校验。
- 问：只接入一路 24VDC 现场电源，安全联锁还能正常动作吗？答：短时单路供电可输出信号，但冗余容错能力完全失效，该路电源故障会直接造成整块端子板无输出，引发装置无保护停机。规范投运必须两路来自不同 UPS 回路的 24VDC 独立供电。
- 问：这块 T9852 支持不停机热插拔更换吗？答：端子本体不可带电拔插，拔线瞬间会切断对应通道电磁阀供电，触发工艺紧急停车。标准操作流程：提前在上位程序屏蔽对应 SIS 联锁、切断两路现场 24V 电源、放电后再拆装。
- 问：8 路输出通道可以直接驱动大功率切断电磁阀吗？答：单通道最大承载电流有限，大功率安全电磁阀建议中间加装隔离继电器，避免感性负载反电动势击穿端子板输出回路，造成安全通道永久失效。
- 问：怎么确认发货是全新原厂，不是翻新维修端子板？答：每块 9852 附带机身唯一序列号、原厂外包装合格证，入库核验 PCB 无维修动焊、端子铜片无氧化烧蚀。出库搭建完整 Trusted T9451+9852 测试机架，24 小时循环通道动作测试，附带纸质检测报告，可远程通电视频验货。
- 问：9852 和 T9851 端子板能互相混用替换吗？答：硬件插槽通用，但通道分组、供电熔断容量不一致，T9851 为单电源 8 通道设计，无双路冗余供电架构，高危 SIS 系统不可混用，必须同型号匹配原有底座。
品控检测流程简述
- 入库核验：核对原厂序列号、外箱标识，检查接线端子无变形、电路板无维修焊点、LED 指示灯无暗点；
- 真机带载测试：搭建 T9451 逻辑卡 + 9852×2 完整测试底座，8 通道循环通断模拟电磁阀负载，连续 24 小时运行记录温升；
- 电气检测：500 V 摇表完成通道对地绝缘测试，校验两路冗余电源切换、短路故障告警指示灯动作；
- 固件归档：记录配套适配 T9451 固件版本，拍摄端子接线面微距照片留档；
- 出库防护：工业防静电袋真空密封，加厚防震纸箱，粘贴 QC 合格防撕标签，随货附带整机测试报告。
