描述
关键技术规格

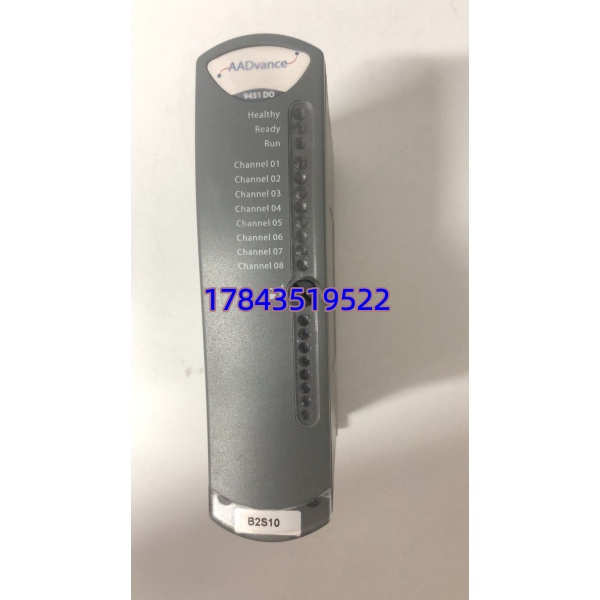

| 参数项 | 参数数值 |
|---|---|
| 适配机架 | AADvance 标准 TMR 三重冗余安全机架 |
| 输出通道数量 | 8 路独立隔离数字安全输出通道 |
| 现场额定电压 | 24 VDC，兼容 24/48V 直流执行机构回路 |
| 单通道持续输出电流 | 最大 0.5A，短路硬件自锁保护 |
| 背板供电范围 | 18 ~ 32 V DC，整机最大背板电流 165mA |
| 整机额定功耗 | 3 W，散热功率 10.2BTU/h |
| 系统扫描周期 | 1.174ms / 2.202ms 双档可选 |
| 安全架构 | 三路独立 TMR 硬件 2oo3 表决，单通道故障隔离不影响其余回路 |
| 诊断功能 | 通道断线、短路、负载过载、背板电压超限全自检 |
| 维护特性 | 冗余 IO 架构支持单模块在线热插拔，更换不中断安全联锁 |
| 认证等级 | IEC 61508 SIL3、TÜV 功能安全认证 |
| 整机重量 | 约 340 g |
| 工作温度区间 | 0 ℃ ~ +60 ℃ 安全控制柜标准工况 |
| 防护工艺 | 全板三防保形涂层，抗粉尘、变频器强电磁干扰 |
| 配套组态软件 | AADvance Workbench 安全组态工具 |
| 状态指示灯 | Healthy 运行、Bus 总线、Channel 通道故障三组独立 LED 指示灯 |

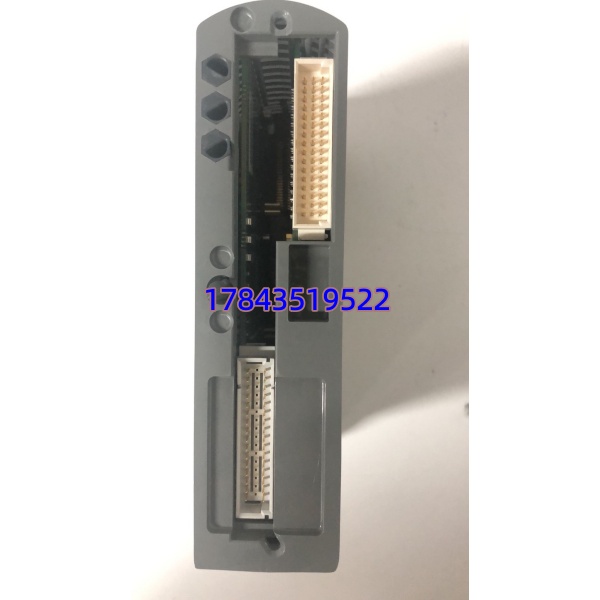

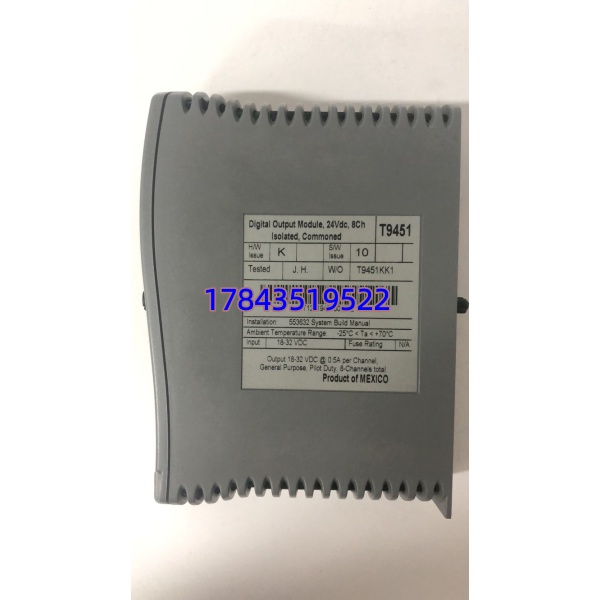

产品深度介绍
ICS TRIPLEX T9451 是 AADvance 三重化安全系统专用 8 通道数字输出 IO 模块，专为化工、油气、电厂高危工况 ESD 紧急停车、FGS 火气联锁系统设计，依托 TMR 三模冗余架构消除单点失效安全风险。模块内部三路独立硬件同步执行输出表决逻辑，2oo3 硬件表决输出安全指令，单路通道电路故障时另外两路维持完整联锁输出，杜绝安全回路误跳、拒动；每一路输出通道搭载独立短路、断线诊断电路，现场电磁阀线缆破损、短路时仅故障通道自锁告警，其余 7 路安全回路不受干扰。背板采用三重同步总线与 T9110 安全处理器交互，完整同步联锁跳闸逻辑、故障事件记录；向下兼容全套 AADvance 三重化 AI/DI/AO 安全 IO 卡件，原有安全机架、端子接线无需改动即可完成备件替换，满足化工、油气行业强制 SIL3 安全验收标准。存量老旧 SIS 安全系统原厂供货周期长，维保多依赖原装现货库存替换。
应用场景与行业案例
工程痛点
老旧普通单重 DO 模块无硬件三重表决，通道电路老化易出现联锁拒动 / 误跳，引发装置非计划停工；T9451 三重输出模块固件版本不匹配时，三路表决同步偏移，安全联锁可靠性大幅下降。原厂逐步减产，海外调货周期超三个月；市面翻新 IO 卡表决电路老化，长期运行存在重大安全隐患。
典型应用场景
- 石油化工炼化装置 – ESD 紧急停车系统高压反应器切断阀、泄压电磁阀、紧急隔离阀三重安全驱动输出，超温超压联锁自动切断进料。
- 天然气长输场站、海上平台 – FGS 火气监测系统火焰、可燃气体超标触发声光报警、进站气源紧急切断阀安全输出控制。
- 火力发电厂 – 锅炉、汽机 SIS 安全保护机柜炉膛熄火、汽机超速、锅炉干烧紧急停机联锁电磁阀驱动。
- 煤化工、化肥合成装置 – 高温高压反应器安全联锁全程不间断三重表决输出，满足化工行业强制 SIL3 安全验收规范。
真实案例
某 260MW 联合循环电厂 ESD 机柜一块 T9451 输出通道表决同步异常，锅炉紧急切断阀存在拒动风险，调度要求机组降负荷运行。联系 ICS TRIPLEX 原厂确认调货周期 15 周，长期降负荷发电量损失明显。我方现货 IO 模块完成 24 小时三重同步仿真测试后当日发出，4 天抵达现场替换，三路通道表决同步恢复正常，机组恢复满负荷运行。后续电厂采购两组冗余 IO 模块作为长期备用备件。
核心卖点与差异化
- 原厂全新同批次硬件，三路通道表决时序出厂统一标定，对比拆分翻新件无同步偏移、联锁误报警问题
- 现货库存，48 小时内安排出库发货，规避原厂长周期订货带来的装置降负荷风险
- 出库完成 24 小时三重通道联动压力测试，模拟全 8 路 IO 满负载运行，配套纸质检测报告、总线通讯测试视频可同步交付客户核验
- 提供 12 个月整机质保，覆盖三路输出驱动、三重 TMR 总线、通道诊断、供电回路出厂硬件缺陷
- 完全匹配 AADvance 安全机架背板总线时序，原有安全联锁程序、SIL 整定参数无需修改，直接插拔替换即可投运安全系统
