产品深度介绍

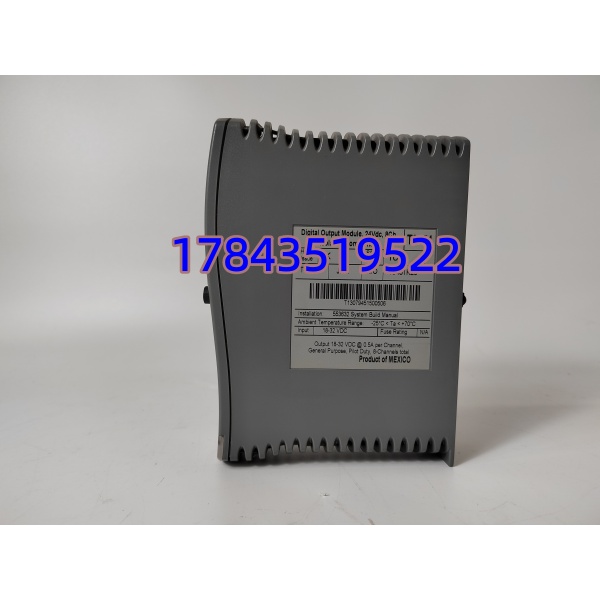

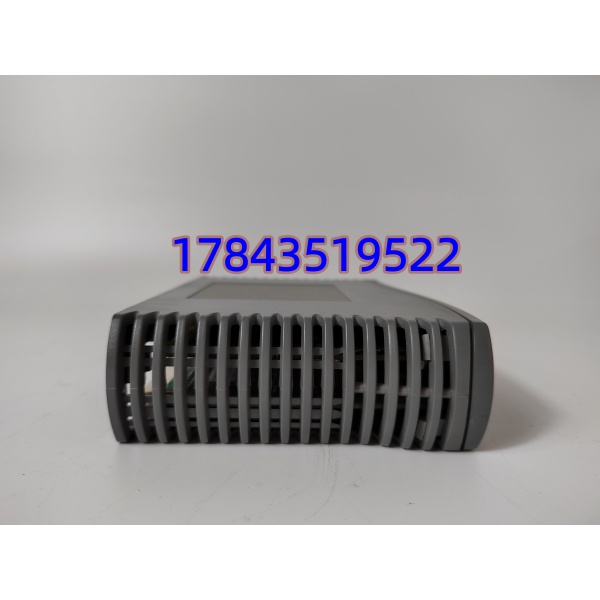

ICS TRIPLEX T9451 是 ADDvance 安全控制系统专用三重冗余数字输出模块，依托 TMR 三模冗余硬件架构，三路通道独立运算表决输出，单通道故障不会造成安全联锁误动作，取得 IEC61508 SIL3 安全认证，适配化工、油气、电力的 ESD 紧急停车、火焰 / 泄漏联锁回路。模块集成 8 路 24V 直流输出通道，单通道额定 2A 负载，内置过流短路锁存保护、分组故障安全切断开关；面板配备独立通道状态 LED 与系统健康指示灯，故障可快速定位。配套 T8122/T8123 系列安全控制器使用，背板三重总线同步数据，满足连续生产装置高安全等级控制需求，是老旧 Tricon 安全系统输出通道故障替换刚需备件。
关键技术规格
| 参数项目 | 详细参数 |
|---|---|
| 输出通道 | 8 路独立数字输出，分两组 4 通道分组管理 |
| 输出额定规格 | 24VDC，单通道最大 2A 负载 |
| 安全架构 | TMR 三重化硬件表决，三取二输出逻辑 |
| 安全认证 | IEC61508 SIL3 TÜV 功能安全认证 |
| 故障保护 | 单通道过流短路锁存；8 通道分组故障安全断电开关 GFSS |
| 背板通讯 | ADDvance 三重冗余内部总线，同步周期 10ms |
| 诊断功能 | 通道开路 / 短路诊断、背板通讯故障、表决不一致告警 |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 整机功耗 | 最大 9.5 W |
| 配套控制器 | T8122、T8123 ADDvance 安全处理器机架 |
| 防护设计 | 金属散热壳体，抗振动、抗工业电磁干扰 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核验原厂装箱单据、进口入库记录，机身序列号与单据一一匹配
- 防伪识别：壳体原厂丝印型号、TÜV 认证标识完整，无打磨、重喷序列号、翻新补漆痕迹

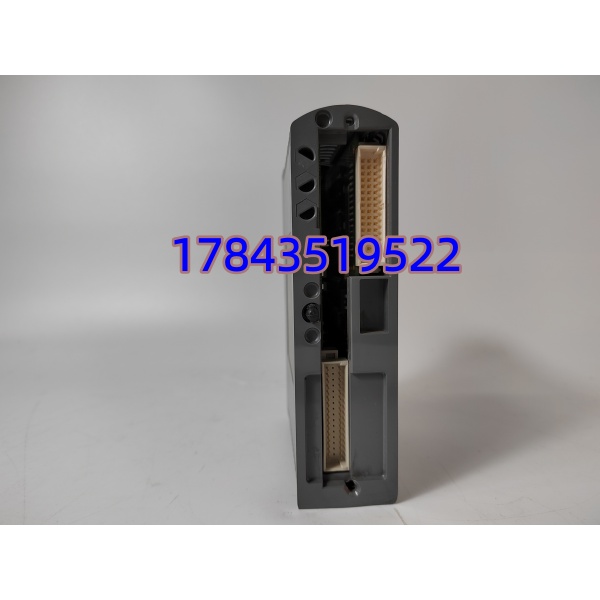

- 外观检查：金属壳体无磕碰变形、背板连接器针脚无弯折、LED 指示灯无破损、电路板无受潮腐蚀
- 附件核对：原厂纸质手册、端子卡扣、产品合格证齐全
2. 上机功能测试
测试平台：ADDvance T8123 控制器机架，配套 24V 电磁阀模拟负载、TriStation 组态软件测试项目：
- 背板 24V 上电自检，Health 运行绿灯稳定常亮，无表决故障告警
- 8 路通道逐路强制通断，对应面板 LED 同步点亮，模拟负载正常吸合动作
- 单通道模拟短路测试，验证过流锁存保护、GFSS 分组断电功能生效
- 连续 24 小时三重 TMR 表决老化测试，无三通道数据不一致报错
- 固件版本读写、通道诊断功能全项校验，故障告警提示精准匹配通道测试完成出具纸质质检报告，全程录制测试视频可发给客户核对
3. 电气参数测试
- 500V 摇表绝缘电阻测试，通道对地、通道间绝缘阻值大于 10MΩ
- 输出回路导通、短路保护阈值校验，2A 额定负载稳定无压降
- 背板三重总线通讯完整性检测，三路数据同步无延迟偏移
4. 固件与配置验证
- 读取出厂固件完整版本号，拍照存档标注
- 测试通道短路 / 开路诊断上报功能，软件可精准定位故障点位
- 备份出厂默认背板通讯参数、表决阈值配置
5. 最终质检与包装
质检人员签字确认全部测试项合格；模块单独密封原厂防静电袋，外层气泡膜包裹防护，硬质工业纸箱封装；箱体粘贴 QC 合格标签，标注测试日期、机身序列号。
