描述
产品详情

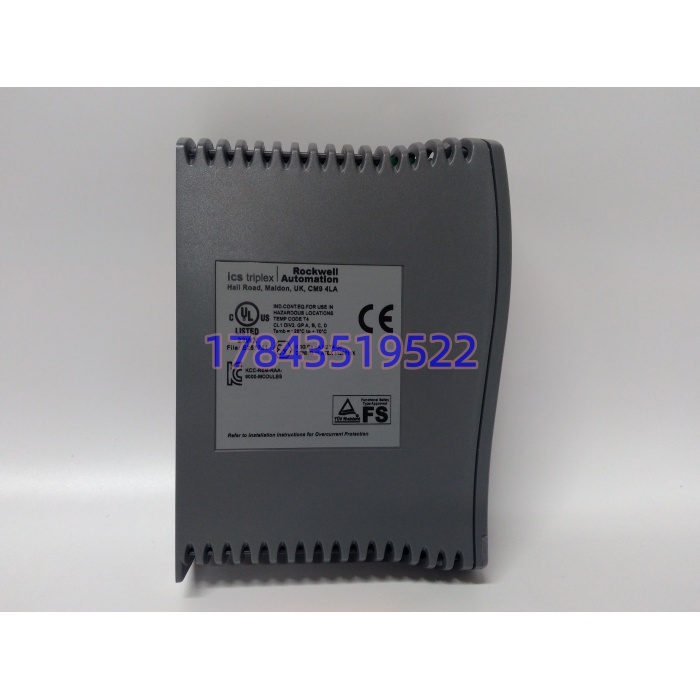

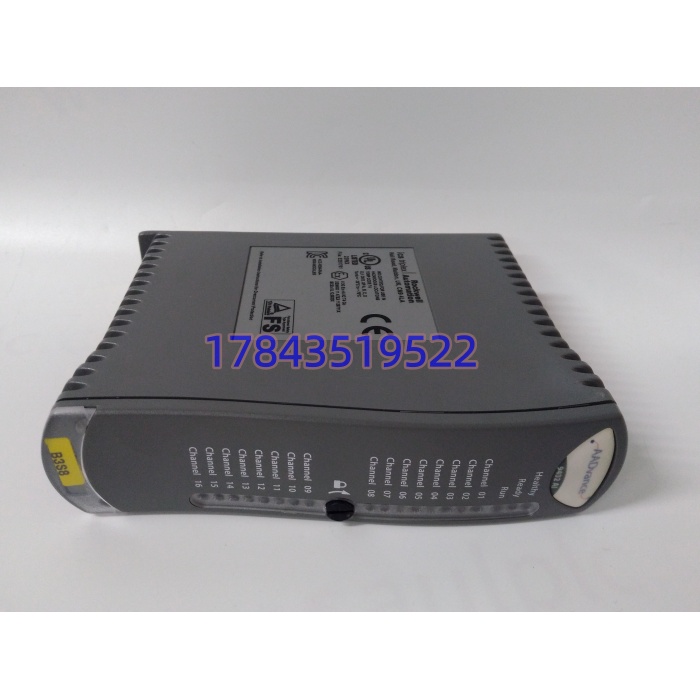

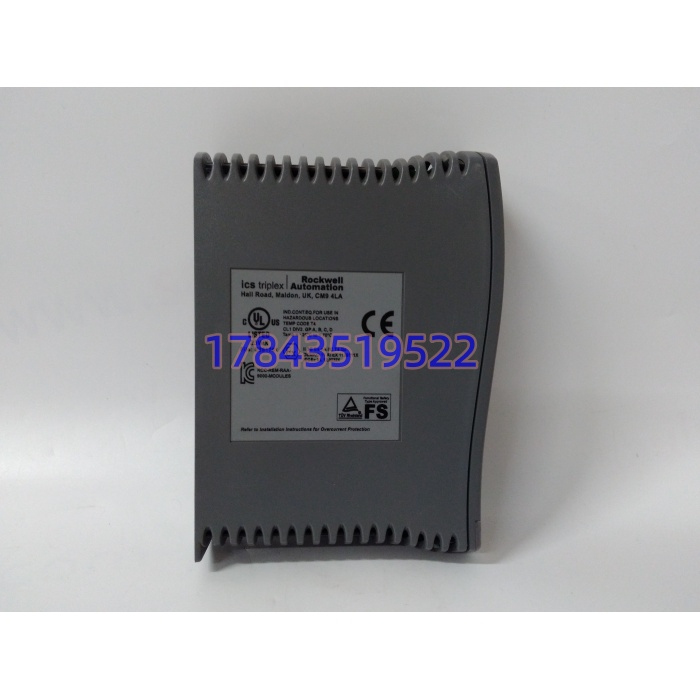

・型号：T9432・品牌：ICS Triplex・系列：AADvance
规格参数
- 通道数量：16 路隔离模拟输入通道
- 支持信号：4‑20mA、0‑20mA、‑10V~+10V 电压信号
- ADC 分辨率：16 位
- 安全认证：IEC61508 SIL3
- 内部架构：TMR 三取二硬件表决
- 模块功耗：4W，24VDC 背板供电
- 诊断能力：通道断线、短路、超限检测
- 面板指示：每通道独立 LED 状态指示灯
- 工作温度：‑40℃ ~ +70℃，机柜内无凝露
- 安装方式：AADvance 机架插槽插拔式
- PCB 防护：三防涂层，适用于化工、电厂高污染机柜
- 配套端子：需匹配 AADvance 对应端子组件
产品介绍
T9432 是 AADvance 系统模拟量安全采集模块，现场压力、液位、温度变送器信号送入本模块，依靠内部三取二表决电路抑制单点硬件故障带来的错误读数，输出可信测量值供 ESD、FGS 联锁逻辑使用。坦白讲，不能和同系列 T9431 直接互换，通道数量、表决电路配置不一样。我在现场遇到过拿错型号，硬件可以插进去，组态下载报错，安全回路无法投用。该硬件已经停产，不少化工装置没有整体改造 SIS 的条件，依靠存量备件维持安全回路运行。
应用场景与行业案例
旦故障，本模块全部 16 路安全测点失效；三重冗余架构下可单块在线更换，但故障模块退出后该组测点失去容错保护，装置风险抬升。
‑ 化工装置 ESD 机柜：反应器压力温度安全采集，测点参与联锁跳闸逻辑。‑ 油气罐区 F&G 火气系统：可燃气体、压力变送器信号采集，关系罐区安全保护。‑ 煤化工装置 SIS 系统：高压设备工艺参数监测，不允许长时间失去容错能力。‑ 电厂机组安全保护系统：锅炉辅机关键模拟测点采集。
真实案例：某化工装置 AADvance 系统 T9432 报内部硬件故障，系统触发模块告警，剩余两套表决回路继续工作。仓库备用件为 T9431，插槽尺寸一致，但是通道数量与表决硬件不匹配，工程师站无法完成硬件组态。等待 T9432 备件到货耗时 4 天，这 4 天内该 16 点测点只剩二重表决，班组把该部分联锁做重点监护。事后仓库台账区分 T9431、T9432 完整型号。
