描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|

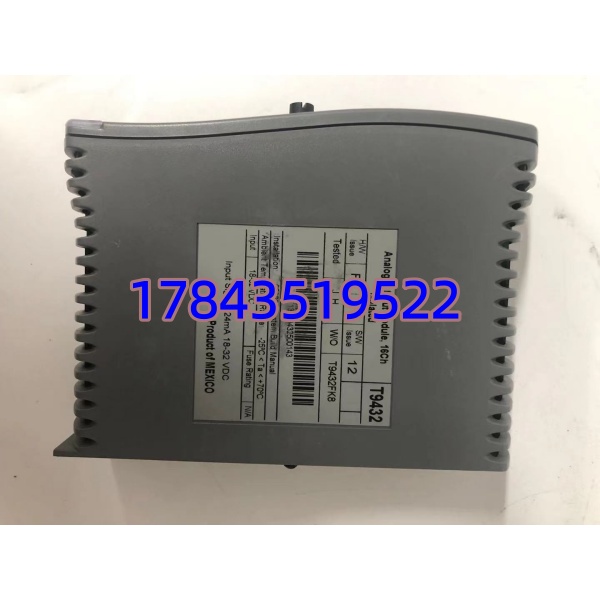

| 完整型号 | T9432 AADvance 三重化模拟输入模块 |
| 通道配置 | 16 路独立模拟输入，每通道内置三套独立 TMR 采集电路 |
| 兼容输入信号 | 4–20mA 标准变送器、0–10VDC 电压信号 |
| 模数转换分辨率 | 16 位高精度 ADC |
| 整机测量精度 | ±0.1% 满量程 FSR |
| 安全认证等级 | IEC 61508 SIL3，符合化工 ESD 工艺强制安全标准 |
| 冗余表决机制 | 纯硬件纳秒级 2oo3 三取二表决，单通道采集失效自动剔除错误读数 |
| 通道隔离耐压 | 2500Vrms 光电隔离，单通道短路不串扰其余点位 |

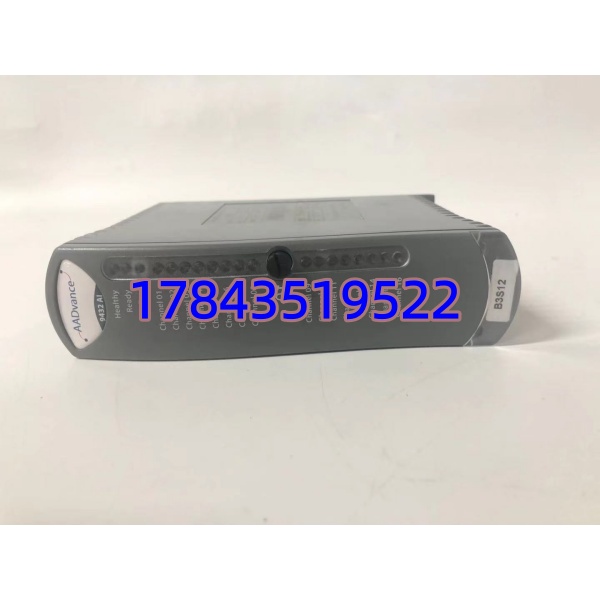

| 内置诊断 | 每通道断线、短路、信号超量程、TMR 三通道读数偏差告警，面板 LED 点位指示 |
| 事件分辨率 | 1ms SOE 事件顺序记录，精准捕捉联锁触发时序 |
| 安装架构 | AADvance 标准机架槽位，原生支持在线热插拔，机组无需全线停机更换 |
| 背板通讯 | AADvance 三重冗余背板高速总线，与 T9100 系列 TMR CPU 配套 |
| 供电规格 | DC24V 机架背板供电，单模块满载功耗≤12W |
| 防护等级 | IP20，仅限电控柜内部安装 |
| 工作温度区间 | -40 ℃ ~ +70 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 抗振动标准 | IEC60068 3M1，适配压缩机、燃机持续振动机柜 |

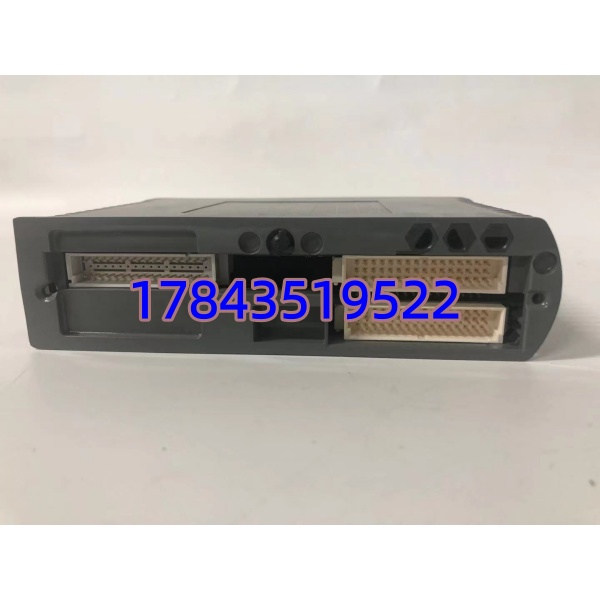

| 配套端子底座 | T9832 专用 16 通道屏蔽端子组件 |
| 配套主控 | T9100（9100）三重冗余安全处理器 |
| 内置硬件保护 | 单通道过压钳位、背板总线短路自锁保护 |
产品深度介绍
T9432 是 AADvance 安全仪表系统专用三重化模拟输入 I/O 模块，整套化工、电厂 ESD 紧急停车系统的前端信号采集核心，从传感器源头实现硬件级容错，杜绝单点采集故障导致联锁误动作或拒动。模块内部每一路模拟量均配备三套完全独立的采集放大、ADC 转换电路，三路同步采集同一变送器信号后送入专用硬件表决单元；仅当两路及以上回路读数一致时才输出有效工艺值，单套采集电路老化、损坏会被系统自动识别并隔离，其余两路持续正常采集，不会触发装置无理由跳机或该保护点失效。16 通道大容量集成设计，单模块可接入 16 支温度、压力变送器，搭配 T9832 屏蔽端子底座，大幅简化防爆柜内布线；全通道实时硬件诊断，变送器断线、线缆短路、信号漂移直接通过面板对应通道 LED 亮红灯，运维可快速定位故障回路，无需逐点万用表排查。支持机架不停机热插拔更换，检修单块模块时整套 SIS 联锁逻辑持续运行，避免炼化、电厂装置全线停工造成巨额产能损失；采集数据通过三重冗余背板总线同步上传至 T9100 TMR 安全 CPU，与系统三重运算架构完整匹配，全链路无单点失效风险。老旧 SIS 系统高发故障：单通道 TMR 采集放大电路温漂老化、背板总线收发芯片衰减，表现为压力 / 温度读数随机漂移、联锁频繁虚假触发；更换原装 T9432 后，16 通道三重采集、硬件表决、故障诊断功能全部恢复出厂标准。
应用场景与行业案例
工程痛点描述
炼化、油气、电厂老旧 AADvance SIS 机柜长期高温粉尘运行，T9432 内部单路 TMR 采集回路衰减，变送器读数持续漂移，ESD 超温、超压联锁频繁误跳车；或单通道失效无告警，反应器、压缩机失去安全保护，存在爆炸、机组飞车重大安全隐患。原厂全线停产 AADvance 老款 I/O，长采购周期内只能切除对应安全联锁，安监、油气安全校验无法通过；普通单路模拟量模块无三重 TMR 硬件，无法满足 SIL3 合规要求，不能替代使用。
典型应用场景
- 炼油、乙烯、合成氨装置 ESD 紧急停车系统反应器温度、高压分离器压力、加热炉出口温度三重安全采集，硬件三取二规避变送器单点故障导致的泄漏、爆炸事故，满足化工安监 SIL3 强制规范。
- 天然气长输管线、海上平台 F&G 火气监测系统可燃气体、硫化氢浓度变送器 16 点集中采集，宽温 – 40℃低温适配野外无空调防爆机柜，单通道故障不丢失火气联锁保护。
- 火电、联合循环燃机 ITCC 机组保护系统排气温度、轴承温度、润滑油压力三重冗余采集，超速、超温联锁可靠动作，杜绝转子飞车、炉膛熄火非计划停机，符合电网机组安全验收标准。
- 煤化工空分装置高压氧管线 HIPPS 保护系统氧气管路压力变送器高精度采集，±0.1% 测量精度，防止超压氧爆风险，三重硬件表决消除测量单点失效漏洞。
- 大型污水处理厂危险药剂罐区安全监控药剂储罐液位、温度多点安全采集，热插拔维护不中断全厂安全联锁，降低药剂泄漏环保事故风险。
真实案例
华东某 30 万吨合成氨装置年度安全校验，运维检测两套 T9432 模块多路通道 TMR 三取二偏差持续超标，每周多次反应器温度虚假触发 ESD 停车，生产损失巨大。原厂反馈 AADvance T 系列 I/O 已停产，海外调货四个半月，切除联锁运行存在反应器超温爆炸重大隐患。采购全新原装现货 48 小时到场完成更换，16 通道三重采集误差回归出厂 ±0.1% 标准，ESD 联锁动作精准无误跳，顺利通过化工安监 SIL3 专项校验。
核心卖点与差异化
- 原生每通道三重独立 TMR 采集电路 + 硬件 2oo3 表决，区别于普通单路 AI 模块，整机达到 SIL3 安全等级，高危工艺满足国家安监强制合规要求
- 16 通道大容量集成，单模块覆盖 16 支 4-20mA 变送器，相比 8 通道 TMR 模块减少机柜占用、降低备件种类与布线工作量
- 硬件级全通道实时诊断，断线、短路、读数偏差面板 LED 点位可视化指示，故障定位效率提升 80%，大幅缩短停机检修时长
- 原生支持机架在线热插拔，更换模块无需装置全线停工，规避炼化、电厂连续工艺停产产能损失
- 16 位高精度 ADC，整机 ±0.1% FS 测量精度，高压、高温精密联锁工况无温漂、无测量失真
- 三重冗余背板总线，与 T9100 三重 CPU 全链路 TMR 架构匹配，从采集到运算全程无单点失效
- 出厂 16 通道全量程、三重表决 24 小时满载老化测试，同步提供线性采集、故障仿真纸质原厂质检报告
- 现货库存无需等待原厂长交期，整块 TMR 模拟输入模块提供 12 个月质保，TMR 采集回路、背板总线收发硬件故障支持换新
