描述
产品深度介绍

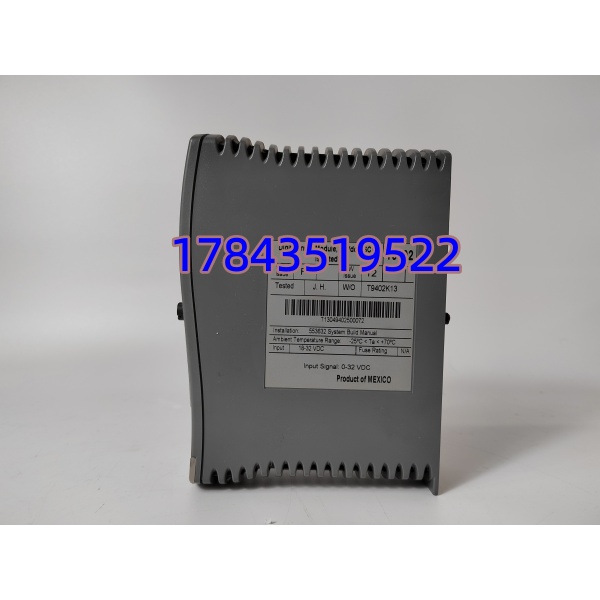

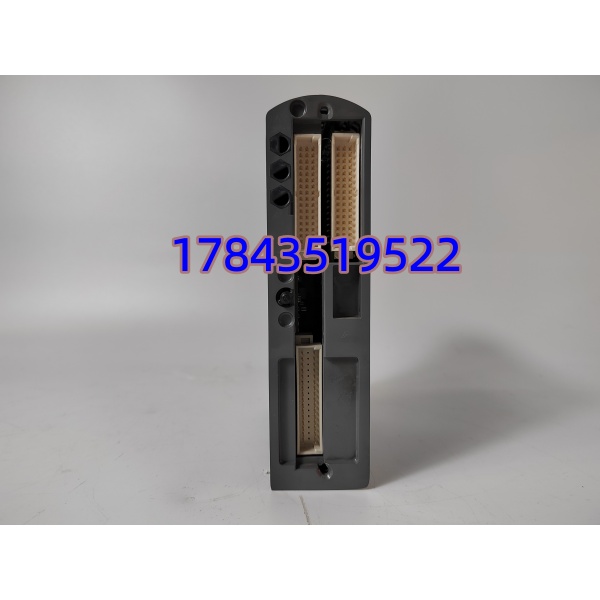

ICS TRIPLEX T9402 是 T9100 安全系统专用三重冗余通信处理器，采用全 TMR 三模容错硬件架构，独立三组运算电路并行处理通讯数据，通过 2oo3 三取二表决逻辑规避单点通讯失效风险，满足 IEC61508 SIL3 功能安全等级要求。模块搭载双路独立以太网通道，支持 Modbus TCP、OPC DA 等主流工业协议，可实现安全联锁信号、机组转速、火气检测、SOE 事件时序数据跨系统上传；数据映射容量充足，可完成数千点安全变量双向交互。模块故障不会中断底层安全逻辑运算，仅切断对外数据交互，主控制器仍持续执行 ESD 紧急停车、机组保护核心程序，大幅降低安全装置停机风险。适配炼化加氢装置、燃气轮机、海上平台火气监测、电厂机组保护等高可靠场景，配套 TriStation 1131 组态软件完成通讯点位配置与冗余网络规划。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | T9402 |
| 适配系统 | ICS TRIPLEX T9100 TMR 三重冗余安全系统 |
| 硬件架构 | 三重独立运算单元，2oo3 表决容错 |
| 网络接口 | 双路 10/100M 自适应 RJ45 以太网，通道电气隔离 |
| 支持通讯协议 | Modbus TCP、OPC DA、TriStation 专有总线 |
| 最大数据映射点位 | 4000 个读写寄存器点位 |
| 事件记录 | 兼容系统 1ms 分辨率 SOE 时序上传 |
| 安全认证 | TÜV IEC61508 SIL3、ATEX Zone2 |
| 供电方式 | T9100 机架背板 24VDC 冗余供电 |
| 整机功耗 | 最大 18 W |
| 工作温度 | -20℃ ~ +70℃，工业宽温设计 |
| 维护特性 | 支持机架热插拔，单卡故障不影响底层安全逻辑 |
| 配套软件 | TriStation 1131 组态编程软件 |
| 安装规格 | T9100 标准主机架插槽式安装 |
技术避坑指南
1. 固件与 TriStation 软件版本不匹配，模块识别异常
问题：新 T9402 出厂固件版本过新，老旧 TriStation 工程软件无法扫描识别硬件，通讯配置页面无法打开。
避坑：
- 采购前记录现场软件版本，同步匹配对应固件程序
- 版本不兼容可远程降级模块固件至适配版本，无需返厂真实案例：炼化 ESD 系统更换 T9402 后扫描无硬件条目，降级固件后通讯配置功能恢复。
2. 双网口网段同网段配置，冗余切换失效
问题：主备以太网设置同一 IP 网段，网线故障时无法自动切换备用链路，上位机通讯全断。
避坑：
- 两路网口划分独立网段，设置不同网关与 IP 段，实现物理链路冗余
- 配置完成后手动拔主网线，测试 3 秒内自动切至备用网口无数据中断警示：燃气轮机 CCS 系统未区分网段，主网线破损后上位机完全丢失机组监控数据。
3. 静电击穿网口通讯芯片，单通道永久失效
问题：干燥环境未佩戴防静电手环拆装，静电损坏网口收发电路，一路以太网彻底无信号。
避坑：
- 拆封、插拔网线、拆装模块全程佩戴防静电手环，放置防静电垫
- 禁止徒手触碰背板金手指、网口金属触点真实案例：运维人员无防静电操作，单网口芯片击穿，只能单链路运行失去冗余保护。
4. 通讯点位映射溢出，部分安全信号无法上传
问题：映射寄存器点位总量超过 4000 上限，新增联锁、火气点位丢失，上位机无显示。
避坑：
- 提前统计双向交互点位总量，预留 15% 余量，超容量配置第二块 T9402 做负载分摊
- 无用历史点位及时清理，释放映射空间
5. 热插拔前未停止上位机数据采集，瞬时通讯风暴触发模块告警
问题：带电拔插模块时上位机持续高频读写点位，产生大量通讯报文，模块 ERR 告警重启。
避坑：
- 更换前暂停 SCADA、OPC 服务端采集任务，切断数据交互流量后再插拔
- 新模块配置完成后再恢复上位机通讯采集
