描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | T8830 |
| 通道数 | 40 路模拟量输入 |
| 信号类型 | 4-20mA / 0-10V（2 线制） |
| 供电电压 | 18–32 VDC（双冗余供电） |
| 功耗 | 最大 5W |
| 输入阻抗 | 250 Ω |
| 通道保护 | 每通道 50mA 独立保险丝 |
| 连接器 | 96 针插座（SK1/SK2） |
| 安装方式 | 标准 DIN 导轨 |
| 工作温度 | -20°C ~ +70°C |
| 安全等级 | IEC 61508 SIL 3（外部隔离） |
| 适配模块 | T8431 模拟量输入模块 |
| 尺寸（宽 × 高 × 深） | 160×160×120 mm |
| 重量 | 0.8 kg |
产品深度介绍

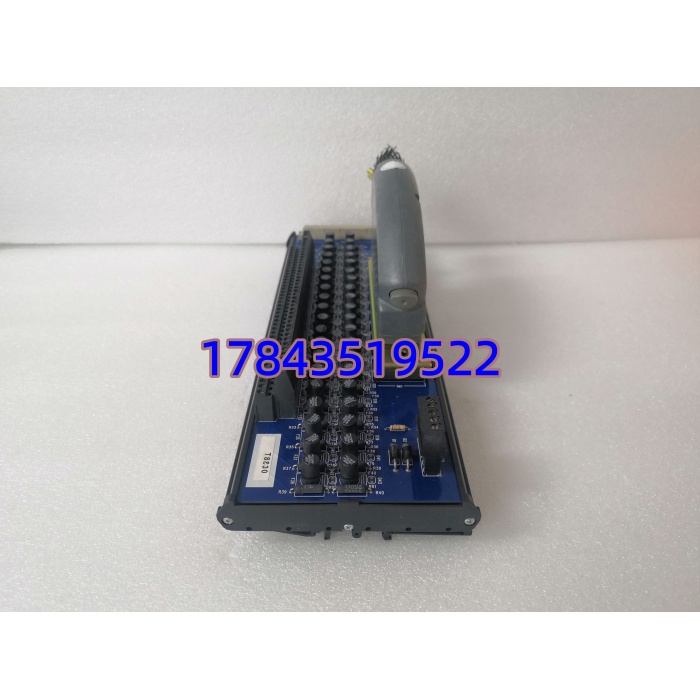

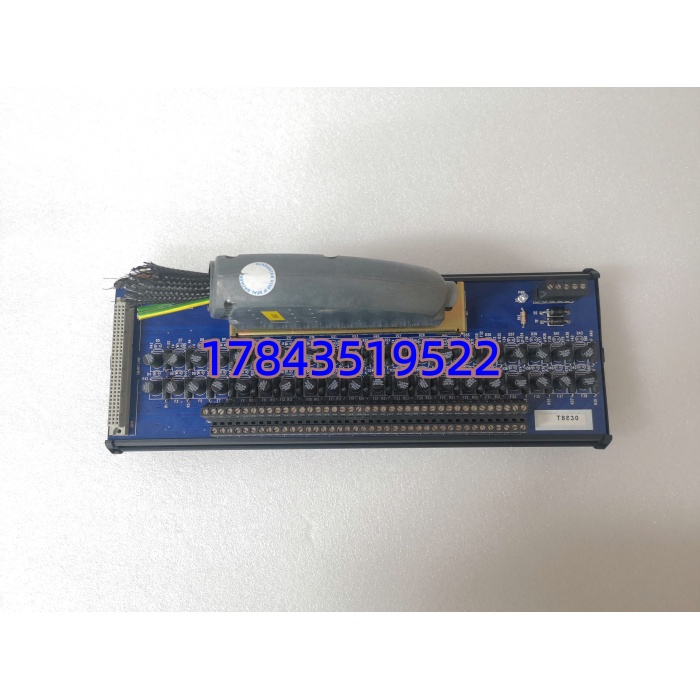

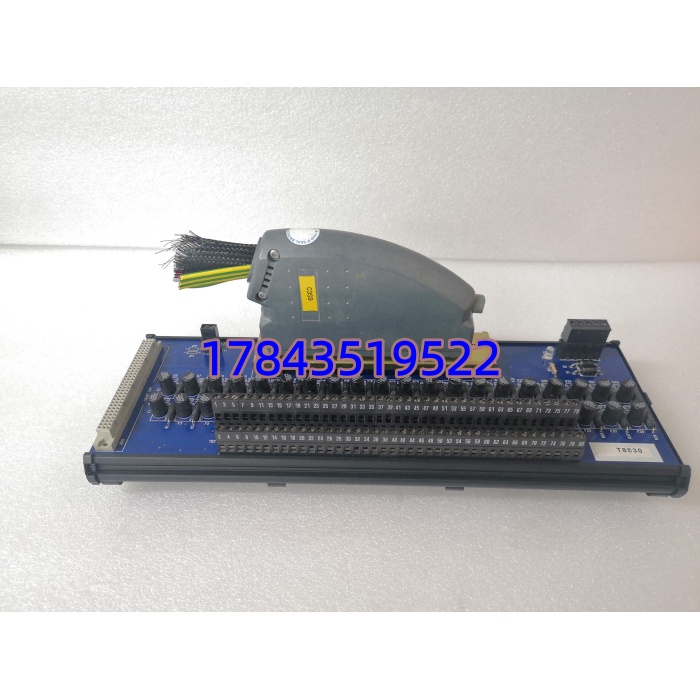

ICS Triplex T8830 是 Trusted TMR 安全控制系统的40 通道模拟量输入端子板（FTA），负责现场传感器 / 变送器信号的转接、保护与预处理，配合 T8431 等主控模块完成高可靠性数据采集。
采用高密度设计，单块模块集成 40 路输入，大幅节省机柜空间；每通道独立 50mA 保险丝，实现故障隔离，避免单点故障扩散；支持 SmartSlot 热插拔，在线更换不中断系统运行，广泛应用于石化、电力等安全关键场景
质量检测流程
- 入库验收检测核对原厂标签、装箱单，追溯来源；检查板卡无腐蚀、烧蚀、划痕，端子完好；核对保险丝、说明书、合格证等附件。
- 上机功能测试搭建 Trusted TMR 测试平台，与 T8431 模块配对；逐通道注入 4-20mA 标准信号，验证采集精度；连续 24 小时带载运行，记录稳定性与温升，出具测试报告，可提供测试视频 / 照片。
- 电气参数测试测试绝缘电阻、端子导通性；校验每通道保险丝完整性；检测双路供电冗余切换功能，确保无单点故障。
- 配置与固件验证确认模块硬件版本、端子定义；拍照记录开关 / 跳线位置，便于现场快速配置。
- 最终质检与包装质检签字确认；防静电袋密封，气泡膜 + 硬纸箱包装，贴 QC 合格标签与日期。
技术避坑指南
- 通道保险丝选型错误问题：误用非 50mA 保险丝，导致通道烧毁或保护失效。避坑：严格使用 TR5 型 50mA 保险丝；更换前断电，避免带电操作。真实案例：某电厂现场误用 100mA 保险丝，信号过载时未熔断，烧毁 3 路通道，延误检修。
- 与主控模块配对错误问题：T8830 仅适配 T8431，错配其他模块（如 T8403）导致通讯失败。避坑：采购前核对系统模块型号；上机前确认 96 针接口定义一致。
- 双路供电接线错误问题：单路供电或正负极接反，导致模块掉电、信号波动。避坑：严格按手册接双冗余 24VDC；通电前用万用表测量电压与极性。
- 信号屏蔽接地不当问题：屏蔽层两端接地，形成环流干扰，导致数据跳变。避坑：屏蔽层单端接地（控制柜侧）；远离变频器、大功率电机等干扰源。
- 热插拔操作不规范问题：带电插拔时用力过猛，导致 96 针接口变形、接触不良。避坑：对准插槽均匀用力；插拔前确认模块指示灯状态，避免带载强拔。
