描述
产品详情

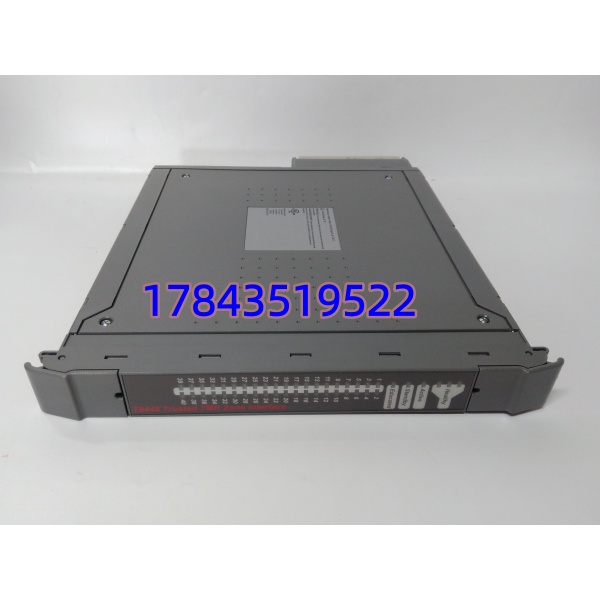

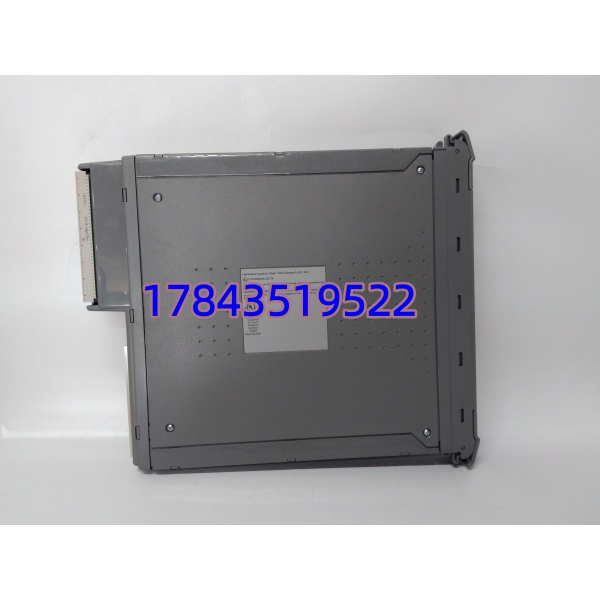

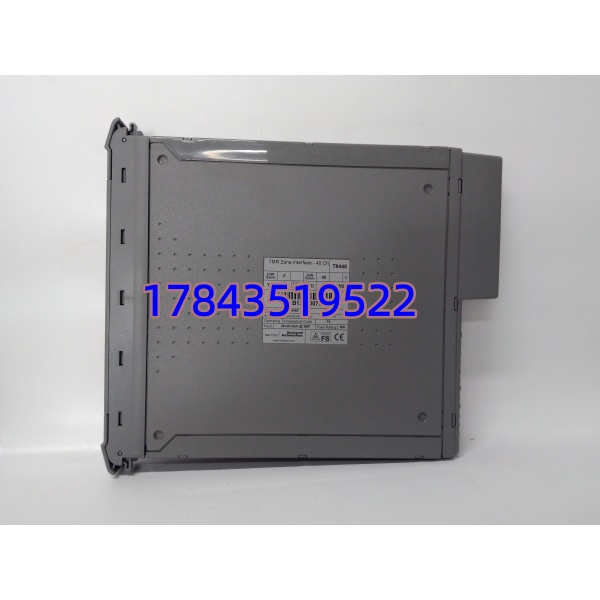

・型号：T8448
・品牌：ICS Triplex
・系列：Trusted TMR 8000 安全系统
规格参数
| 参数项 | 技术指标 |
|---|---|
| 通道总数 | 40 路独立通道，分为 5 组，每组 8 通道 |
| 通道组态 | 单通道软件可选 4-20mA AI / 24V DI / 24V DO |
| 额定供电 | 18–32VDC 冗余背板供电，整机功耗 27W |
| 单通道输出负载 | 最大 2A，单电源组总负载 8A |
| 电气隔离 | 通道对地、通道与背板 2500V 光电隔离 |
| 总线接口 | TZB 区域容错总线，传输速率 1Mbps |
| 总线传输距离 | 铜缆 TC-301 最长 30m，光纤转换最远 10km |
| 安全认证 | IEC61508 SIL3、TÜV、ATEX 防爆合规 |
| 线路诊断 | 每通道自动检测短路、开路、负载异常 |
| 冗余架构 | 硬件三重模块冗余，三路信号 2 取 3 表决 |
| 工作温度 | 0℃ ~ +60℃标准机柜，-20℃~+70℃宽温工况 |
| 环境湿度 | 5%~95% RH，无冷凝 |
| 外形尺寸 | 266mm 宽 × 31mm 高 × 303mm 深 |
| 整机重量 | 约 1.14kg |
| 配套端子板 | T8842 FTA 现场端子底座 |
产品介绍
T8448 是 Trusted TMR 安全系统专用区域接口卡，一套模块可同时接入模拟量变送器、无源开关触点、切断电磁阀，不用分开采购 AI、DI、DO 三类独立卡件，缩减机柜槽位占用。 普通固定功能 IO 卡只能单一信号类型，这款卡单通道在线修改组态，技改新增测点不用更换硬件；三冗余硬件表决机制，单通道、单路背板故障不会触发安全联锁误动作。配套 TZB 区域总线，可将火气检测、装置联锁分区独立布置，远距离现场机柜无需增设完整主控机架，适合大型炼化、天然气场站分区管控。原厂已缩减产能，存量安全系统仅靠拆机备件维持替换。
应用场景与行业案例
痛点切入
分功能 IO 卡件备货种类多，库存资金占用高；普通单通道卡无三重表决，线路短路易造成整套安全系统跳停；远距离现场仪表必须增设完整主控柜，改造成本偏高。
典型场景
- 炼化加氢装置火气安全分区：接入可燃气体探测器、火焰检测器、紧急切断阀，SIL3 联锁保护。
- 天然气长输压气站安全柜：采集压缩机超温、超压开关，输出放空、停机联锁指令。
- 火电锅炉炉膛安全监控 FSSS：炉膛火焰信号、吹扫阀限位、急停按钮统一采集输出。
- 化工合成车间防爆分区：多点液位、压力变送器 4-20mA 信号，超限触发进料切断逻辑。
- 海上平台中控安全子站：远距离 TZB 总线布线，适配海上潮湿、振动机柜环境。
真实案例
某年产 80 万吨乙烯装置原配多套独立 AI/DI/DO 卡件，机柜槽位饱和，新增气体测点无扩容空间。采购 4 块 T8448 替换原有 8 块单功能 IO 卡，每通道按需配置信号类型，TZB 总线延伸至现场防爆机柜。一次现场可燃气体探测器线缆破皮短路，仅对应通道报故障告警，其余联锁回路保持正常监控，维修人员更换线缆耗时 18 分钟，装置未执行安全停车。自控工程师反馈，模块化可组态通道大幅减少备件库存，三冗余架构避免单点线路故障全线跳停。
