描述
产品详情

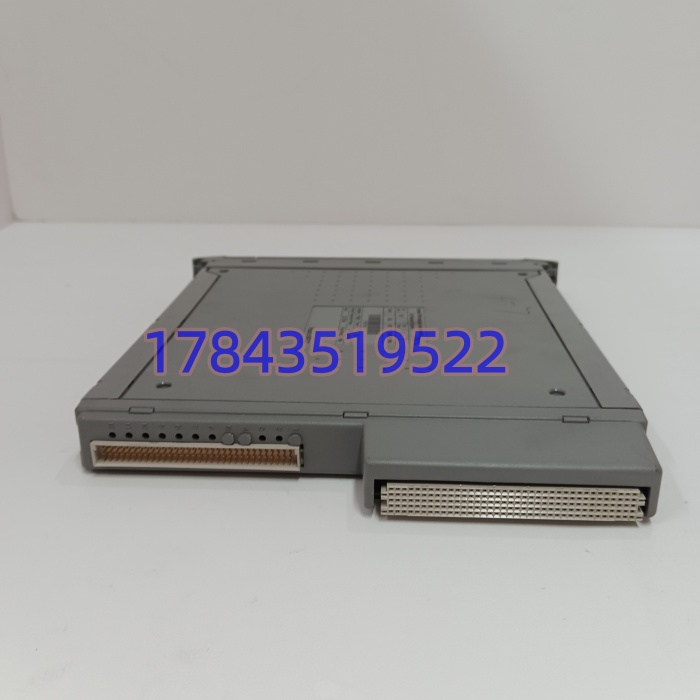

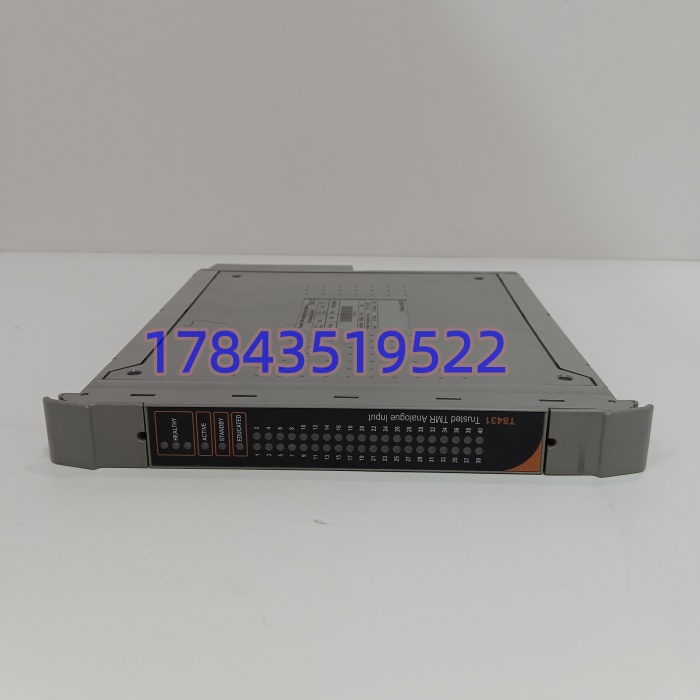

・型号：T8431C
・品牌：ICS TRIPLEX
・系列：Trusted TMR SIS I/O
规格参数
| 参数项 | 参数数值 |
|---|---|
| 通道总数 | 40 路独立模拟输入，每通道内置三路 TMR 采集支路 |
| 输入信号 | 0~22mA 电流、0~6VDC 电压，单通道软件切换 |
| AD 分辨率 | 12 位，最小采样 3.9μA |
| 满量程精度 | ±1% FS，出厂校准精度 0.03% FS |
| 隔离耐压 | 2500VAC 现场侧与背板隔离 |
| 模块后缀 C 含义 | 整机三防涂覆，适配 G3 腐蚀环境 |
| 事件记录精度 | SOE 1ms 时间戳 |
| 自动自检周期 | 每 2 分钟后台全通道硬件检测 |
| 背板供电 | DC20~32V 双冗余供电 |
| 整机功耗 | 15~18W |
| 运行温度 | -5℃～60℃，无凝露 |
| 存储温度 | -40℃～85℃ |
| 防护耐受 | 抗硫化氢、盐雾、粉尘、高湿腐蚀气体 |
| 安装规格 | Trusted 标准 I/O 机架插槽，支持带电热插拔 |
| 整机尺寸 | 266mm×31mm×303mm |
| 整机重量 | 1.15kg |
| 安全认证 | IEC61508 SIL3、CE、UL |
| MTBF | ＞50000 小时（室内常规控制室） |
产品介绍
T8431C 是 Trusted 安全系统专用 40 通道三重冗余模拟输入卡，后缀 C 代表全板三防漆涂覆，对比基础款 T8431，电路板焊点、芯片全部密封防护，适合海上平台、炼化、硫磺回收这类腐蚀气体重的现场。
坦白讲，每一路采集通道都有三套独立采集电路，依靠三取二表决屏蔽单支路漂移、损坏，单通道故障不会影响其余 39 路测点。单块卡集成 40 路信号，大幅减少机架占用；原厂已缩减全新量产周期，陆上常规工况可用无涂层 T8431 替代，高腐蚀场景只能选用 T8431C 库存拆机备件，替换需核对软件通道组态，无需修改现场变送器接线。
应用场景与行业案例
痛点切入
我在海上平台检修见过普通无涂层 T8431，盐雾、硫化氢长期侵蚀焊点，频繁出现通道漂移、断线误报警，平台降负荷减产损失很大。普通单冗余 AI 卡单路硬件故障直接丢失测点，ESD 联锁误动作触发全线关停。很多老旧安全机柜开孔固定，新款 I/O 卡尺寸不匹配，改造需要整柜更换，施工周期长。这款 T8431C 三防涂层 + TMR 三重冗余刚好解决两类核心问题。
典型场景
- 海上油气平台 ESD 系统：采集管线压力、储罐温度、可燃气体探测器信号，盐雾腐蚀环境长期稳定采集。
- 炼油硫磺回收装置：酸性气体、高温机柜，三防涂层延缓电路板腐蚀，40 通道集中采集大量分析仪测点。
- 火电锅炉 FSSS 炉膛安全系统：炉膛负压、烟气温度、燃料流量三重化采集，强电磁干扰下信号不跳变。
- 天然气长输管道 HIPPS 保护：全线压力变送器集中接入，1ms SOE 精准定位联锁触发时序。
- 化工反应釜 SIS 安全回路：温度、液位、压力变送器监测，单通道故障不触发误停车。
真实案例
前年南海某海上采气平台两块 T8431C 涂层老化，多路气体检测通道数值持续漂移，平台只能降低输气负荷运行，每日供气缺口超百万方。原厂全新货交付周期 13 周，平台无法长期降产。紧急调配拆机完好带三防涂层同款卡件，工程师在线热插拔更换，原有端子底板、TriLogik 组态完全复用，更换后 10 分钟所有 40 路测点恢复稳定采集，SOE 时序记录正常。后续平台一次性囤货 3 块同款备件，规避长周期供货停产风险。
