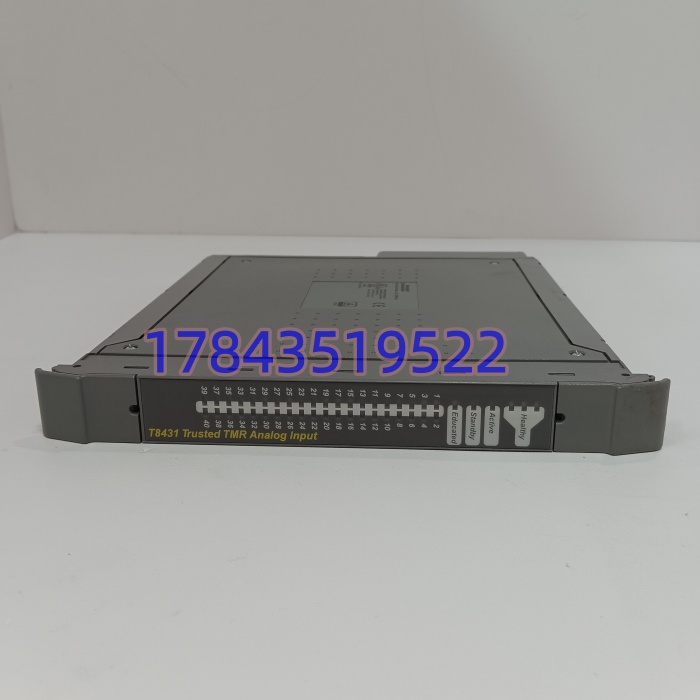

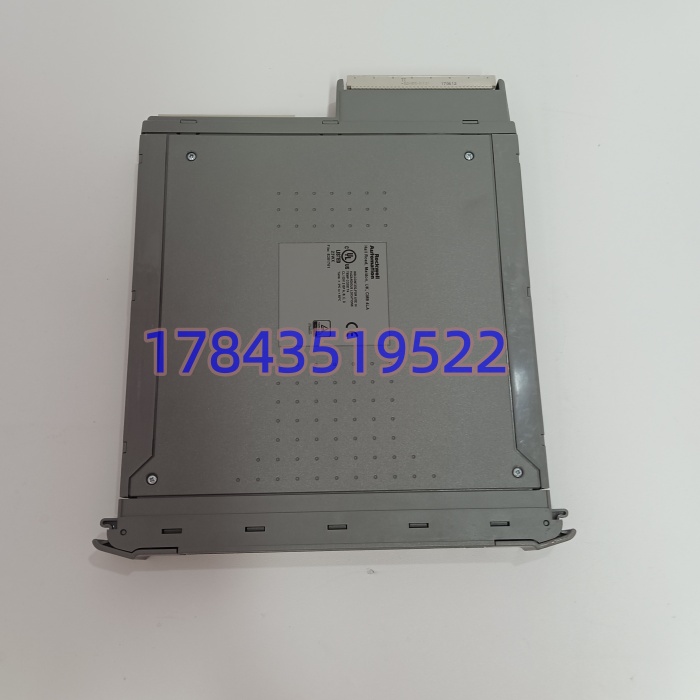

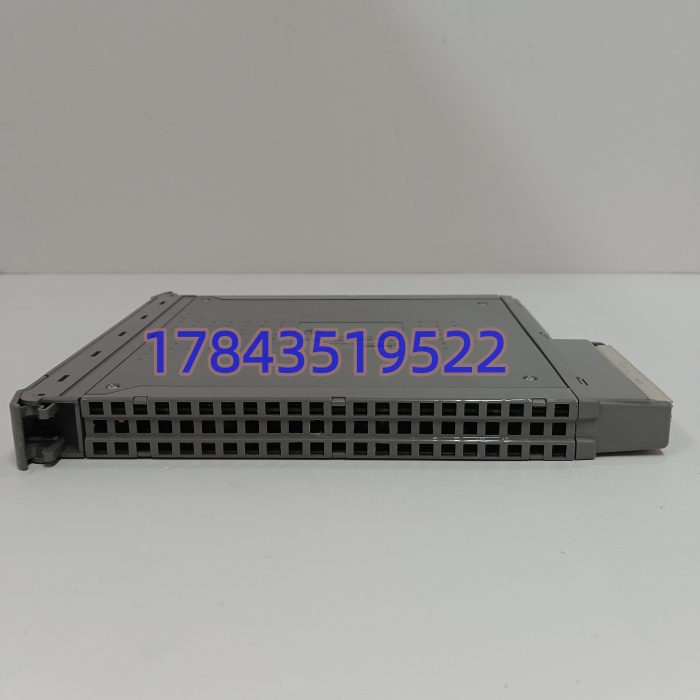

ICS Triplex T8431 | TMR 模拟量输入模块

描述

产品详情

・型号：T8431

・品牌：ICS Triplex

・系列：Trusted TMR 安全 I/O 系列

规格参数

1. 供电范围：20~32VDC 背板供电
2. 整机功耗：15~18W
3. 输入通道总量：40 路，分为 5 组每组 8 通道
4. 支持信号类型：0~22mA 电流、0~6VDC 电压
5. AD 转换分辨率：16bit，3.9μA 电流分度
6. 单通道采样刷新：0.5ms
7. SOE 事件时序精度：±0.5ms
8. 安全精度：满量程 ±1%
9. 出厂校准精度：0.03% FS
10. 通道隔离等级：2500VAC 背板隔离
11. 标准版本涂层：无整机敷形涂层；T8431C 为防腐涂层款
12. 工作温度：-40℃ ~ +70℃
13. 存储温度：-40℃ ~ +85℃
14. 安全认证：IEC61508 SIL3（以原厂证书核对）

产品介绍

T8431 是 Trusted TMR 安全系统标配大容量模拟采集卡，专门用于 SIS 安全联锁系统采集压力、液位、温度等关键工艺变送器信号，内部三路独立采集电路做硬件表决，单一路采集通道损坏不会造成联锁失效。普通非 TMR 模拟卡存在单点故障风险，变送器断线、卡件通道烧毁会直接丢失安全测点；这款模块内置故障诊断逻辑，能精准定位异常通道并隔离，其余 39 路信号正常上传。同系列带 C 后缀 T8431C 带 G 级防腐涂层，高腐蚀工况优先选用，普通 T8431 仅适合洁净中控机房；两套型号背板、端子底座完全通用，硬件组态无需改动。

应用场景与行业案例

痛点切入

安全联锁测点一旦采集卡故障，ESD 保护逻辑失效，存在重大工艺安全隐患；普通 I/O 卡无法带电更换，检修需整机断电停机，单次停工损失高昂；化工、脱硫高腐蚀环境，无涂层卡件电路板易腐蚀通道漂移。

典型场景

1. 炼化乙烯装置 SIS 系统：反应器压力、温度安全测点采集，三重表决规避变送器断线误跳机。
2. 火力发电厂机组安全保护：汽包水位、炉膛压力联锁信号采集，机组运行中可在线更换故障卡件。
3. 油气海上 FPSO 平台：井口压力安全监测，宽温区间适配海上昼夜温差工况。
4. 煤化工空分装置：氧含量、压缩机轴温联锁采集，满足安监 SIL3 合规要求。

真实案例

某年产 90 万吨合成氨装置 SIS 机柜原配普通单冗余 AI 卡，一次雷雨天气卡件通道击穿，高压合成气压力测点丢失，联锁失效险些引发超压事故。后期全部更换 T8431 三重冗余采集卡，去年检修时其中一块 T8431 单通道出现漂移告警，系统自动隔离故障通道，其余测点正常参与联锁，仪表班组趁低负荷在线更换卡件，全程未触发机组停机。运维工程师反馈，TMR 硬件表决架构能规避单点故障，长期运行能大幅降低安全事故风险。
