描述
产品详情

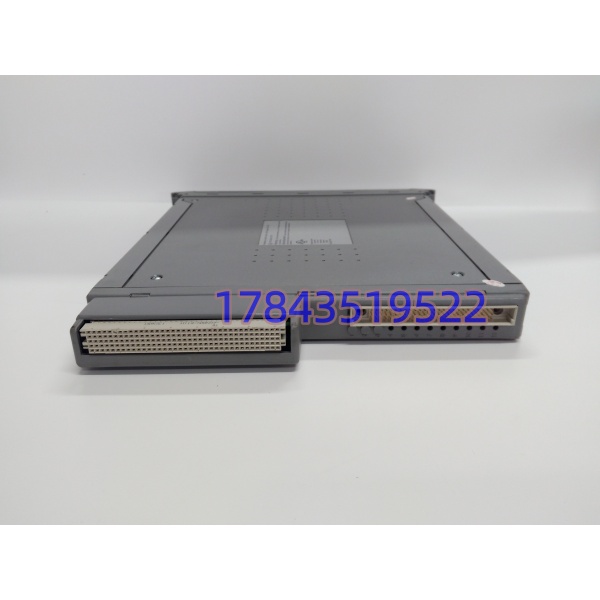

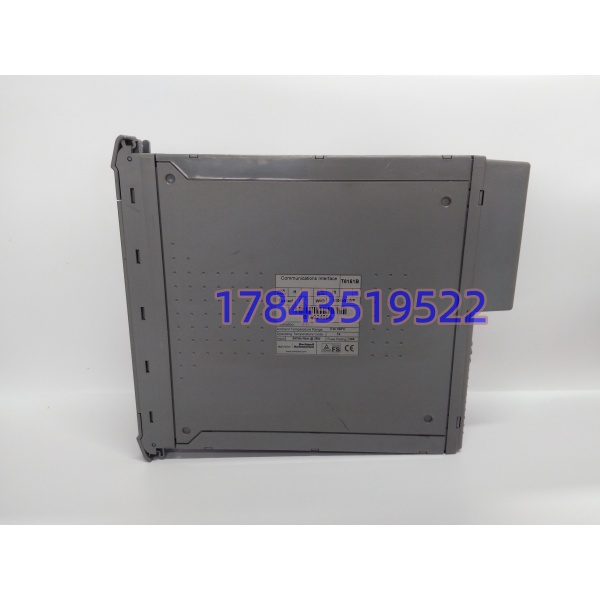

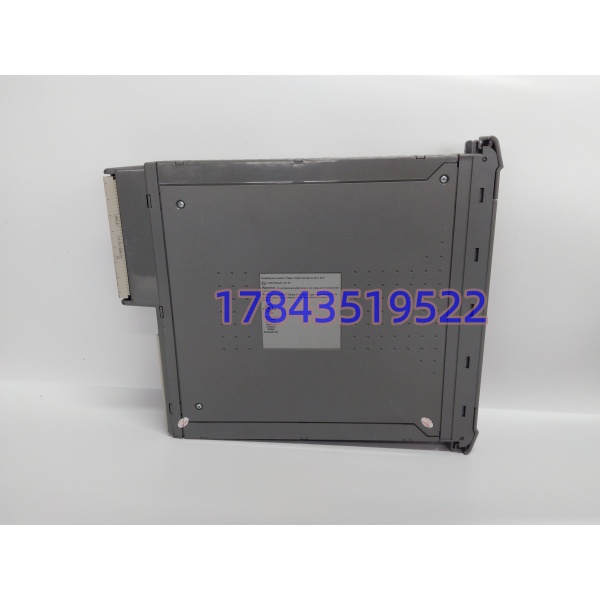

・型号：T8151B・品牌：ICS TRIPLEX・系列：Trusted TMR 安全仪表系统
规格参数
| 参数项 | 参数数值 |
|---|---|
| 模块类型 | Trusted CI 通信接口卡 |
| 系统架构 | 2oo3 三重模块冗余 TMR |
| 以太网端口 | 2 路独立 10/100Mbps RJ45 |
| 串行通道 | 4 路隔离 RS232/422/485 可切换 |
| 面板调试口 | 前置专用诊断串口 |
| 供电输入 | DC24V 18~32V 双冗余背板供电 |
| 整机功耗 | 约 7W |
| 安全认证 | SIL3、CE、UL、CSA |
| 支持协议 | Modbus RTU/TCP、EtherNet/IP、Trusted 内部总线 |
| 环境温度 | 运行 0℃~60℃，存储 – 40℃~85℃ |
| 湿度范围 | 5%~95% RH，无凝露 |
| 功能特性 | SOE 事件顺序记录、本地数据缓存、在线配置 |
| 安装底座 | 适配 T8110B Trusted 主机背板 |
| 热插拔 | 原厂标准支持带电更换 |
| 整机重量 | 0.92kg |
产品介绍
T8151B 是 Trusted 安全系统专用外置通信协转卡，整套 SIS 系统的对外数据出口，所有与上位 DCS、现场 HMI、第三方 PLC、分析仪的数据交互全部由该模块承载，分流主处理器的通讯任务，避免大量轮询拖慢安全逻辑运算速度。
硬件自带三模冗余总线交互逻辑，背板三路独立总线同步投票校验数据，单通道线路故障不会中断通讯链路。对比同系列 T8152B，它串口数量更多，适配大量老式 485 仪表接入；原厂已停止新机批量供货，存量安全装置只能依靠库存拆机备件维持，升级替换需要同步核对固件版本，版本跨度过大会出现总线握手失败。
应用场景与行业案例
痛点切入
我在现场见过不少老旧 SIS 系统只用主控制器自带网口对外通讯，上位多客户端同时读取参数时，主 CPU 负载直接顶满，联锁响应延迟超标，触发不必要的安全停机。多数化工、油气装置配套大量老式 4-20mA 分析仪，没有独立串口扩展卡只能加装第三方转换模块，干扰多、故障率高。T8151B 多路隔离串口 + 双冗余网口刚好解决这两类问题。
典型场景
- 炼油催化装置 SIS 系统：搭建安全联锁与 800xA DCS 双向通讯，双以太网做链路冗余，避免单根网线断线丢失报警数据。
- 天然气长输管道 ESD 控制柜：多路 RS485 接入流量、压力色谱分析仪，统一向上位上传 SOE 事件记录。
- 火电锅炉炉膛安全监控 FSSS：隔离安全侧与非安全侧网络，防止办公网干扰联锁逻辑。
- 海上平台生产安全系统：宽温运行区间适配海上机柜高温高湿环境，模块带电更换无需停整套安全系统。
真实案例
前年西北某天然气场站 Trusted 系统两块 T8151B 先后出现网口丢包，中控无法实时读取 ESD 联锁状态，按照规范必须降负荷运行，单日输气量损失超百万。原厂新货交付周期 14 周，只能紧急调配拆机完好备件。现场工程师直接在线热插拔更换，无需停机、不用重新下装程序，更换后 5 分钟通讯链路恢复完整，场站负荷恢复正常。事后客户一次性囤货 2 块同款备件，规避长周期断供风险。
