描述
产品详情

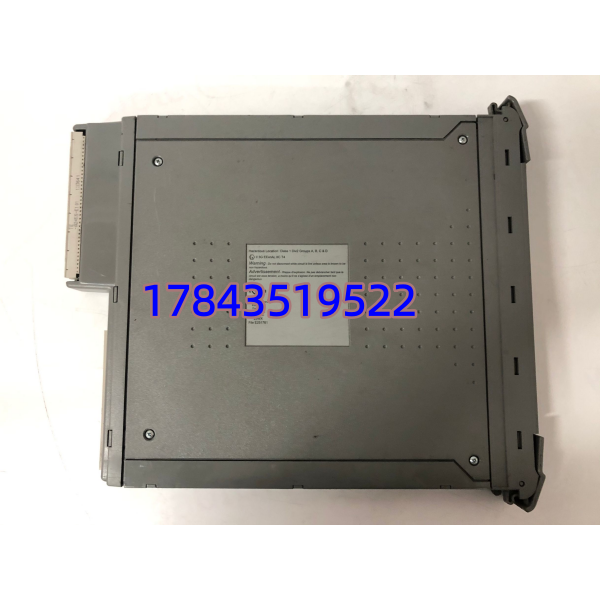

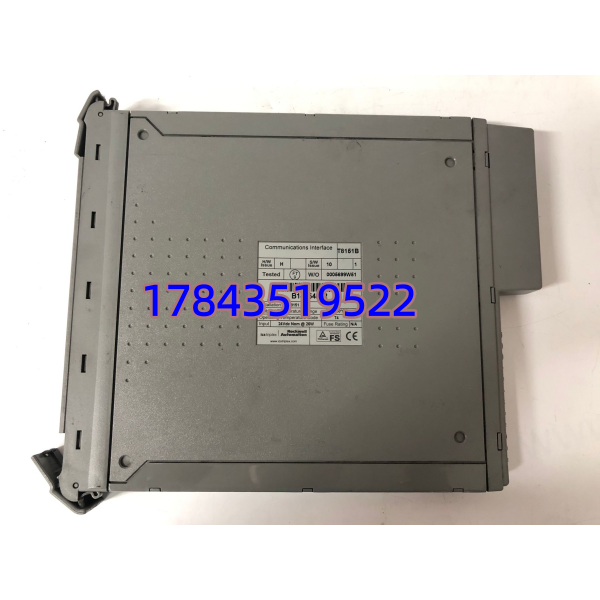

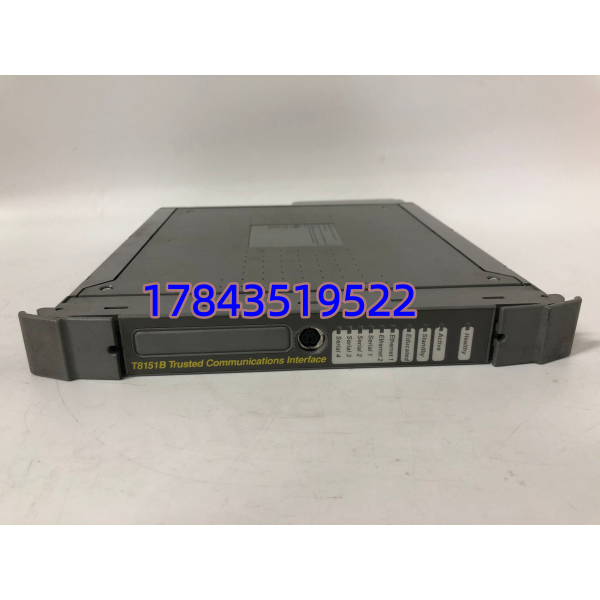

・型号：T8151B
・品牌：ICS TRIPLEX
・系列：Trusted TMR 三重冗余安全仪表系统
规格参数
- 供电范围：DC20V~32V，支持机柜冗余两路供电
- 以太网接口：双路 10/100M 自适应 RJ45，互为冗余切换
- 串行通道：4 路电气隔离串口，含 2 路 RS232/422/485、2 路 RS422/485
- 面板调试口：1 路隔离 RS232 诊断串口，波特率最高 115.2kbps
- 支持协议：Modbus RTU/TCP、TCP/IP、Trusted 内部总线
- 安全等级：SIL3 功能安全认证，2oo3 三取二表决机制
- 单卡功耗：≤10W
- 工作温度：0℃~60℃机柜运行
- 存储温度：-40℃~85℃
- 通道隔离耐压：单通道 2500VAC 电气隔离
- 安装规格：控制器机架标准单宽插槽直插
- MTBF 原厂参考：大于 53000 小时
产品介绍
T8151B 是 Trusted 三重冗余 SIS 安全系统专用通讯接口卡，独立承担全部对外数据交互任务，不用占用主 TMR 控制器运算资源，避免多站点并发通讯拉长安全逻辑扫描周期。双以太网做网络冗余，单网口断线可自动切换链路，不会中断安全信号上传；四路隔离串口可分别对接调节阀定位器、现场智能仪表、第三方 PLC。
坦白讲，现场对比过老款单网口通讯卡，这款双通道网口在化工、油气防爆机柜里，网络线路破损只会断开单路，安全联锁数据不会丢失。原厂已停止全新批量生产，市面流通以拆机原装件为主；仿制卡无完整 TMR 表决校验电路，网络波动时容易丢失联锁报警信号，无法满足 SIL3 合规要求。同机架替换无需改动背板接线，仅重新配置网口 IP 与串口仪表协议即可投用。
应用场景与行业案例
痛点切入
我在现场遇到过控制器无独立通讯卡，全部对外交互由主 TMR 板处理，多台 Modbus 仪表轮询时安全逻辑扫描周期拉长，联锁动作响应滞后，存在工艺超压、爆炸隐患。老式单网口通讯板网线破损后整段通讯中断，中控无法查看安全测点，只能现场就地监控，运维风险高。无通道隔离的通用通讯板，变频仪表干扰会造成安全信号跳变，误触发紧急停车。
典型场景
- 化工炼化 SIS 安全系统：对接紧急切断阀、可燃气体探测器，双网口冗余上传安全报警至中控 DCS。
- 油气海上平台安全控制柜：高电磁干扰环境，四路串口分别接入压力、温度智能变送器，保障安全数据稳定传输。
- 火电锅炉炉膛安全监控 FSSS：独立转发炉膛压力、火焰检测信号，不占用主控制器运算周期。
- 制药精细化工反应釜安全联锁：满足合规审计数据归档，通过以太网将报警日志上传数据服务器。
真实案例
一家炼油厂加氢装置 Trusted 系统原配 T8151B 单网口链路老化，频繁出现网络断连，安全报警无法上传中控，安监要求限期整改。原厂全新订货周期 36 天，装置不能长时间降负荷运行。更换成色完好拆机同款通讯卡，直接插入机架空闲插槽，导入原有网络与串口组态参数。更换后双网口自动切换，连续运行 11 个月无通讯中断，工艺班组反馈紧急停车误报频次大幅减少，同时满足第三方安全审计的数据追溯要求。
